直动式液压减压阀内部结构三维设计

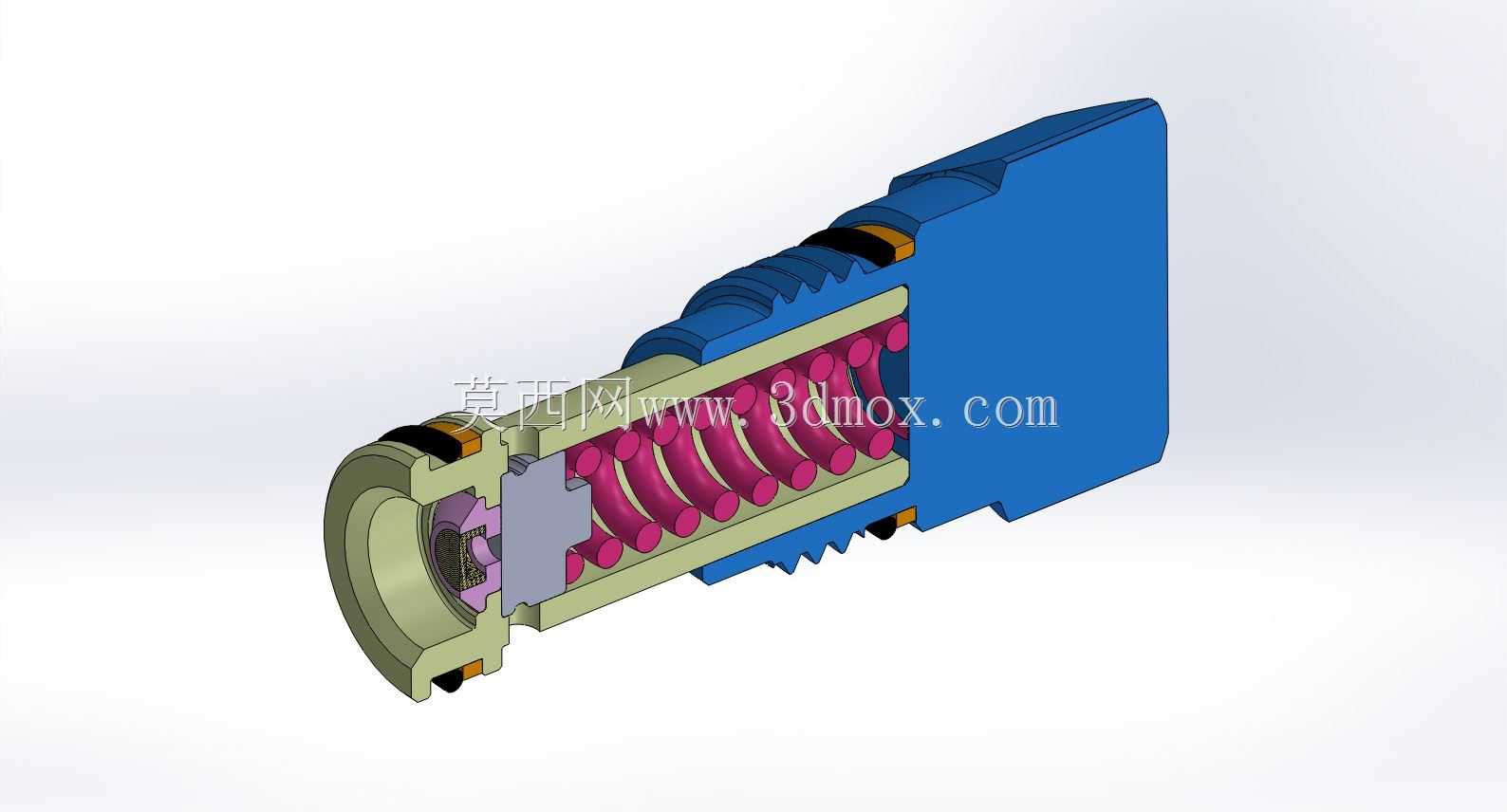

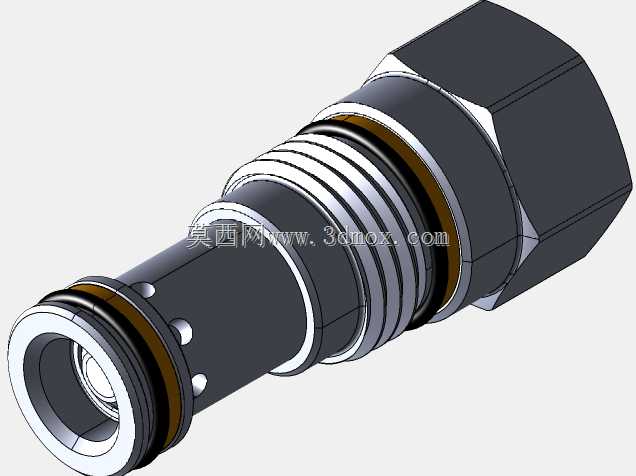

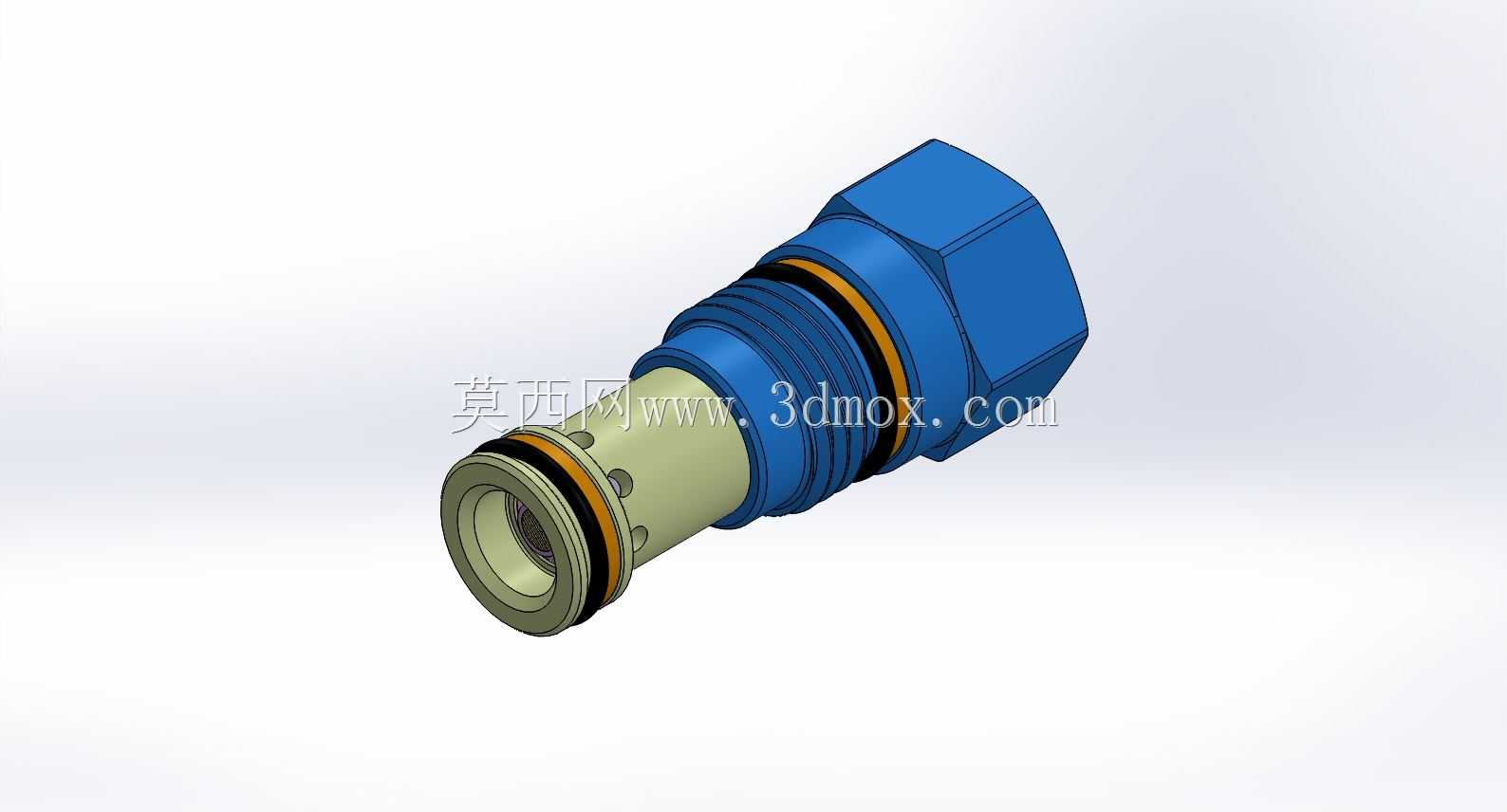

在液压传动系统的压力控制回路中，减压阀是保障下游支路获得稳定低压输出的核心元件，常应用于机床夹紧回路、润滑系统、工程机械执行元件控制支路等场景，避免主油路压力波动对低压工作部件造成冲击或动作失效。这款直动式减压阀采用滑阀式结构设计，核心功能是将进口侧的高压油液减压后输出稳定的设定压力，当进口压力或出口负载发生波动时，依靠内部弹簧力与液压力的动态平衡，自动调整阀芯开度，维持出口压力在预设区间内。从结构组成来看，模型完整还原了阀体、阀芯、复位弹簧、调节端盖、密封挡圈、油口接头等全部零件，剖视视角清晰展示了内部弹簧的预压缩安装状态、阀芯台肩的节流边结构、阀套上的径向油孔布局，以及各密封件的安装槽位，能直观呈现压力油从进油口进入，经阀芯节流口减压后从出油口输出的完整流道走向。建模过程中，首先绘制阀体的外形轮廓与内部流道草图，通过旋转凸台生成主体结构，再拉伸切除出各油口、密封槽与安装定位结构；阀芯零件单独建模时，重点保证各节流台肩的同轴度公差，台肩边缘做微小倒角处理，避免实际加工中出现锐边划伤阀套内壁的问题；弹簧零件采用螺旋线扫描生成，螺距与丝径参数匹配实际弹簧刚度要求，装配时通过同轴、端面重合配合保证弹簧与阀芯、端盖的对中，避免偏载造成阀芯卡滞。安装边界方面，这款阀采用螺纹插装式结构，阀体外部的外螺纹段适配标准插装阀孔，安装时需保证阀孔的圆柱度与表面粗糙度符合密封要求，轴向长度预留端盖拧紧的操作空间，进出油口的位置对应阀块内部流道的开孔位置，避免出现通流面积不足或油道干涉的问题。设计时还重点考虑了阀芯的行程限位，端盖内部的台阶结构限制阀芯的最大开启行程，防止弹簧过度压缩出现塑性变形，同时阀芯上的均压槽结构可有效减小液压卡紧力，提升阀的工作稳定性，各密封件的选型匹配工作压力等级，静密封处采用O型圈挡圈组合，避免高压下密封件被挤入间隙造成泄漏。
