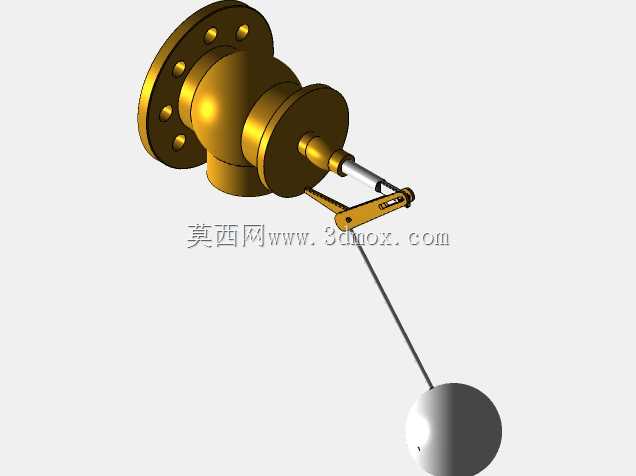

3英寸法兰连接杠杆式浮球阀结构设计

在民用建筑供水、工业循环水系统、中小型储水罐体的液位控制场景里，这类3英寸规格的浮球阀是应用极广的被动式液位控制元件，不需要外接电源与控制信号，完全依靠浮球随液位升降的浮力变化驱动阀芯动作，就能实现储水容器的自动进水截断与补水开启，避免溢水事故同时维持稳定液位。从结构设计逻辑来看，这款浮球阀采用法兰式进水端连接，适配同通径的管路法兰安装，相比螺纹连接的小通径浮球阀，法兰结构的密封可靠性更强，能承受更高的管路工作压力，适合大流量补水的工况。杠杆臂的长度与铰接点位置是设计核心，建模时需要反复校核力矩匹配关系：浮球产生的浮力通过杠杆放大后，要能克服进水端流体压力对阀芯的顶推力，保证液位到达设定高度时阀芯可以紧密闭合，不会出现渗漏；同时液位下降时，浮球重力带动杠杆复位的力要能克服阀芯密封件的静摩擦力，保证补水动作顺畅开启，不会出现卡滞导致补水不及时。建模过程中，首先要确定法兰端的连接尺寸基准，按照对应通径的法兰标准绘制法兰盘的螺栓孔分布、密封面凸台结构，再依次构建阀体内部的流道、阀芯安装腔，保证流道过渡平滑减少流体阻力；之后绘制杠杆铰接支架，要注意铰接孔的同轴度约束，避免装配后杠杆转动卡涩；浮球连杆与杠杆的连接位置做了可调式槽孔设计，现场安装时可以根据需要的液位控制高度微调连接位置，适配不同的液位设定需求。安装边界上，要预留浮球随液位摆动的完整空间，避免浮球升降过程中触碰罐壁或者罐内其他构件，杠杆的转动角度范围要做限位设计，防止浮球到达极限位置时杠杆过转损坏密封结构。整个建模过程先做零件级的参数化建模，对阀芯密封面、铰接配合面做公差预留，再进入装配环境完成运动干涉检查，模拟浮球从最低液位到最高液位的全行程动作，排查各部件的运动干涉点，调整杠杆长度与铰接点位置优化力矩输出，最后完成整体结构的细节完善，保证模型可以直接用于后续的工程图导出、结构受力仿真或者3D打印样件验证。
