秸秆牧草捆扎作业用液压驱动捆片结构

　　这款捆片结构主要应用于农牧领域秸秆、牧草收储环节的方捆打捆设备末端，作为捆扎压实工序的核心执行部件，直接接触待打包的草料物料，承担压合、规整、辅助穿绳捆扎的功能，适配行走式或固定式方草捆打捆机的出料工位，能在草料被推送至压缩腔后，配合主压头完成草料的侧向规整与顶部压持，避免草料在捆扎过程中出现散料、窜动，保证成型草捆的密度均匀、外形规整，减少后续储运环节的草捆变形、散包问题。

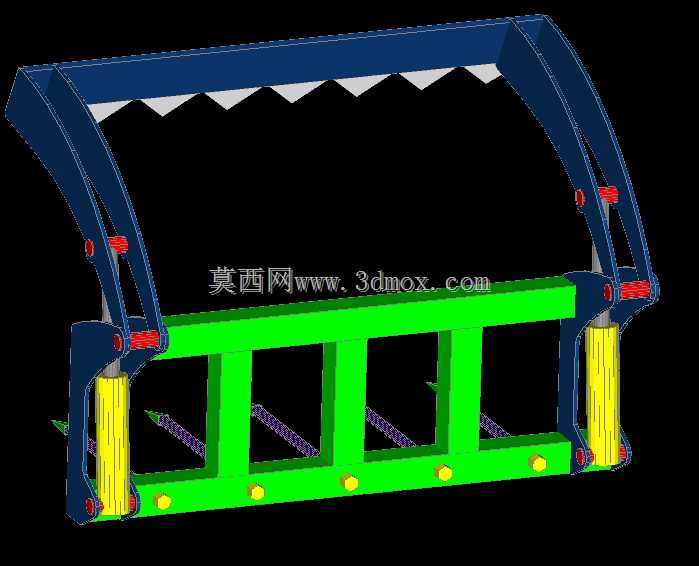

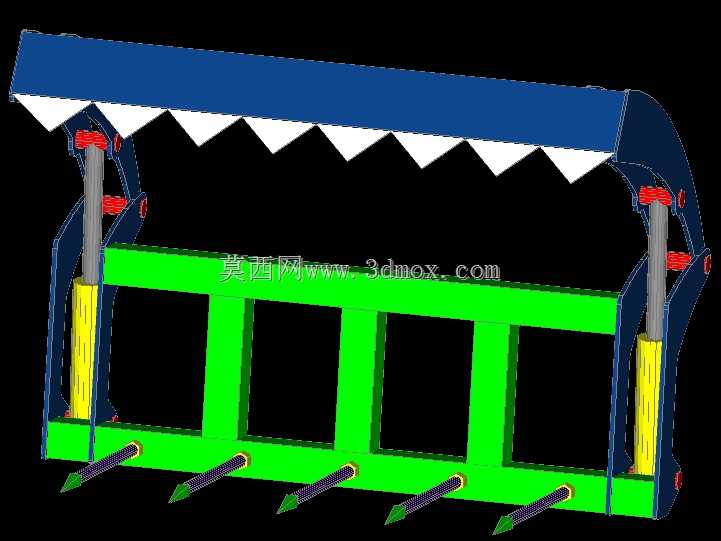

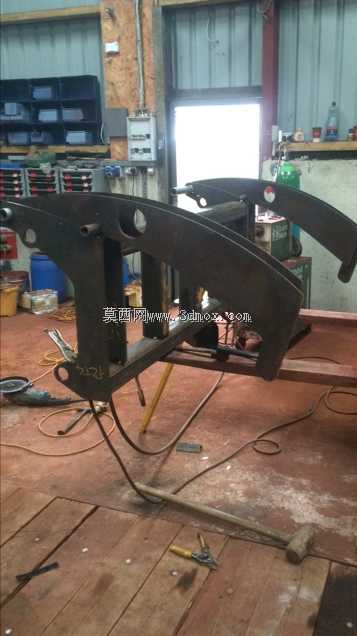

　　从结构设计来看，整体采用框架式异形板作为主体承载结构，绿色涂装的主体框架设置多道横向加强筋，筋板之间预留镂空区域，一方面可以降低部件整体自重，减少设备运行过程中的驱动负载，另一方面能在压合草料时排出草料间隙中的空气，提升压实效率，避免封闭板面压合时出现气堵导致的草料反弹。框架底部均匀布置五组锥形插齿，齿尖朝向草料进料方向，在压合动作时插齿可先刺入草料堆内部，勾连住草料纤维，防止压合过程中草料向两侧滑移，保证草捆端部的整齐度，插齿与主体框架采用可拆卸式连接，齿根位置设置定位轴肩与固定销孔，当插齿出现磨损后可单独更换，无需更换整个主体框架，降低后期维护成本。

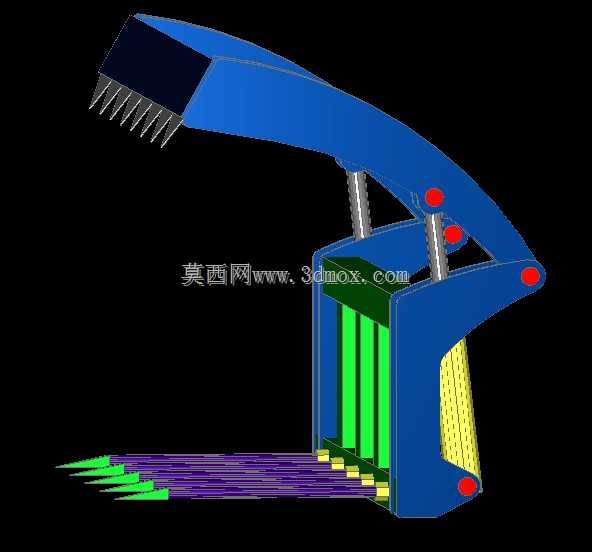

　　两侧的支撑立柱采用双层结构设计，外层为灰色导向套，直接与打捆机的机架导向槽配合，保证整个捆片部件上下动作的直线度，避免动作过程中出现卡滞、偏磨；内层为黄色液压驱动缸，缸体端部与顶部蓝色压盖铰接，缸杆端与主体框架铰接，采用两侧同步驱动的布置方式，相比单缸驱动能让整个捆片的压合力分布更均匀，不会出现单侧压力过大导致的框架变形、压合面倾斜问题。顶部蓝色压盖的下边缘设计为连续锯齿形结构，锯齿朝向与插齿方向一致，在压合到位后锯齿可嵌入草料表层，配合底部插齿形成上下对置的防滑结构，在穿丝、打结的工序中牢牢固定草料位置，避免草捆回弹导致的捆绳松弛。

　　安装边界方面，主体框架的宽度适配常规方草捆的截面尺寸，两侧导向套的中心距与打捆机机架的安装导向槽间距匹配，液压油缸的进出油口设置在缸体侧面，预留标准液压管接头安装位置，无需额外改装即可接入打捆机的现有液压系统，油缸行程匹配打捆压缩腔的最大开合高度，保证压盖能完全抬升至草料推送通道上方，不干扰草料的正常进料推送，压合到位时底部插齿的刺入深度控制在不穿透草捆底层的范围，避免插齿碰撞下方的输送托板造成部件损坏。

　　设计过程中重点考虑了农牧作业的恶劣工况，所有铰接位置都设置了自润滑轴套，配合红色的防尘密封端盖，能阻挡草料碎屑、尘土进入铰接转动副，减少磨损量，延长部件的使用寿命；主体框架的板材厚度经过受力校核，能承受满负荷压合时的最大反推力，不会出现框架弯曲变形，同时在框架的受力集中位置，也就是油缸铰接点、导向套连接位置都做了局部加厚处理，分散应力集中点，避免长期交变载荷下出现焊缝开裂、结构断裂的问题。实际作业中，该捆片结构的动作节奏与打捆机的送料、压缩、打结工序完全匹配，每一次压合动作都能在0.8秒内完成到位，不会拖慢整体打捆节拍，能适配每小时18-25包的打捆作业效率，成型后的草捆密度能达到每立方米180-220千克，满足秸秆、牧草商品化收储的密度要求，不管是干玉米秸秆、小麦秸秆，还是含水率在15%-25%的苜蓿、羊草等牧草，都能通过该部件完成规整压合，不会因为物料纤维长度、含水率的差异出现压合失效的问题。
