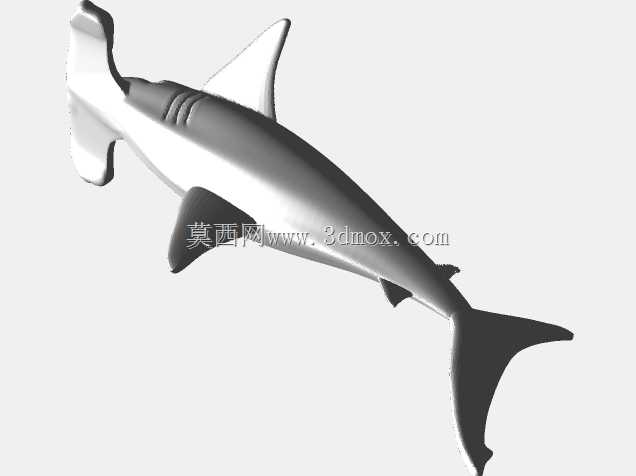

仿生锤头鲨造型创意摆件结构设计

做这个仿生锤头鲨造型的结构设计时，最先考虑的是桌面摆件的实际应用场景，这类仿生造型件多用于文创展示、机械结构教学演示、3D打印个性化定制场景，既可以作为机械设计入门的曲面练习案例，也能通过增材制造制作成实体摆件，放置在办公桌面、展会展示台做装饰用途。设计初期先梳理锤头鲨的生物外形特征，重点还原锤头状的头部轮廓、流线型躯干、各鳍片的相对位置与比例，先在草绘阶段勾勒正视图与侧视图的轮廓线，确定整体的长宽高比例，控制整体长度在150mm左右，宽度控制在60mm，高度控制在50mm，这个尺寸边界既适合桌面摆放，也符合常规FDM 3D打印机的成型仓尺寸，不需要额外拆分支撑就能一次成型。建模阶段先从躯干的基准曲面开始搭建，通过放样命令连接头部与尾部的截面轮廓，逐步调整曲面的曲率，保证躯干部分的流线型过渡自然，没有明显的曲面折痕，之后单独处理头部的锤头结构，通过拉伸切除与曲面修剪，还原锤头两端的眼部凸起轮廓，再依次添加背鳍、胸鳍、尾鳍的结构，所有鳍片与躯干的连接位置都做了R2-R3的圆角过渡，避免3D打印时出现应力集中导致的断边问题。设计过程中特意将模型设置为实心结构的可选方案，做摆件使用时可以调整为15%填充率的空心结构，降低打印耗材用量，做结构展示件时可以切换为实心结构，保证整体的结构强度。建模完成后逐一检查曲面的连续性，对所有尖锐棱边做倒钝处理，避免实体制作后出现划手的问题，同时调整尾鳍的倾斜角度，保证模型放置时的重心落在躯干中部，不需要额外添加底座就能平稳放置在水平台面上。整个建模过程先做整体轮廓定位，再拆分局部特征细化，最后做结构工艺性校验，既还原了锤头鲨的生物外形特征，也兼顾了后续加工制作的工艺可行性，不管是用于曲面建模练习，还是直接制作实体摆件都能满足使用需求。
