全尺寸适配汽艇笼架结构设计

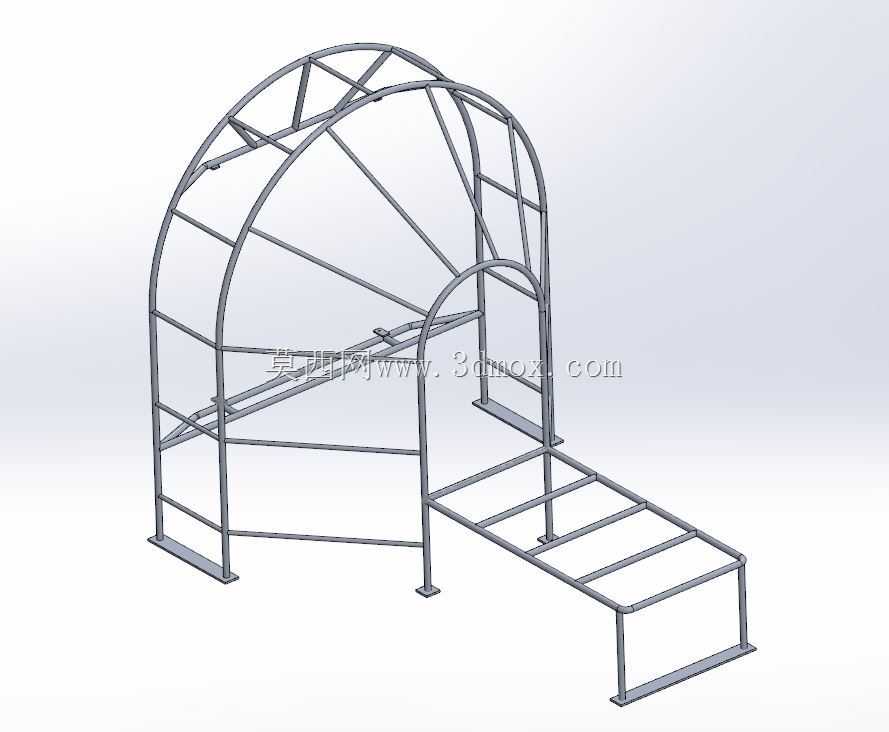

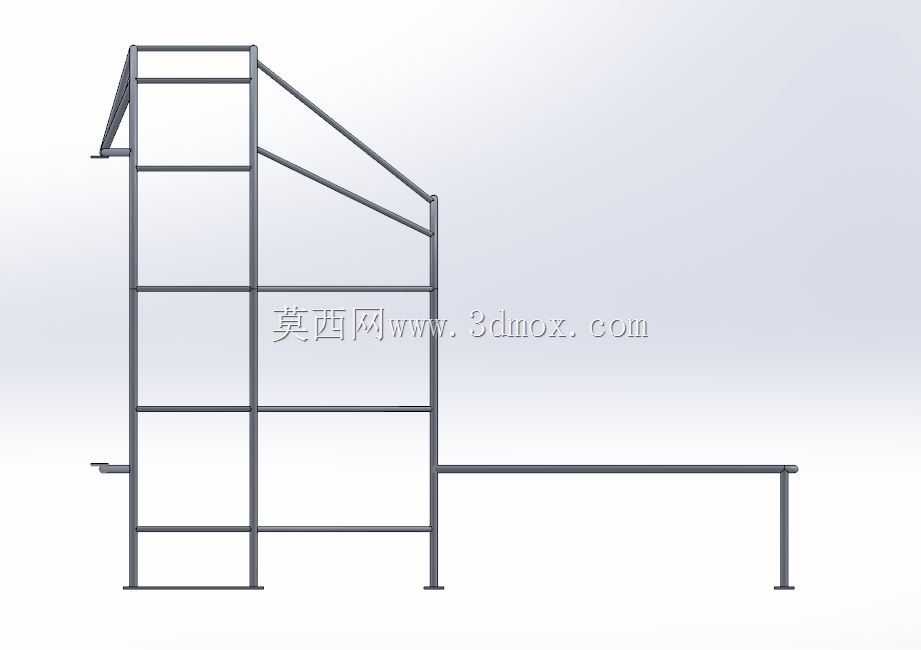

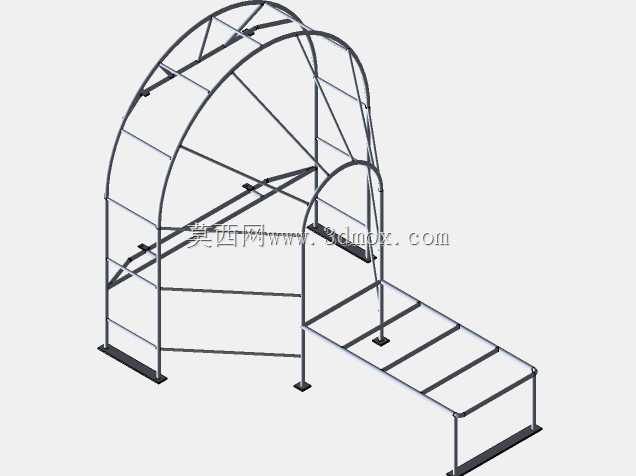

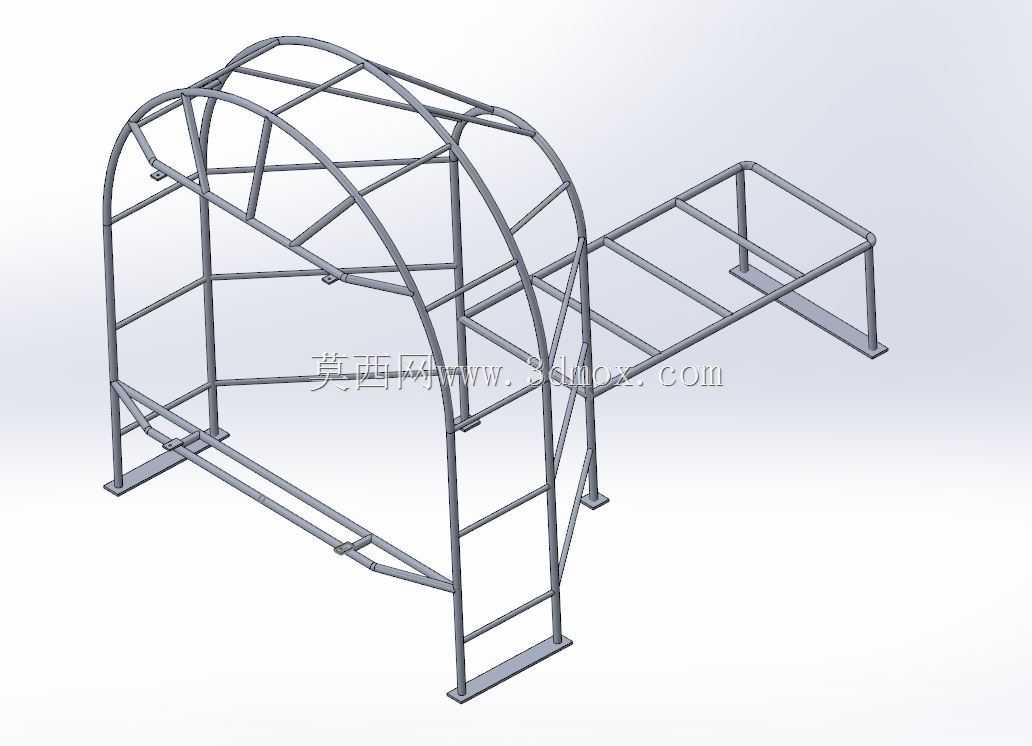

这款笼架结构主要配套小型充气式汽艇使用，日常应用场景覆盖近岸休闲垂钓、水域应急救援、短途水上接驳等场景，核心作用是为艇上人员提供侧向防护支撑，同时集成登船延伸梯段，解决浅滩停靠时人员上下艇的踩踏支撑问题，也可作为遮阳篷、外置储物挂架的安装基体。从功能特性来看，整体采用圆管弯折焊接的框架式结构，无封闭蒙皮设计，最大程度降低风阻与水上航行时的水流冲击影响，主拱段的弧形轮廓完全贴合对应型号汽艇的座舱上沿弧度，安装后可通过底部的固定压片与艇身舷边刚性连接，不会在航行中出现松动移位。延伸出的梯段采用等间距横撑排布，每根横撑的踩踏面做了防滑适配的平面处理，人员从浅滩涉水登艇时可逐级踩踏进入座舱，梯段末端的支撑脚可在停靠时接触滩涂地面，分散人员踩踏时的集中载荷，避免艇身单侧受力倾斜。设计阶段优先考虑了安装边界的适配性，主笼架的宽度、拱高完全匹配对应汽艇的座舱开口尺寸，两侧竖管的间距预留了人员通行的足够空间，不会出现进出座舱磕碰的问题，所有管架的连接节点都做了斜向加强撑布置，在不额外增加过多重量的前提下提升整体框架的抗扭刚度，应对水面航行时的颠簸冲击。建模过程中先绘制汽艇座舱上沿的轮廓参考草图，基于参考线生成主拱架的弯折路径，通过结构构件命令生成不同管径的圆管主体，横撑与斜撑部分通过线性阵列与几何约束快速排布，所有相贯连接的位置自动做了切口适配，保证后续焊接工序的贴合度，延伸梯段单独作为子装配体配合主架的连接点位做位置约束，最后校核所有安装固定点的位置与艇身预留安装位完全重合，避免现场安装时出现孔位偏差。整体框架的管材选型兼顾强度与轻量化要求，不会给汽艇增加过多的航行负载，所有外露管端都做了封堵处理，避免管内进水长期积存造成锈蚀。
