船用抗海水防水管状LED照明灯具

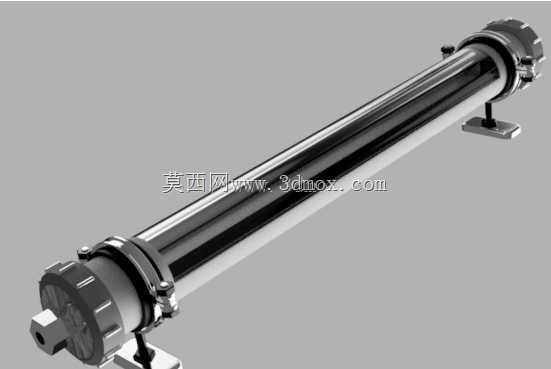

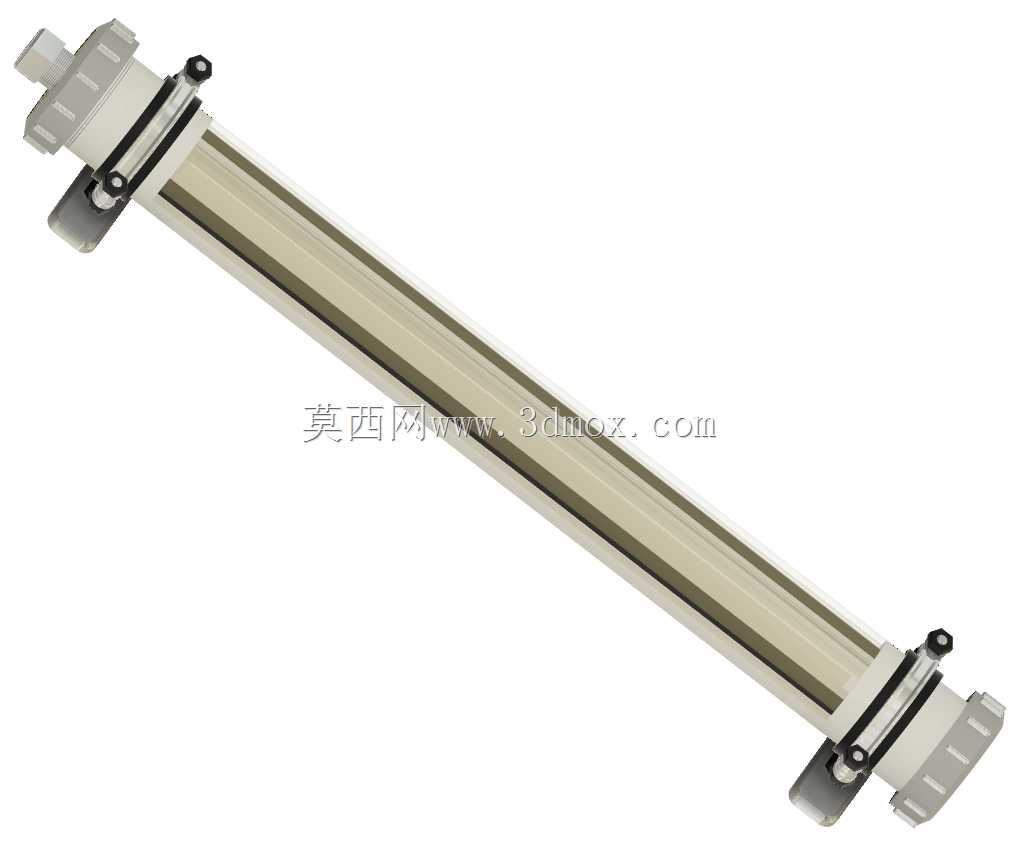

做船舶舾装照明设计的同行大多清楚，露天甲板、通道洗消区这类区域的照明选型一直是个难点，既要扛得住高盐雾的海水侵蚀，还要能承受通道冲洗时的高压水流冲击，普通民用LED管装上去往往用不到半年就会出现密封失效、壳体腐蚀的问题，这款抗海水防水LED管就是针对这类场景做的定向结构设计。从实际使用场景来看，这类灯具大多安装在船舶通道围板后侧、甲板洗消区的框架遮蔽位置，之所以选在这些点位，一方面是避开甲板作业时的强浪直接冲击，减少外力对灯具壳体的直接损伤，另一方面也能让光线顺着通道走向均匀铺展，避免出现照明死角，满足船员通行、设备巡检时的照度要求，常用的发光色温以正白、海蓝两类为主，正白光满足常规作业照明需求，海蓝色光可适配夜间航行时的低眩光照明要求，避免影响驾驶台的瞭望视线。从结构设计思路来看，整灯采用通体圆柱形金属壳体，两端做了加厚的密封端盖结构，端盖与壳体衔接处设置了多道径向密封槽，搭配耐海水腐蚀的橡胶密封圈，能满足长期浸水级别的防水要求，壳体表面做了硬质氧化抗盐雾处理，即使长期暴露在高盐湿的海洋环境中，也不会出现壳体锈蚀、涂层脱落的问题。灯具两端预留了标准的安装支脚，支脚带角度调节功能，安装时可以根据现场的照射角度需求调整俯仰角度，安装边界上要注意预留两端接线的操作空间，壳体与周边金属构件要留出至少10mm的散热间隙，避免灯具工作时的热量堆积影响LED光源的使用寿命。建模时先绘制整灯的中心轴线，以轴线为基准拉伸生成圆柱形的主体壳体，再单独绘制两端的密封端盖结构，端盖上的密封槽、紧固件安装位要通过旋转切除、阵列特征完成，之后绘制底部的安装支脚，注意支脚与壳体衔接处的圆角过渡，避免应力集中，最后完成内部光源腔体、接线端口的细节特征，建模过程中要重点核对密封配合面的尺寸公差，保证密封圈的压缩量处于合理区间，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现密封失效的问题，所有外部金属件的棱边都要做倒钝处理，避免安装维护时划伤作业人员。
