多构型可展曲面船体外形设计方案

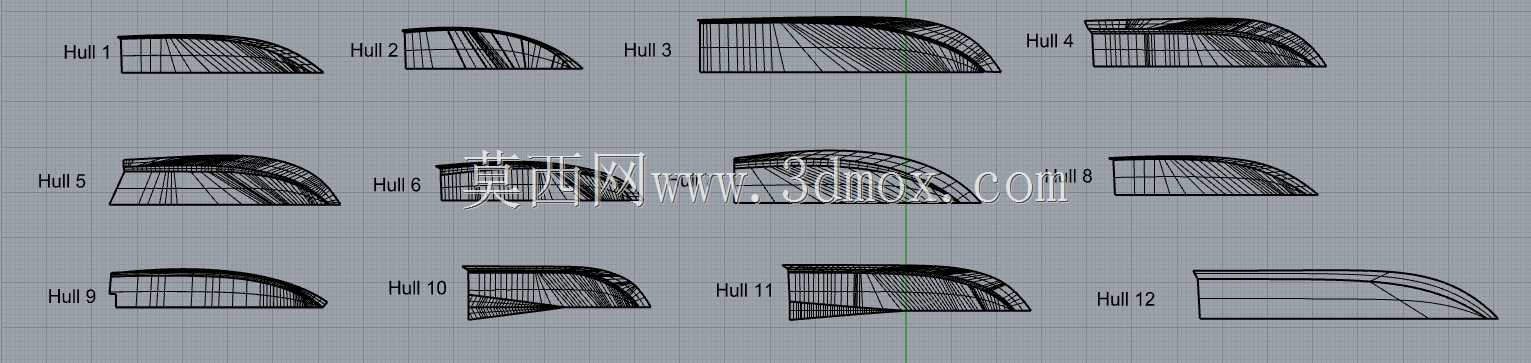

在小型船舶尤其是采用板合金、胶合板作为船壳主材的艇型开发中，可展曲面的应用直接决定了板材下料的加工难度、现场拼接的装配精度以及最终船体的水动力表现，这套多构型船体曲面集合，正是针对这类加工场景梳理的不同线型方案。日常做小型作业艇、休闲艇的结构设计时，很多新手容易盲目追求曲面流畅度，忽略板材的可展属性，最后下料时发现曲面无法从平面板材弯折成型，要么强行压型产生额外内应力，后期船壳易出现焊缝开裂、板材变形，要么只能修改线型打乱前期的水动力计算，这套方案里的12种不同船体线型，覆盖了从低速驳运型到高速滑行艇的不同轮廓需求，每一种曲面都经过可展性验证，能直接对应平面板材的下料轮廓，减少加工环节的修形工作量。做这类曲面建模的时候，首先要确定船体的基线、设计水线、舷墙顶线这些基准控制线，先在三个基准平面上绘制好各站号的型值点，用控制点曲线拟合出光顺的横剖线、纵剖线和水线，搭建曲面框架的时候要注意相邻曲面的边界连续性，不能出现G0连续的硬拐点，不然展开后板材边缘会出现折线，无法贴合胎架。曲面搭建完成后不能直接用来下料，首先要运行曲面分析里的高斯曲率检查，可展曲面的高斯曲率值应该趋近于零，要是出现大面积的正负曲率交替区域，说明这个曲面是双曲面，无法通过平面弯折成型，需要调整控制点的位置，把曲面修正为直纹可展类型；之后再运行曲率分析命令，检查曲面的曲率变化梯度，避免出现局部曲率突变，不然弯折板材的时候会在突变位置产生应力集中，影响船壳结构强度。不同的线型对应不同的使用场景，比如艏部外飘较大、底部线型平缓的构型，适合近岸低速作业的小艇，航行时上浪少，装载稳定性好；艏部尖瘦、底部带一定斜升角的构型，适合高速滑行艇，能降低航行阻力，减少波浪拍击。建模的时候还要注意预留板材的拼接余量，不同厚度的合金板、胶合板的最小弯折半径有明确要求，曲面的曲率半径不能小于对应板材的最小弯折阈值，不然加工时会出现板材断裂或者外层纤维破坏的问题。这套曲面集合里的不同构型，也可以作为母型来改造，比如调整船宽、吃水深度的时候，只需要按比例缩放对应的型线控制点，重新校验曲面的可展性就能快速生成新的船壳方案，不用从零开始搭建曲面框架，能大幅缩短小型艇型的前期开发周期。现场装配的时候，可展曲面的船壳板能直接在平板上完成数控切割，不需要做复杂的压型胎架，工人只需要按照展开后的轮廓下料，沿着预设的弯折线就能把平面板材弯折成对应的船壳形状，拼接时的对位精度也更容易控制，能减少现场校形的时间，降低对工人钣金技能的要求。
