热轧穿孔工序用带肩空心导筒结构

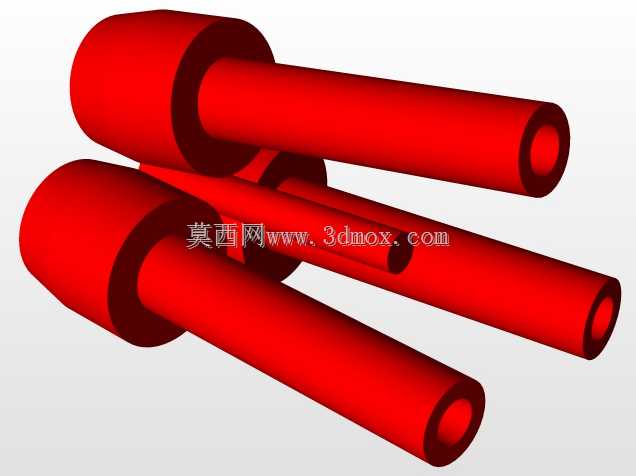

　　在无缝钢管热轧穿孔生产线上，这类带肩空心筒件是穿孔机导卫装置里的核心易耗部件，直接接触高温管坯，承担导向、定位、限制坯料径向偏移的作用，工作时要承受800℃以上的管坯摩擦、周期性冲击载荷，以及冷却水的急冷急热作用，失效形式多为端部磨损、肩部开裂、内孔拉伤，设计阶段需要重点匹配不同规格管坯的穿孔行程，预留足够的热膨胀间隙，避免高温下卡滞。从结构上看，该零件采用一端大直径凸肩、长直空心筒体的设计，凸肩部分用于安装时嵌入设备基座的定位槽，限制筒体的轴向窜动，长筒部分的内孔直径略大于穿孔顶杆的外径，既给顶杆往复运动留出导向空间，又能阻挡氧化铁皮飞溅进入设备传动腔，筒体壁厚经过反复验算，既要保证高温下的结构刚度，

　　避免长筒在反复冲击下发生弯曲变形，又要控制整体重量，降低更换时的吊装难度。建模阶段先梳理安装边界：凸肩的外径与基座安装孔的配合公差取H7/g6，保证常温下拆装顺畅，高温下不会因为热胀卡死；筒体长度要覆盖穿孔工位的全行程，端部要做30度倒角，避免管坯穿入时刮蹭端面产生毛刺；内孔的同轴度公差控制在0.05mm以内，防止顶杆运动时出现偏载，加剧顶头磨损。具体建模时，先在前视基准面绘制凸肩与筒体的回转截面草图，标注清楚各段的外径、内径、过渡圆角，其中凸肩与筒体衔接的位置要做R5的圆角过渡，减少应力集中，避免轧制冲击下出现根部断裂；完成回转特征后，对两端的内孔、外圆端面分别做倒角处理，再对凸肩的安装贴合面做平面度约束，

　　保证安装后与基座贴合紧密，不会出现倾斜。建模过程中要注意，空心筒体的壁厚要均匀，避免壁厚差过大导致热处理时出现变形，同时要核对零件与周边顶杆、轧辊、导板的空间间隙，尤其是穿孔工位的极限位置，要保证筒体端部与轧辊端面预留至少15mm的安全距离，防止运动干涉。这类零件的设计不需要复杂的曲面特征，核心是尺寸公差与形位公差的匹配，以及结构细节对应实际工况的优化，比如凸肩的厚度要足够承受轴向的冲击力，不能过薄导致安装时被压溃，内孔的表面粗糙度要控制在Ra1.6以内，减少顶杆往复运动的摩擦阻力，延长部件的更换周期。
