轻量化碳纤维自行车水壶架三维设计

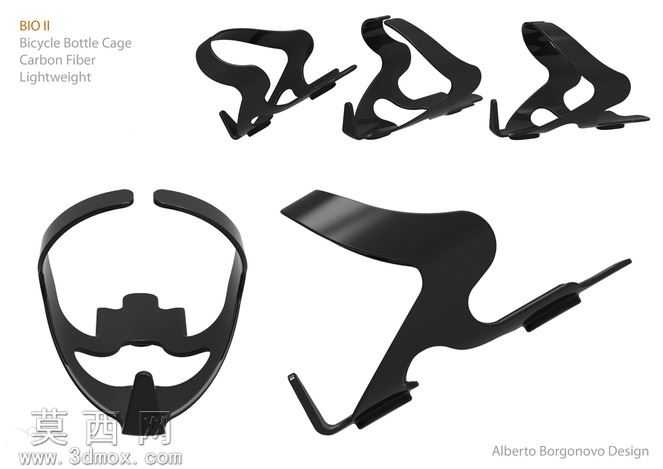

本作品为自行车配套使用的碳纤维水壶架三维模型，建模阶段采用曲面建模思路构建整体流畅的流线型轮廓，首先绘制水壶架的中心对称基准曲线，通过多组截面轮廓线放样生成主体曲面，对曲面进行连续性检查与曲率调整，确保整体曲面达到G2连续，避免出现生硬折角影响外观与力学性能。模型主体采用开放式环形夹持结构，上部设置对称的弧形卡臂，下部设置承托弯钩，既能够适配常规直径的骑行水壶，又能保证取放水壶时的操作顺畅度，卡臂末端做了圆角过渡处理，避免刮擦水壶表面。材质设置上模拟碳纤维复合材料的视觉效果，赋予模型哑光黑的碳纤维纹理材质，调整材质的反光度与粗糙度参数，还原碳纤维材质特有的细腻哑光质感，同时在安装固定位做了局部的结构加厚处理，模拟实际产品中安装点位的加强结构，保证安装后的结构强度。结构设计上充分考虑轻量化需求，在保证夹持力与结构强度的前提下，对非受力区域做了镂空减材处理，去除多余的材料体积，整体造型贴合空气动力学设计，边缘做顺滑的流线型收边，降低骑行过程中的风阻。建模过程中对安装孔位做了精准的尺寸定位，匹配自行车车架上的标准水壶架安装孔距，确保模型可以直接适配常规自行车车架的安装点位，同时对卡臂的弹性形变区间做了合理的结构预留，模拟碳纤维材质的弹性特性，保证夹持水壶时既能提供足够的抱紧力防止水壶脱落，又不会因为夹持力过大导致水壶变形或者取放困难。渲染阶段采用柔和的侧光打光方式，突出碳纤维材质的纹理走向与模型的曲面光影变化，多角度展示模型的正面、侧面以及安装视角的结构形态，清晰呈现产品的整体造型与细节结构，模型的各个曲面衔接自然流畅，没有破面、重叠面等建模问题，结构比例符合实际产品的尺寸规范，可用于骑行配件的产品展示、结构验证以及相关设计参考使用。
