带缓冲齿结构的轴间传动联轴器

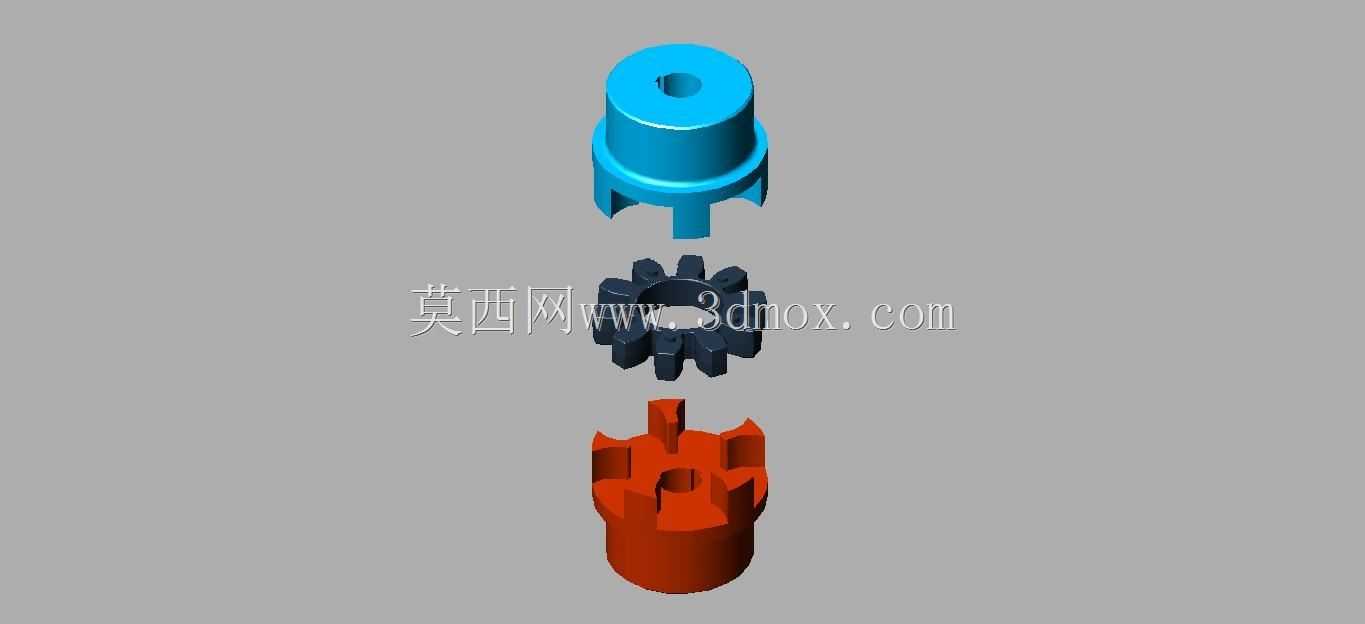

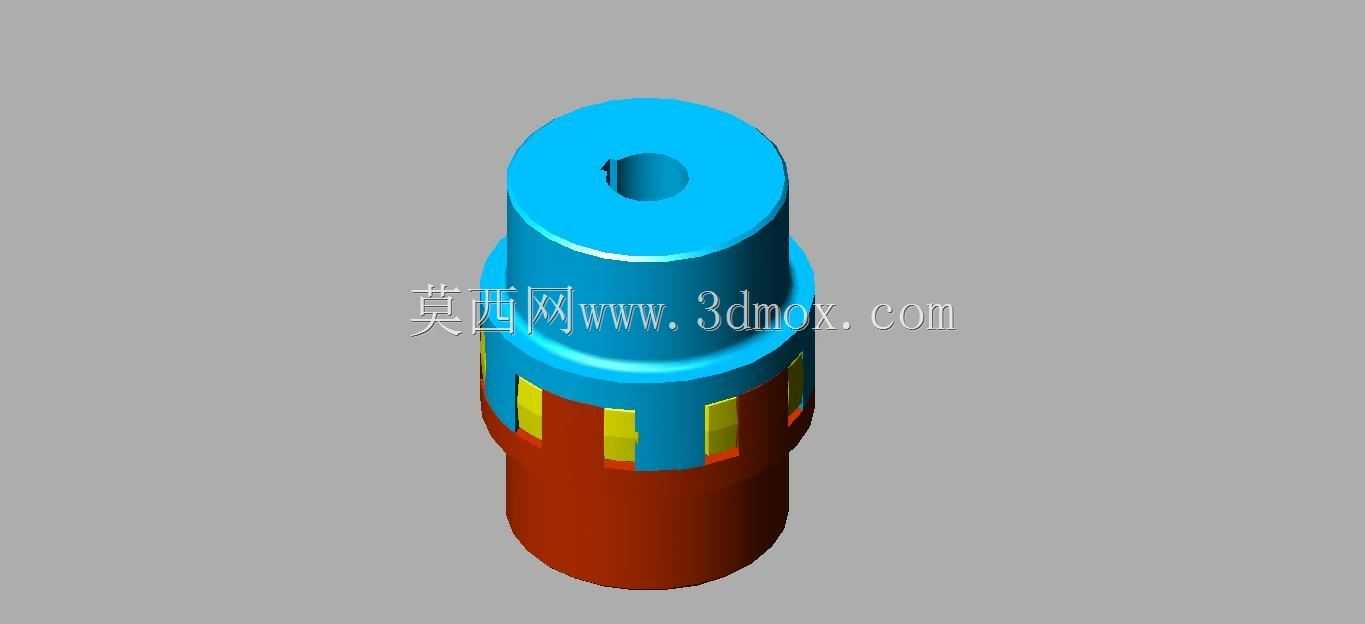

这类带缓冲齿结构的联轴器，主要用在两轴存在少量同轴度偏差的传动场景里，不管是轻工输送线的动力端连接，还是小型机床进给轴的电机与丝杠衔接，都能看到这类结构的应用。实际设备运行中，电机输出轴和从动轴很难做到绝对同轴，安装时的装配误差、设备长期运行后的机架形变、负载突变带来的轴端窜动，都会让刚性连接的轴件承受额外的径向载荷，严重时甚至会掰断轴头、磨损轴承，而这类带缓冲齿的结构，刚好能通过齿间的预留间隙和弹性嵌块，抵消掉这部分偏差带来的附加载荷。从结构设计来看，两端的轴套分别对应主动轴和从动轴的安装位，上端轴套预留的通孔是紧定螺钉的安装位置，装配时将轴套套入对应轴端，拧紧紧定螺钉就能完成轴与套的周向固定，不需要额外做复杂的法兰对接，拆装维护的效率很高。中间段的交错齿结构是核心功能区，齿槽内嵌入的弹性块，一方面能在传递扭矩时起到缓冲吸震的作用，降低启动、正反转瞬间的冲击载荷对传动链的损伤，另一方面齿牙的咬合结构能保证扭矩传递的同步性，不会像纯弹性联轴器那样出现大的传动滞后，兼顾了缓冲性能和传动精度。设计这类结构时，首先要确认两端轴孔的适配直径范围，不同功率的传动场景对应不同的轴径尺寸，轴套的外径要比轴径大出足够的壁厚，保证传递额定扭矩时不会出现轴套开裂的问题；中间齿的齿高、齿厚要根据额定扭矩核算，齿牙过薄会在大负载下崩齿，过厚则会压缩弹性块的安装空间，降低缓冲效果。安装边界上，这类联轴器的整体轴向长度要匹配两轴端的预留间距，不能过长导致轴套与端盖、轴承座发生干涉，外径尺寸也要留出足够的径向空间，避免运转时碰擦周边的机架护罩。实际选型时还要注意，齿间弹性块的材质要匹配应用场景的工况，常规常温工况用聚氨酯材质就能满足需求，要是在有油污、高温的环境里使用，就要换成耐油耐高温的氟橡胶材质，避免弹性块提前老化失效，导致传动出现冲击异响。
