工业管道用方形法兰连接滑动风门结构

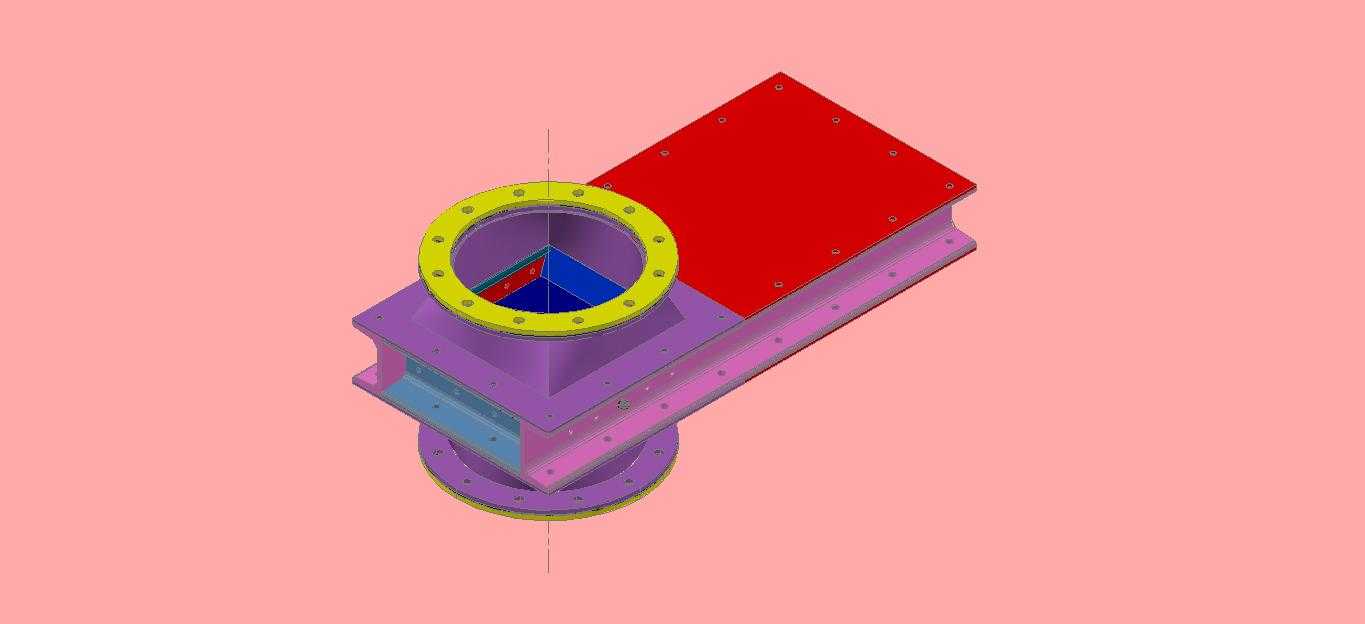

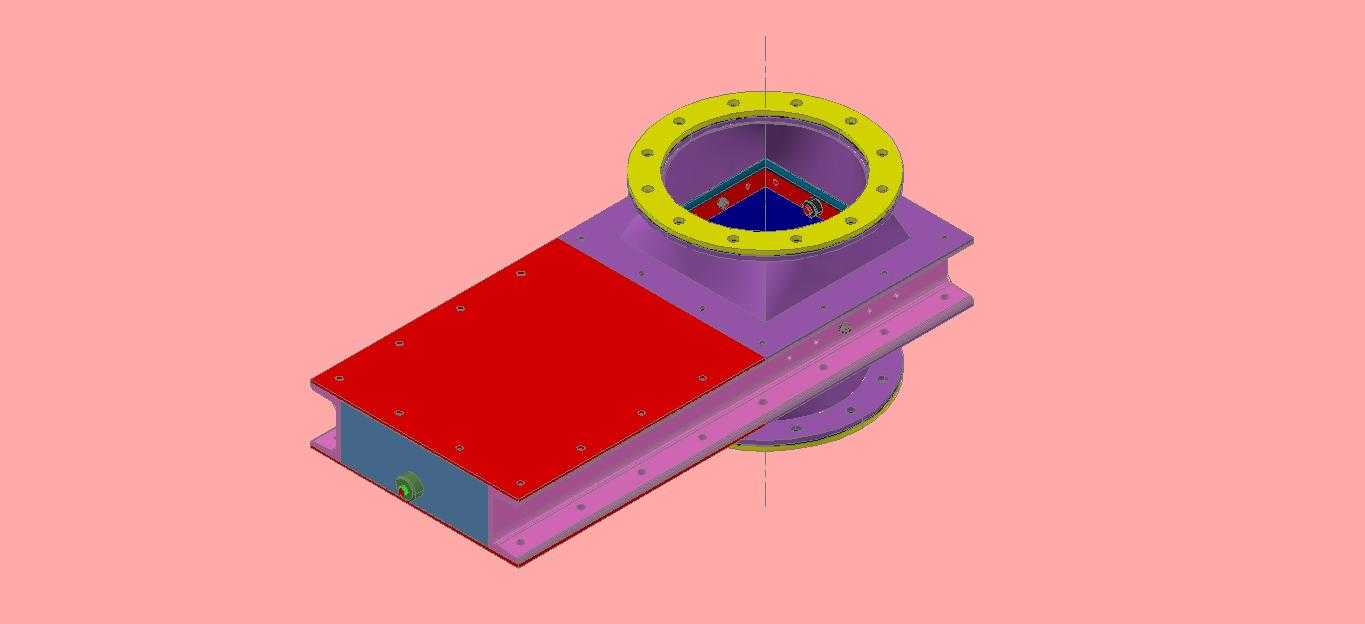

　　这款滑动风门结构主要应用在工业通风除尘、粉体气力输送、工艺风路调节的管段节点位置，作为风路通断、开度调节的核心执行部件，适配垂直与水平走向的圆形管道对接场景，在建材、粮食加工、冶金除尘、化工通风等生产线的风网系统中十分常见。从结构布局来看，风门整体采用上下双圆形法兰对接端加中部方形滑移腔体的组合设计，上端法兰带均匀分布的螺栓孔，可直接与上游圆形管道通过螺栓紧固密封，下端同样设置法兰接口对接下游管段，中部方形腔体作为闸板滑移的容纳空间，侧面预留的操作接口可外接执行机构，实现闸板的推拉动作，以此改变管道内的通风截面积，完成风量调节或者风路切断的功能。

　　设计阶段首先考虑的是密封可靠性，闸板与腔体的贴合面预留了密封件安装槽位，避免风路内的带尘气体从滑移缝隙泄漏，同时方形腔体的边角做了圆弧过渡处理，减少风阻的同时避免粉体物料在腔体内拐角堆积卡滞闸板。安装边界方面，上端法兰的螺栓孔分布圆直径与对接管道的法兰标准匹配，整体安装高度控制在常规管段安装预留空间范围内，方形腔体的侧边突出尺寸不会超出管道支吊架的安装避让范围，现场安装时不需要额外调整原有管段的支撑布局，可直接替换同规格的传统插板风门。

　　闸板采用平板式结构，滑动行程覆盖整个管道通径，当闸板完全开启时，闸板全部收纳在方形腔体的侧边空腔内，不会对管道内的气流造成额外遮挡，风阻系数远低于翻板式风门，适合对风阻控制要求较高的大风量通风系统；当闸板完全关闭时，闸板端面与管道通径完全重合，配合周边密封结构可实现零泄漏切断，满足设备检修时的风路隔离需求。结构细节上，上端法兰与腔体的连接位置做了加强筋过渡，避免长期受管道振动影响出现焊缝开裂的问题，腔体底部设置了细微的排污导流槽，可将进入腔体的冷凝水或者细微粉尘从侧边预留的排污口排出，避免长期堆积导致闸板卡涩。

　　不同于传统圆形插板门的外置滑移轨道设计，这款结构将闸板的滑移导轨集成在方形腔体内部，减少了外部突出的结构件，既降低了安装空间占用，也避免了外部导轨积尘导致的动作卡滞问题，在高粉尘的工况环境下适应性更强。对接法兰的密封面采用突面结构，适配常规的橡胶或者石棉密封垫片，不需要定制特殊密封件，现场维护更换配件的通用性更强。闸板的操作端设置了标准的连接接口，既可以搭配手动推杆实现人工操作，也可以连接气动、电动执行机构实现远程自动控制，不需要对主体结构做额外改造，适配不同自动化程度的生产线需求。在建模过程中，所有配合面的公差都按照机械设计的间隙配合标准预留，闸板与导轨的间隙控制在合理范围内，既保证滑动顺畅无卡滞，也不会因为间隙过大导致密封失效，法兰螺栓孔的位置度严格按照对应法兰标准设定，避免现场安装时出现螺栓孔不对位的问题。整体结构没有复杂的异形曲面，所有零部件都可采用常规的板材切割、焊接工艺加工，制造成本较低，适合批量生产应用。
