游隙杆支撑固定杆座结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:280388
  • 游隙杆支撑固定杆座结构设计
  • 游隙杆支撑固定杆座结构设计
  • 游隙杆支撑固定杆座结构设计
  • 游隙杆支撑固定杆座结构设计
  • 游隙杆支撑固定杆座结构设计
  • 游隙杆支撑固定杆座结构设计
  • 游隙杆支撑固定杆座结构设计
  • 游隙杆支撑固定杆座结构设计
  • 游隙杆支撑固定杆座结构设计

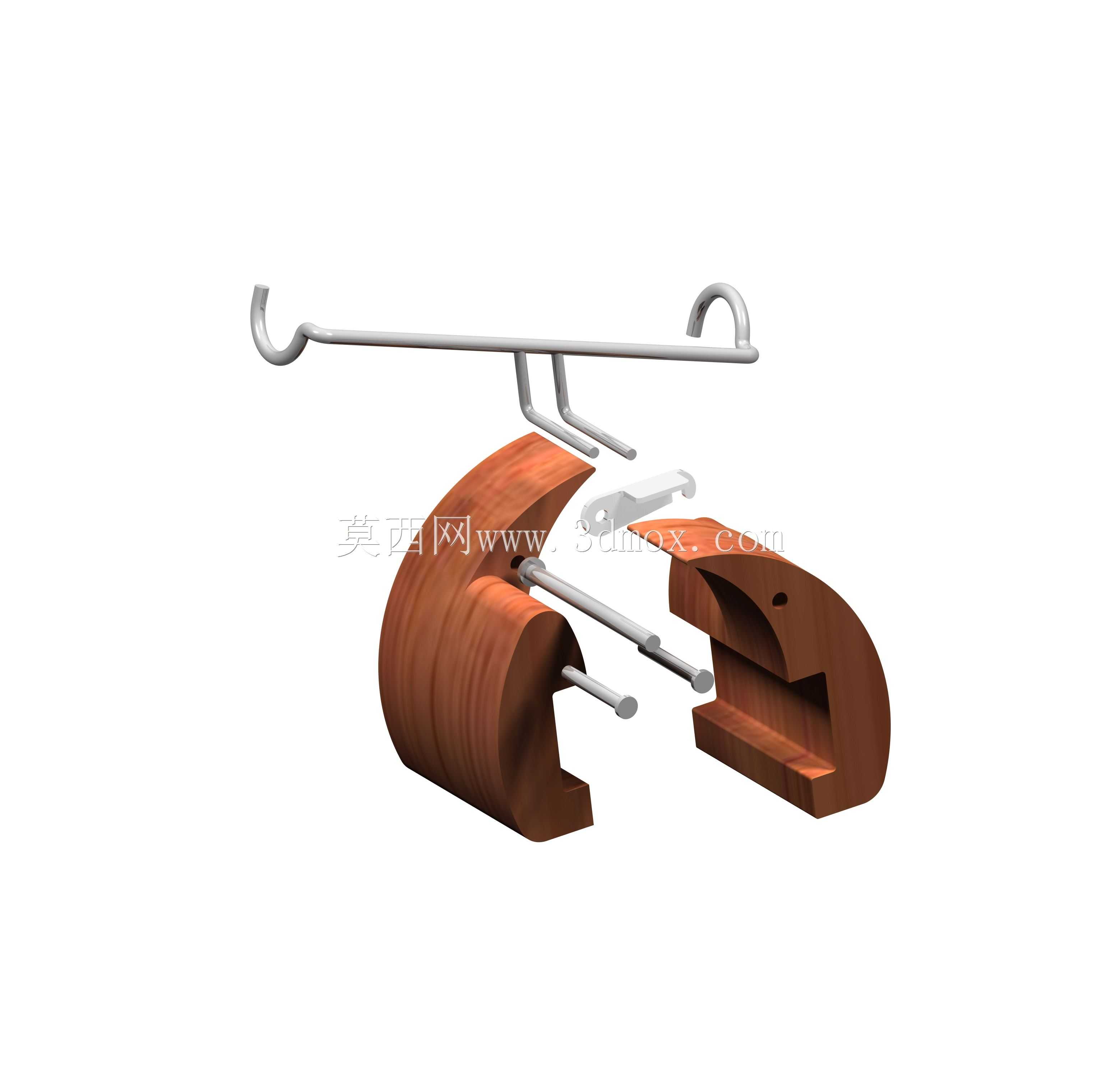

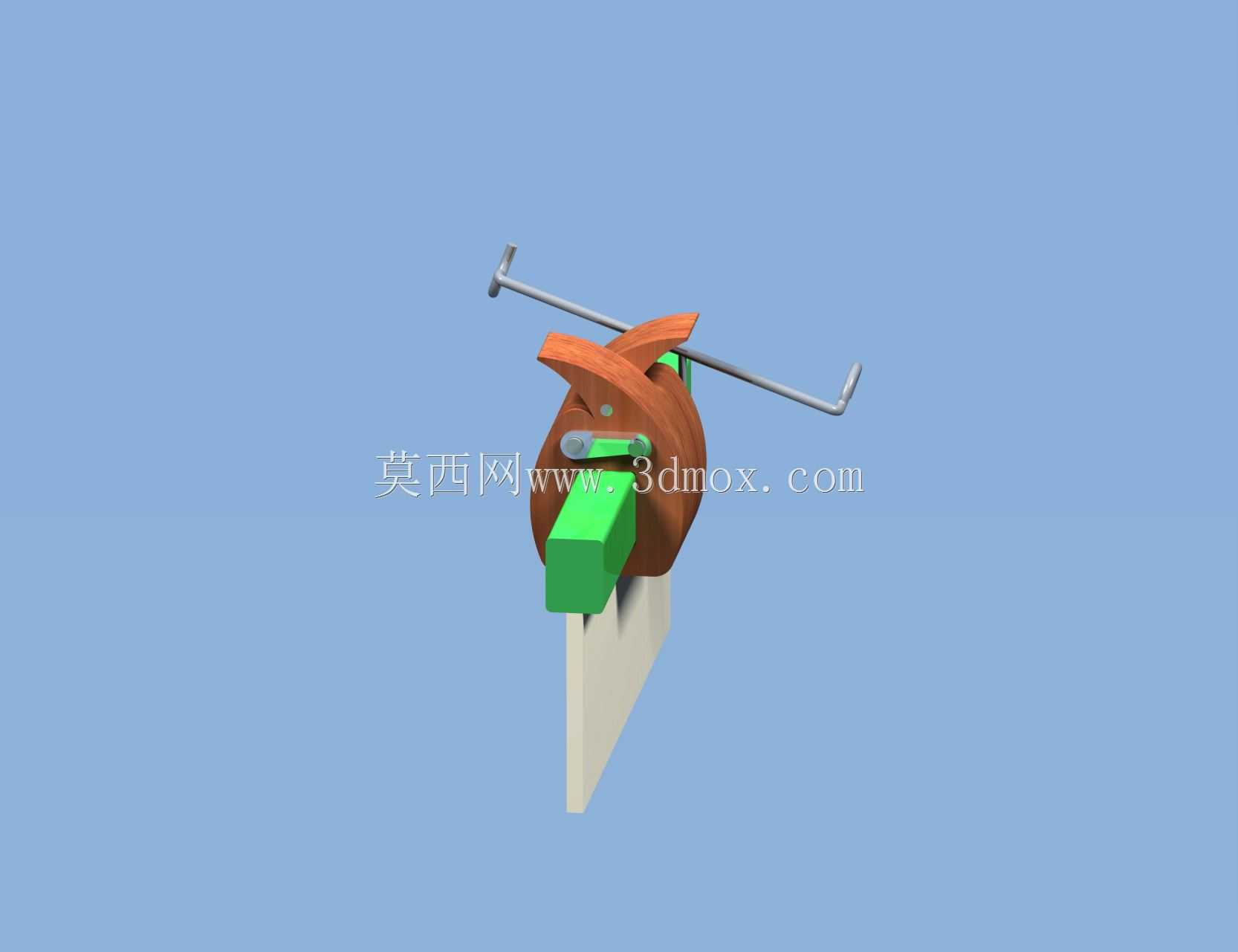

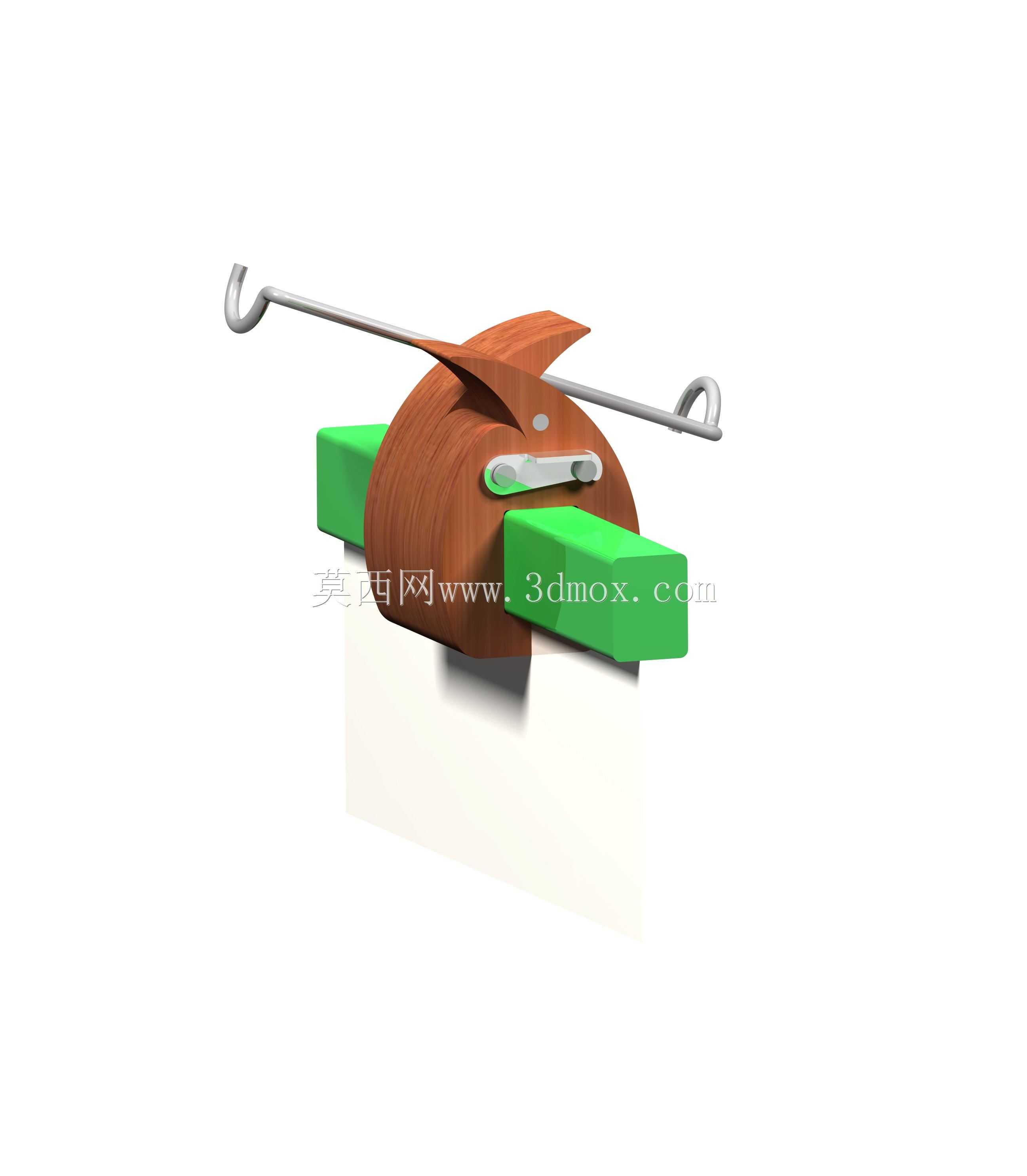

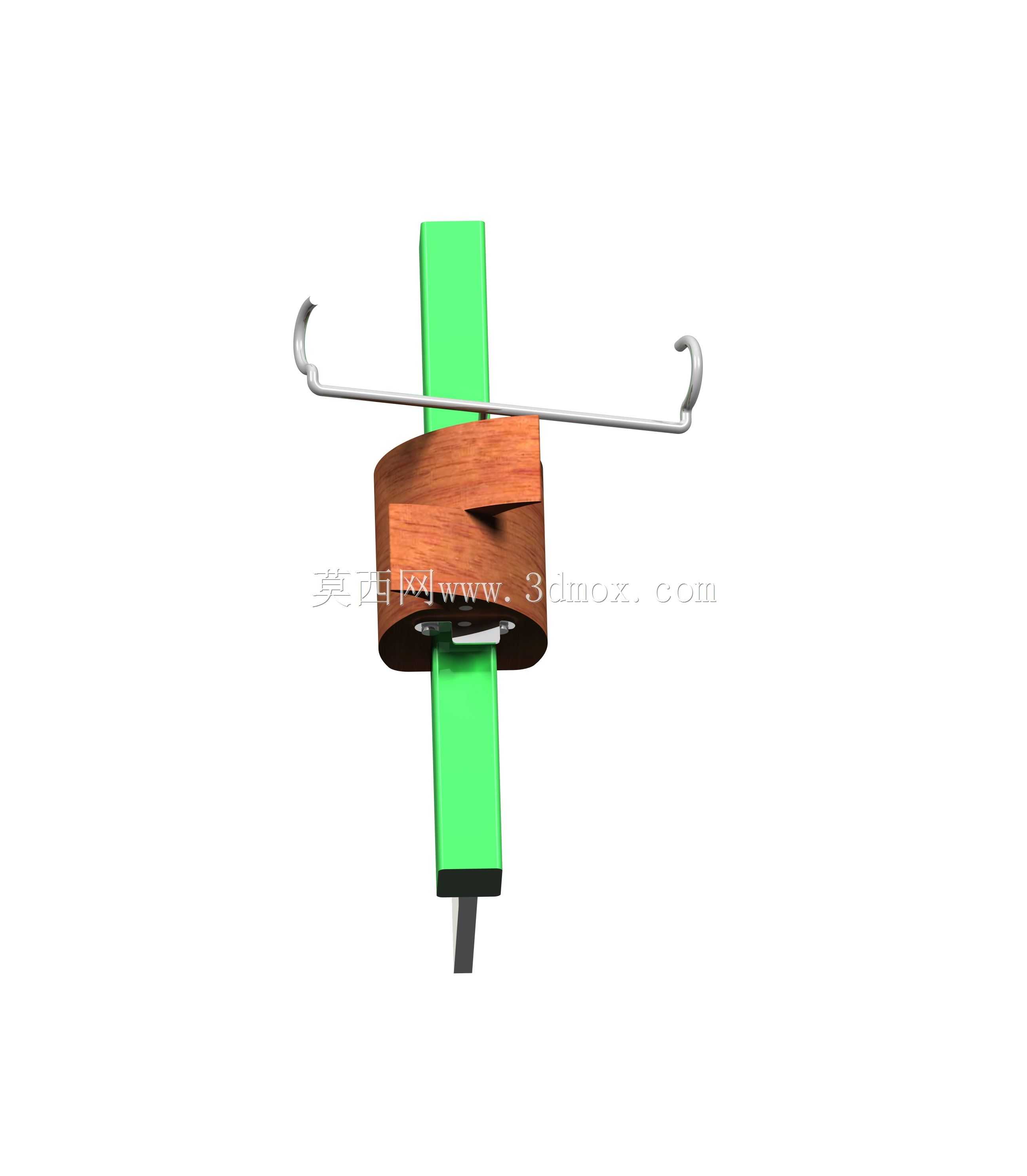

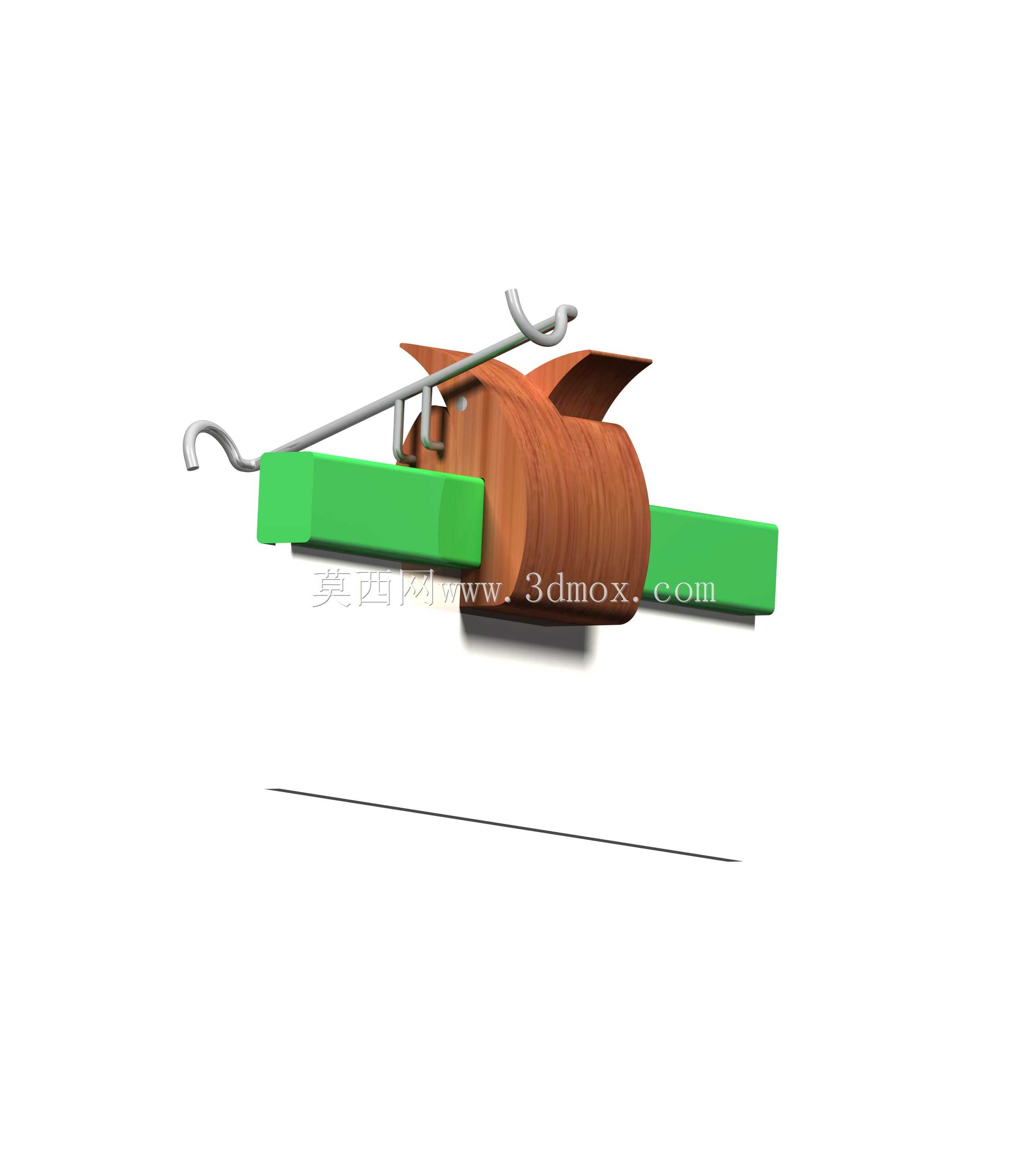

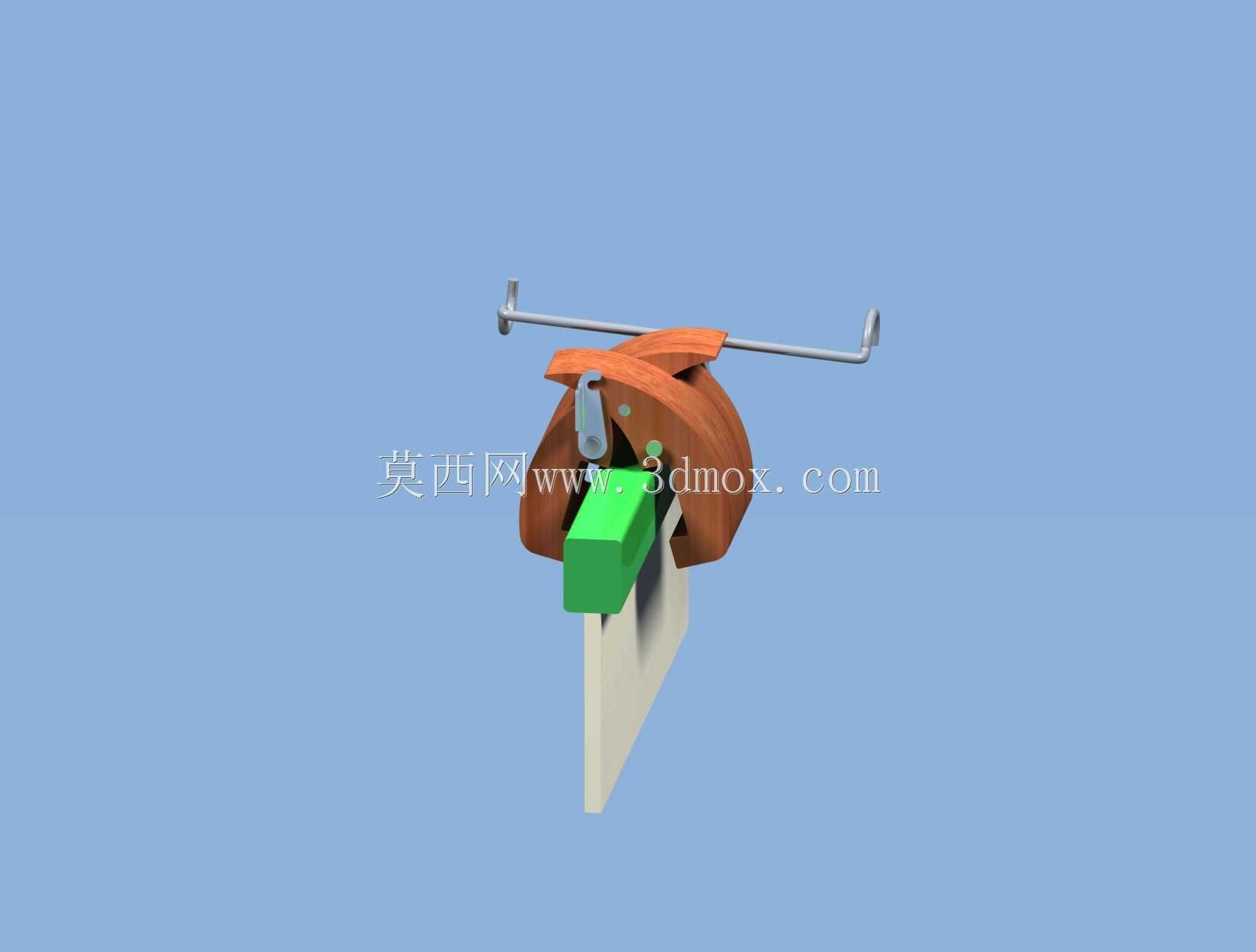

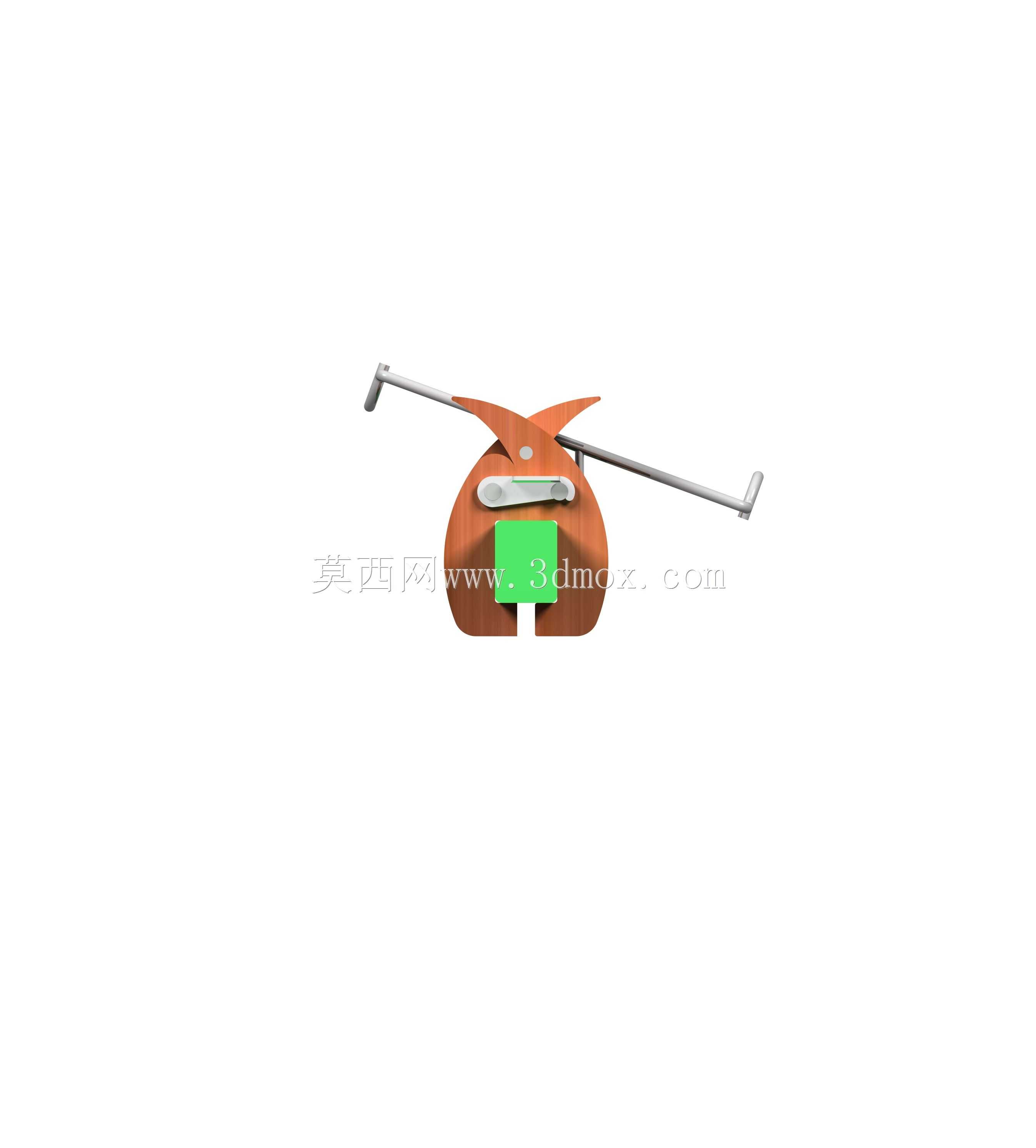

这款杆座主要面向户外休闲设施、小型可折叠置物架的杆件支撑场景,核心作用是为横向穿设的游隙杆提供稳定的转动支撑与轴向限位,同时兼顾快装快拆的使用需求,日常使用中不需要额外工具就能完成杆件的装拆,适配直径6-8mm的金属圆杆,安装基面的固定孔位间距为42mm,整体安装后突出基面的高度为38mm,不会占用过多的安装空间,也不会和周边相邻构件产生运动干涉。建模阶段先从安装基座的结构入手,先绘制两侧带安装孔的绿色支撑块草图,拉伸生成实体后,在支撑块的对应位置开出供杆件穿过的同轴通孔,孔位的公差按照间隙配合设置,保证杆件穿入后可以顺畅转动,不会出现卡滞的问题。中间的木质压合部分采用曲面放样的方式生成,先绘制上下两个不同轮廓的截面草图,通过引导线控制曲面的弧度,做出贴合杆件上侧的弧形压合面,压合面和杆件之间预留0.2mm的间隙,避免长期转动摩擦出现磨损。压合块上的金属锁扣单独建模,先绘制锁扣的基体轮廓,拉伸后做圆角处理,再做出和压合块连接的转轴孔,保证锁扣可以绕转轴顺畅翻转,实现压合块的快速开合。两侧伸出的杆件端头做折弯处理,折弯半径按照杆件直径的2倍设置,避免折弯处出现应力集中导致杆件断裂,端头的弯钩结构可以直接挂接配套的弹性绳或者帆布面,不需要额外的连接配件。整个结构的设计思路优先考虑易加工、易回收的特性,支撑块采用注塑工艺生产,压合块采用实木切削或者环保塑木材质,金属杆件和锁扣采用冲压折弯工艺,所有构件都可以单独拆分更换,损坏后不需要整体报废,回收时可以按照材质分类拆解,不会产生难以处理的复合废弃物。建模过程中需要反复校验各部件的装配间隙,尤其是锁扣扣合时的压紧量,要保证扣合后压合块可以牢牢压住杆件,不会出现杆件轴向窜动的问题,同时扣合力度控制在单人手指可以轻松操作的范围,不需要借助额外工具。另外还要校验杆件转动时的活动范围,保证杆件在0-45度的转动角度范围内,不会和压合块、支撑块产生剐蹭,转动过程的阻尼感均匀,没有明显的松动虚位。
