麦克格雷戈翼型曲面构件结构设计

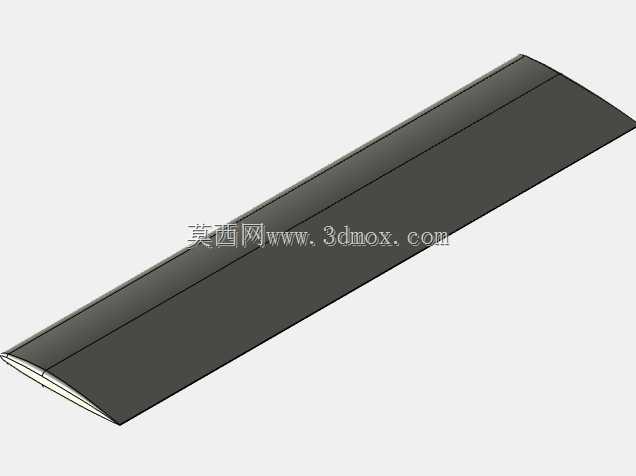

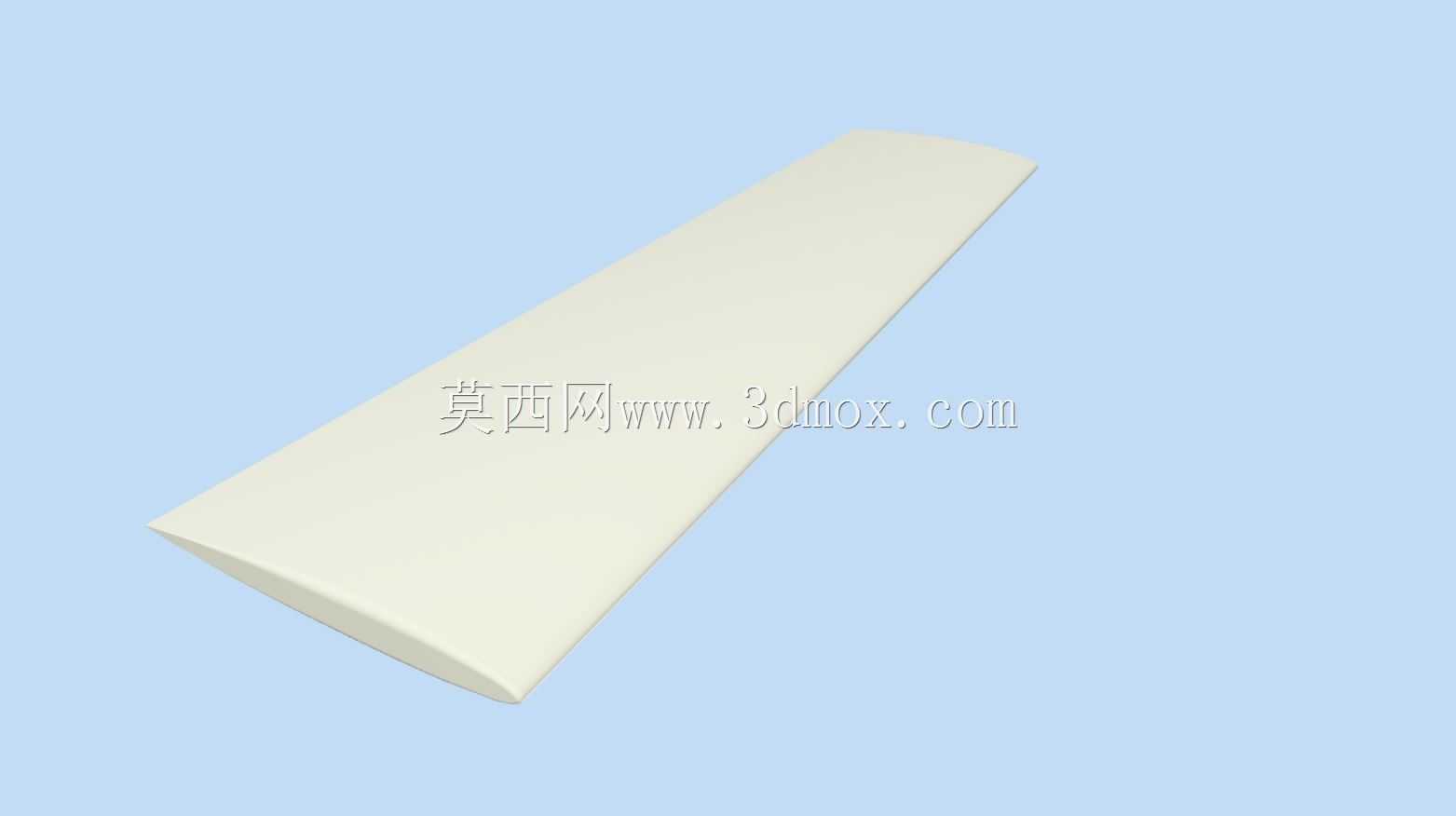

这类翼型曲面构件在低速气动试验、小型风洞测试段、轻型飞行器翼面验证场景中应用较多，日常做气动相关的结构验证时，经常需要先做这类标准翼型的实体件来做流场对标，避免直接加工全尺寸件带来的试错成本。实际使用中，这类构件主要承担气流导流、翼型升阻特性验证的作用，安装时需要保证前缘与来流方向的夹角偏差控制在0.5度以内，否则会直接影响测试数据的准确性，构件的安装边界通常预留3mm的装夹余量，整体长度方向的平直度公差要控制在0.2mm每米，避免曲面变形带来的气动特性偏移。从功能特性来看，这个构件采用的是麦克格雷戈26M翼型，属于低速高升阻比翼型，上表面曲面曲率连续过渡，下表面相对平缓，前缘做了小圆角过渡避免气流过早分离，后缘收窄到0.8mm的厚度，既保证结构强度又能减少尾流扰动。做这个三维建模的时候，我习惯先导入翼型的坐标点数据，先在草图里把翼型的截面轮廓拟合出来，拟合的时候要注意把前缘的几个离散点用样条曲线做G2连续约束，不能出现硬折点，否则后续生成的曲面会有曲率突变。截面草图完全约束之后，用拉伸凸台命令生成基础实体，拉伸的时候要注意长度方向的拔模角度设为0，保证整个翼展方向的截面一致性，之后再对后缘位置做倒角处理，把尖锐的后缘修到符合加工要求的厚度，避免加工时出现崩边。建模过程中要反复检查曲面的曲率梳，确保上表面的曲率变化是平滑过渡的，没有局部的曲率拐点，因为这类翼型件如果曲面有微小的凹凸，在风洞测试时就会产生额外的紊流，直接导致测试数据和理论值出现偏差。另外还要注意安装面的平面度，安装基准面要和翼型的弦线保持平行，基准面的粗糙度要求在Ra1.6以上，保证装夹的时候不会出现定位偏差。平时做这类翼型构件的建模，最容易出错的地方就是翼型坐标点的导入比例，很多人容易把英制和公制单位搞混，导致整个翼型的尺寸偏差很大，所以导入点之后一定要先核对弦长尺寸，确认和设计要求的弦长一致之后再开始后续的曲面拟合。还有就是后缘的处理，不能直接把翼型的上下曲面交线做成零厚度，实际加工中零厚度的特征是无法加工的，必须给后缘留最小的加工厚度，同时还要保证这个厚度不会对气动特性造成明显影响，通常这个厚度控制在弦长的千分之五以内就可以满足大部分低速测试的要求。这类构件如果是用于实际装机的话，还要在内部做减重结构，但是如果是用于风洞测试的标模，就需要做成实心结构保证整体的刚度，避免气流吹袭的时候出现构件振动，影响测试的稳定性。
