小型休闲木质划艇外观结构设计

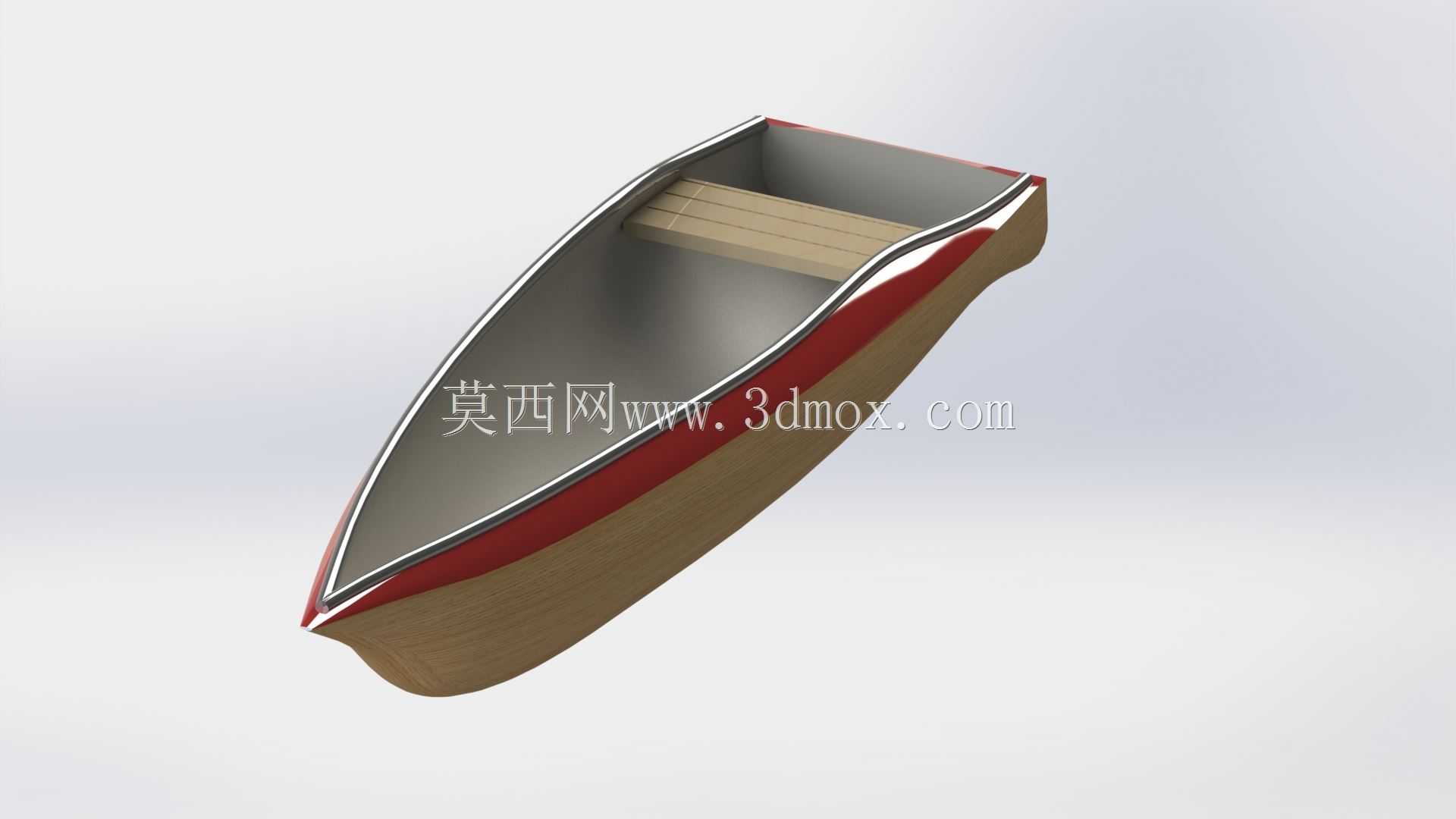

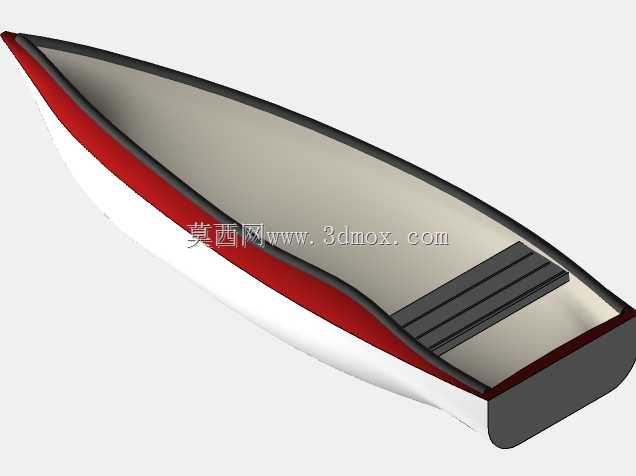

这款小型划艇的三维建模工作，首先要明确其核心应用场景是近岸浅水区的单人休闲出行、垂钓作业，因此整体尺寸控制在2.2米总长、0.7米型宽的范围，吃水深度设计为0.15米，既保证单人乘坐时的浮力储备，也能适配普通家用SUV的车顶搭载需求，安装边界上无需额外固定支架，仅用常规绑带即可完成车载固定。建模过程中先从船体型线入手，参考传统木质小艇的流线型轮廓，先绘制中纵剖面的龙骨曲线，再依次偏移出各站号的横剖线，通过曲面放样生成船壳的基础曲面，这里要注意船首的起翘角度，既要减少航行时的迎浪阻力，也要避免靠岸时船首磕碰硬质岸堤造成结构损伤。船壳部分采用分层设计思路，外层为红棕色木质包覆层，中间做金属包边强化船舷的抗碰撞性能，内层为光滑的金属承托面，减少水流附着同时方便日常清理，船舷的金属包边要做圆角过渡处理，避免人员上下艇时被锐边划伤。艇身中部设置的木质横档是核心的乘坐结构，建模时要匹配艇身内部的宽度尺寸，横档下方预留20毫米的安装间隙，通过两侧的嵌入式卡槽与船壳内壁固定，无需额外紧固件即可保证连接强度，同时方便后期拆卸维护。建模时先完成整体曲面的曲率检查，确保船壳外表面无曲率突变，避免实际生产时出现板材弯折开裂的问题，之后对各连接部位做圆角处理，所有外露棱边都做R3以上的倒钝，符合水上载具的安全设计要求。渲染阶段要区分不同材质的表现，木质部分还原实木的纹理质感，金属包边做哑光镀铬的材质效果，内部金属舱面做轻微的磨砂处理，避免强光下反光影响乘坐视线。实际使用中这款小艇可适配近岸平静水域的短距离出行，整体重量控制在18公斤以内，单人即可完成搬运、下水操作，船底的平底设计保证了浅水区的通行能力，即使水深仅0.2米也不会出现搁浅问题，船型的稳性校核按照单人75公斤载重计算，横倾角在15度以内时具备足够的回正力矩，不会发生侧翻风险。
