船舶配套主轴箱吊篮结构设计

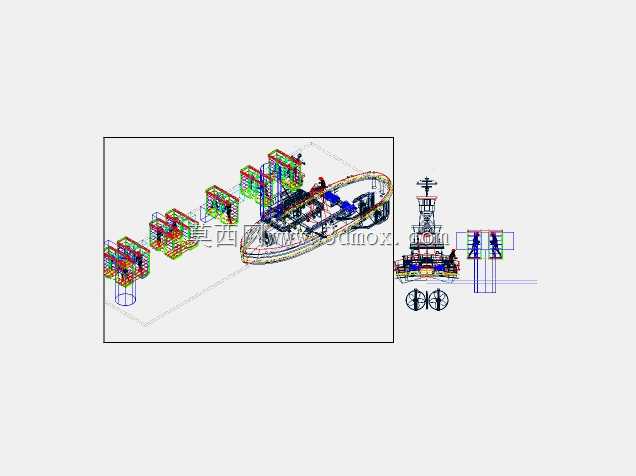

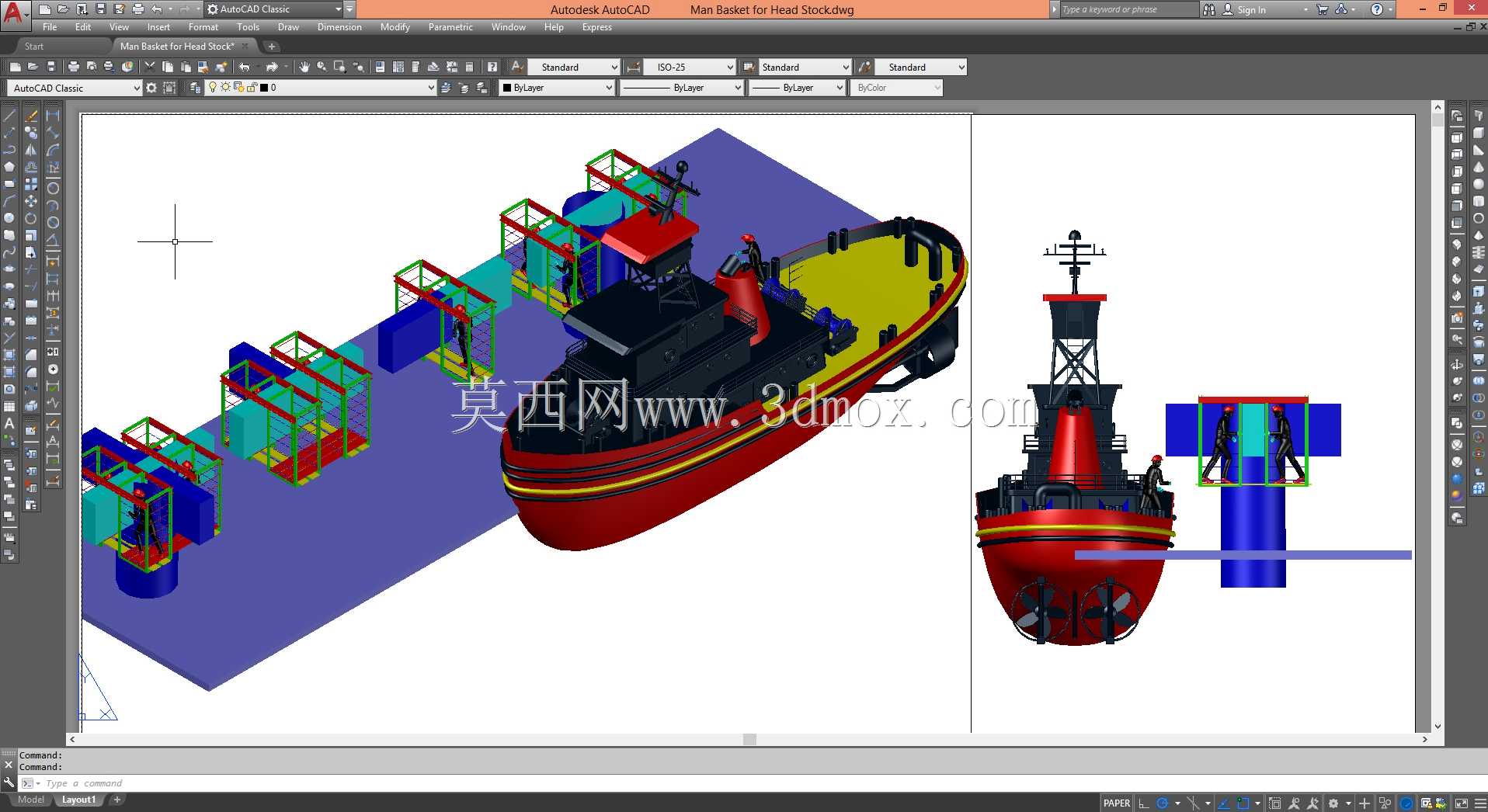

在船舶制造与运维的码头作业场景中，主轴箱吊篮是配合拖轮、作业船完成主轴部件吊装、舷侧检修作业的核心配套工装，日常作业中需要承载主轴箱组件、作业人员及随身工具，沿船舶舷侧完成垂直方向的对位输送，适配港池内船舶靠泊后的主轴检修、部件更换作业，也可配合船台建造阶段的主轴预装对位工序，解决狭小舷侧空间内重型部件的精准就位难题。从结构设计逻辑来看，这套吊篮采用框架式承载结构，主体受力框架采用矩形型钢拼接成型，作业平台铺设防滑花纹钢板，四周设置1.2米高的防护栏，栏板中间加装防护网防止工具坠落，靠近船体的一侧设置可调节的靠船缓冲垫，避免吊篮靠泊时刮擦船体外板，同时预留了与起重吊具连接的吊耳点位，四个吊点对称分布在框架顶部，保证起吊过程中平台始终保持水平状态，不会出现侧倾风险。设计过程中首先确定安装边界尺寸，整体平台宽度适配多数作业船的舷侧作业间距，长度可同时容纳两名作业人员及主轴箱检修组件，平台额定承载按照单人加工具加主轴箱部件的总重量预留1.5倍安全系数，吊耳位置经过受力校核，避免起吊时应力集中导致结构变形。三维建模阶段先绘制型钢框架的二维截面草图，拉伸生成主体梁结构，再依次装配平台板、防护栏、缓冲垫、吊耳等附属部件，装配过程中逐一核对各部件的干涉情况，调整防护栏的开门位置方便人员进出，靠船垫的伸缩行程适配不同船型的舷侧外飘角度，最后对整体框架做受力仿真验证，确认满载情况下各梁的变形量在允许范围内，吊耳的焊接强度满足起重作业规范要求。实际作业时，吊篮通过顶部吊点连接到码头起重设备或者船用吊机，作业人员携带检修工具、待更换的主轴箱组件进入平台后，由起重操作人员平稳起吊到船舶主轴对应的作业高度，靠船缓冲垫贴合船体外板后，作业人员即可开展主轴箱的拆装、对位、紧固作业，相比传统的临时搭设作业平台，这套专用吊篮的就位效率更高，安全防护更完善，能够适配不同吨位作业船的舷侧作业需求，减少码头检修作业的准备时间，降低高空临水作业的安全风险。建模过程中还特意预留了工具挂点、安全带挂环等细节结构，所有棱角位置都做了倒圆角处理，避免作业过程中剐蹭人员或者船体漆面，底部平台设置了排水孔，避免雨天平台积水影响作业安全。
