四叶螺旋桨流体推进结构设计

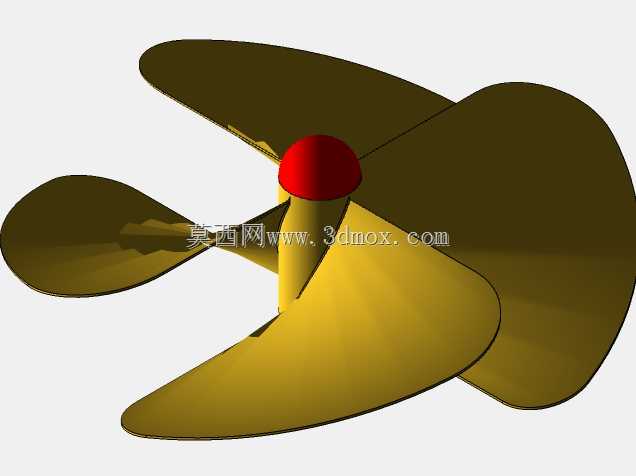

这类螺旋桨结构核心依托旋转轮毂与辐射状叶片的配合实现动力转换，叶片螺距沿径向呈连续螺旋形排布，工作时切入水或空气等工作流体，将输入的旋转功率转化为沿轴向的线性推力，作用原理与阿基米德螺旋的流体推送逻辑高度契合。从实际应用场景来看，该结构可适配小型船舶舷外推进、轴流风机送风、小型涵道动力装置等多种工况，不同场景下的叶片曲面弧度、叶尖削角设计会根据流体密度、设计转速做针对性调整，比如水下使用场景会适当加大叶根处的厚度占比，抵消高密度流体带来的交变载荷，避免长期运行出现叶根疲劳断裂。设计过程中首先要确定轮毂的安装基准尺寸，轮毂中心的安装孔需匹配对应输出轴的轴径与键槽规格，保证动力输入过程中无相对窜动，叶片与轮毂的过渡区域采用大圆角平滑衔接，减少应力集中的同时，也能降低流体在轮毂周边的紊流损耗。叶片的螺距设置并非固定值，从叶根到叶尖采用渐变螺距设计，叶根处螺距较小适配轮毂处较低的线速度，叶尖处螺距放大匹配更高的线速度，让整个叶片工作面的流体推送效率更均匀，避免叶尖区域出现气流或水流分离导致的推力损失。外形尺寸上，叶片展开后的最大回转直径需匹配安装场景的边界尺寸，比如作为风机部件使用时，叶片回转直径要小于风筒内壁直径，预留3-5mm的安全间隙，避免运行过程中叶片剐蹭筒壁；作为船用推进部件时，回转直径要匹配船体尾部的吃水深度，保证叶片完全浸没在水面以下，避免露出水面产生空泡效应腐蚀叶片表面。叶片的曲面造型需要沿展向做扭转处理，每个截面的翼型角度都对应所在半径的线速度方向，保证流体沿叶片工作面平滑流向尾部，减少径向流动带来的能量损耗，轮毂前端的整流帽设计可以打散轮毂前方的滞流区，进一步降低运行阻力。实际建模过程中需要先绘制单个叶片的螺旋引导线，再通过放样生成叶片实体，之后通过圆周阵列得到四片均匀分布的叶片结构，最后完成轮毂与中心安装结构的合并，所有曲面衔接处都要做曲率连续检查，避免出现尖角、折面等影响流体流动的结构缺陷。
