防爆通式转筒开关结构设计

这款防爆转筒开关主要面向存在易燃易爆气体、可燃性粉尘的危险作业区域设计，可覆盖1类1区、2类1区及2级危险场景的电气通断控制需求，常见于制造业生产车间、工业仓储区域、潮湿多尘作业点位、户外临时照明配电等场景，作为便携式或固定式电气设备的前端电源切断装置使用，能在操作人员接驳、断开负载前提供可靠的断电隔离保障，避免带载操作产生的电弧引燃周边危险介质。

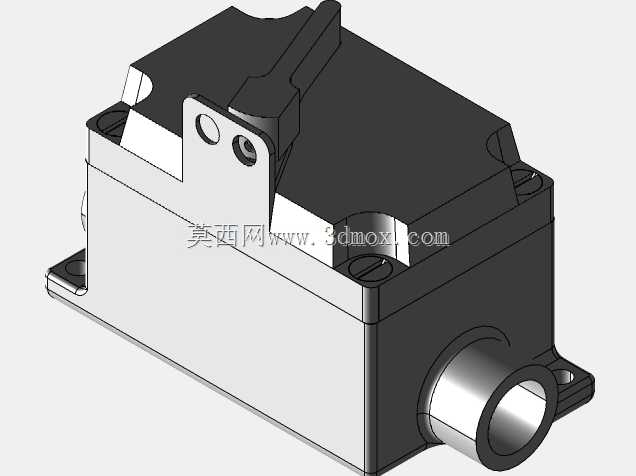

整体壳体采用可锻铸铁铸造成型，内部设置无铜铝材质的密封腔室，将所有电弧触发、导通分断的功能组件完全封闭在隔爆结构内部，从结构根源上阻断电弧外溢的路径。壳体两侧设计有一体式安装凸耳，凸耳上预留安装孔位，可直接通过螺栓将开关固定在墙面、设备安装平面上，无需额外设计转接安装支架，适配现场快速安装的需求。壳体的顶部与底部各设置一个1/2NPT规格的螺纹导管接口，贯通型结构可直接串接在供电回路中，死端型配置则在其中一端设置导管毂，方便主电源线引入接线，每个接口位置都配有整体衬套，避免穿线时导线绝缘层被金属端口割伤破损，降低线路短路风险。

从结构设计逻辑来看，该开关的隔爆间隙经过精准核算，即使内部出现燃爆现象，也能通过壳体结合面的间隙泄压冷却，阻止火焰外传引爆外部环境。操作手柄设置在壳体顶部，采用大尺寸拨杆结构，操作人员佩戴防护手套也能顺利完成分合闸操作，操作行程清晰，分合位置有明确的触感反馈，避免误操作。额定通断能力覆盖120V至277V交流电压区间，120V工况下可承载1马力负载，240V工况下可承载2马力负载，持续载流能力可达20安培，能满足常规工业照明、小型电动工具、现场辅助设备的配电控制需求。

建模过程中完整还原了壳体的壁厚、安装孔位的中心距、接口螺纹的规格尺寸、操作手柄的转动行程边界，所有配合面的公差预留都按照实际铸件的装配要求设置，既保证隔爆面的配合精度，也兼顾铸件生产的工艺可行性，不会出现无法脱模或者装配干涉的问题。外部接口的位置、安装凸耳的突出尺寸都严格按照实物比例还原，可直接用于现场安装布局的干涉校验，也可作为同类型防爆电气产品结构设计的参考样本，帮助设计人员快速掌握隔爆壳体的结构布局要点、安装接口的通用设计规范。
