船舶系泊用霍尔型锚具结构设计

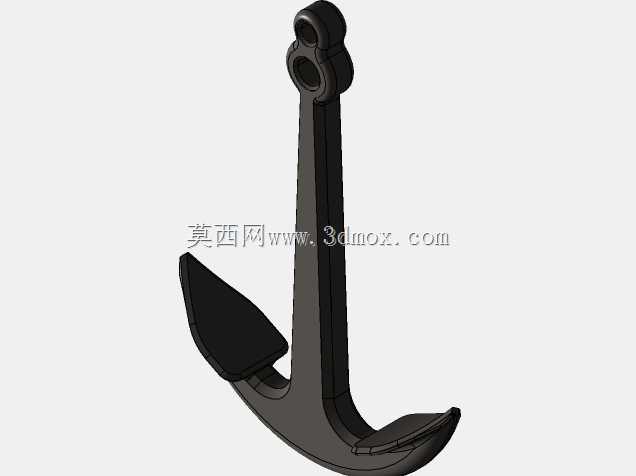

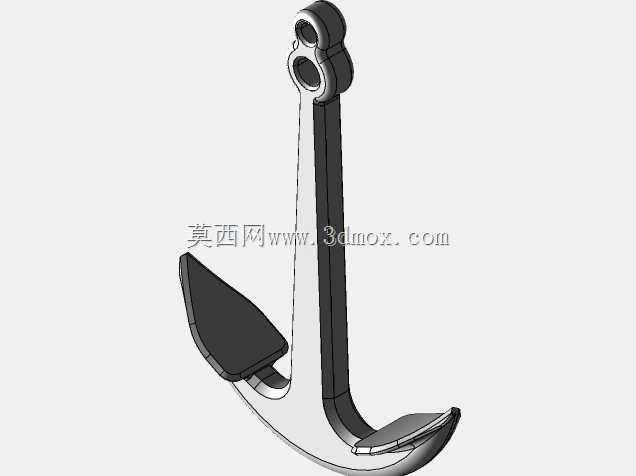

在船舶锚泊系统的设计环节中，锚作为直接与水底岩土作用、提供系留抓力的核心部件，其结构合理性直接决定了船舶在锚地停泊、近海作业定位时的抗风浪能力。这款锚具的整体轮廓尺寸为2425mm×3450mm，适配千吨级内河驳船、近海作业渔船以及小型工程辅助船的锚泊配置需求，安装时需匹配对应直径的锚链，锚卸扣与锚冠处的连接孔同轴度公差控制在0.2mm以内，避免锚链受扭产生附加应力。从结构设计逻辑来看，这款锚采用了成熟的霍尔锚构型思路，锚爪与锚干为铰接式连接，当锚被抛投至水底后，受锚链拉力拖动时锚爪可自然偏转切入泥层或沙层，相较于传统固定爪锚，其抓重比可提升30%以上，在相同抓力要求下能有效降低锚具自重，减少船舶首端的载重负担。锚冠处的凸起结构做了圆弧过渡处理，一方面能避免锚在收放过程中剐蹭船体外板或锚链筒内壁，另一方面在锚被拖动时可引导锚爪向下偏转，快速完成入土抓附动作，减少走锚风险。锚干顶部的双环孔结构，分别用于连接锚卸扣与临时系缆，在应急拖带场景下可直接通过顶部孔位连接拖缆，无需额外加装卸扣，提升应急操作效率。从实际应用场景来看，这类锚具除了常规船舶锚泊使用外，也可作为内河浮码头、水上施工平台的临时定位锚具，在沙质、泥质水底的抓附表现稳定，在砾石底水域使用时，锚爪的加厚刃口可抵御硬质砾石的磨损，延长部件使用寿命。建模过程中对锚爪的入土角度做了参数化验证，当锚爪与锚干的夹角调整至35度至40度区间时，锚具在沙质底的抓附力达到峰值，同时锚爪背面的斜面设计可在起锚时减小泥土粘附阻力，降低锚机的起锚负载。锚干的截面采用变厚度设计，与锚爪铰接的受力段厚度最大，向顶部连接环处逐步平滑过渡，在保证结构强度的前提下尽可能削减非受力区域的材料冗余，整体重心落在锚冠中心线上，抛投时可保证锚具垂直入水，姿态稳定不会出现平躺无法抓底的情况。安装边界方面，配套的锚链筒内径需大于锚爪最大宽度150mm以上，锚台的安装位置需避开球鼻艏等外板突出结构，保证收锚时锚爪可顺利贴附锚穴，不会出现卡滞。
