商舶驾驶舱大型钢化舷窗结构设计

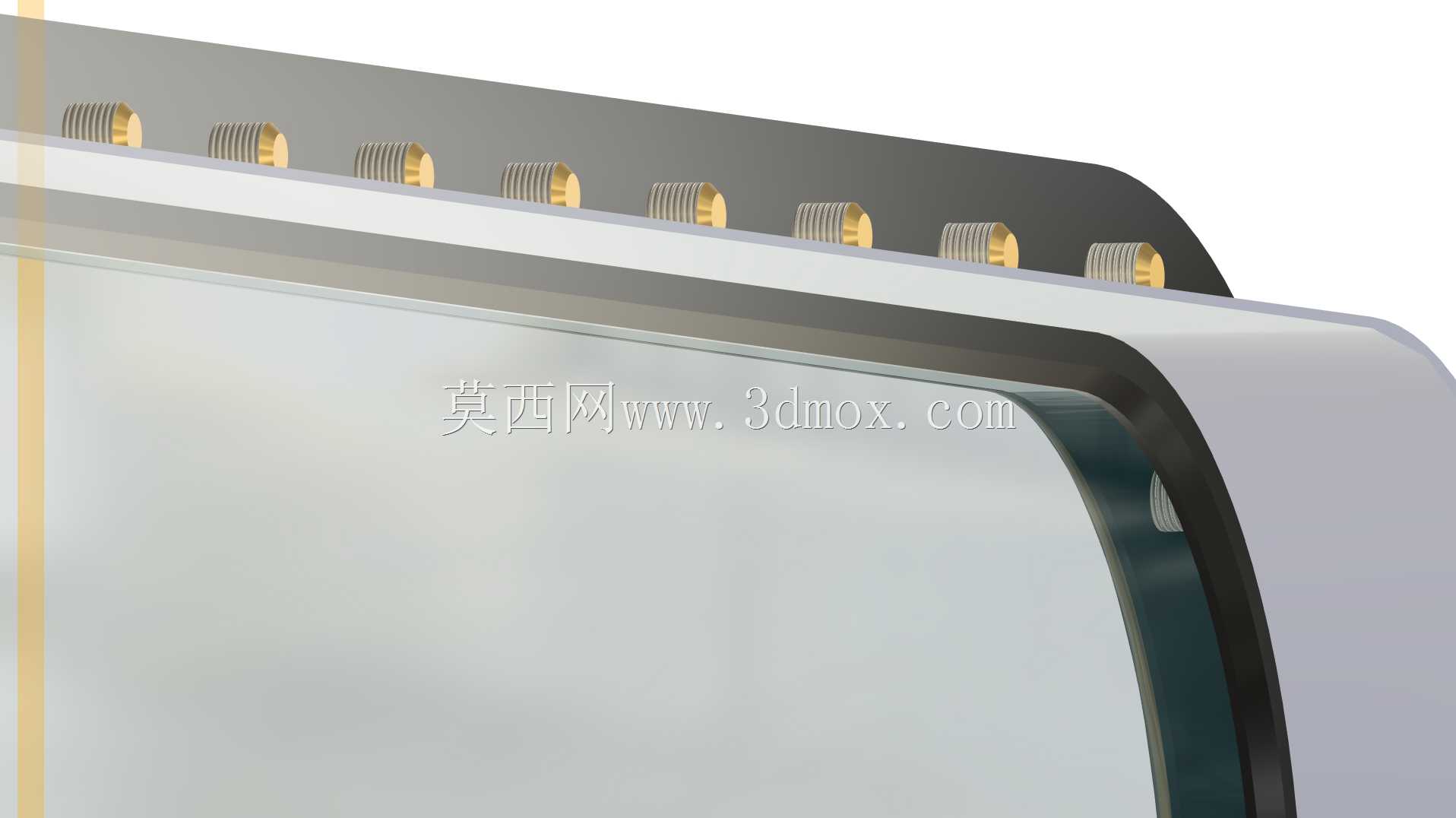

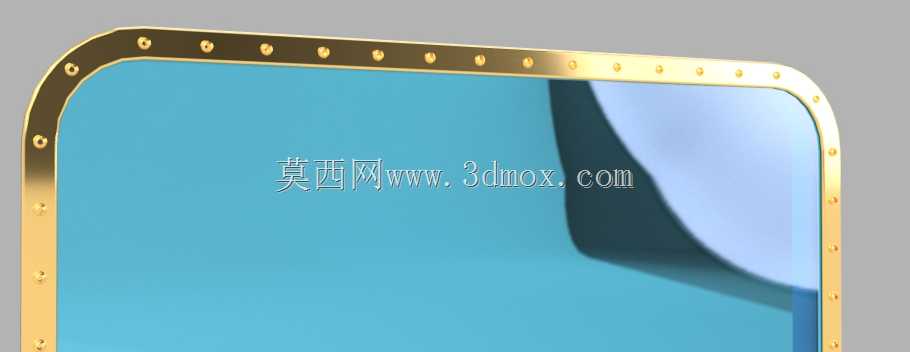

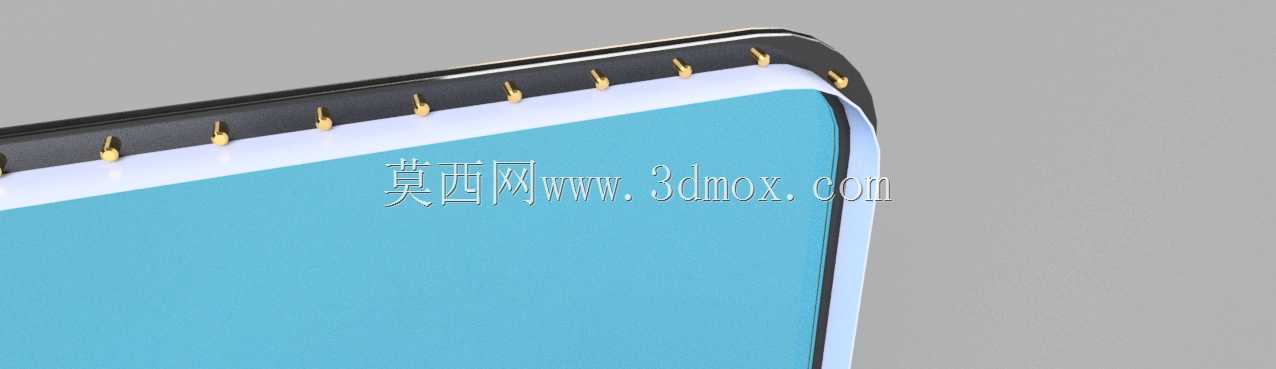

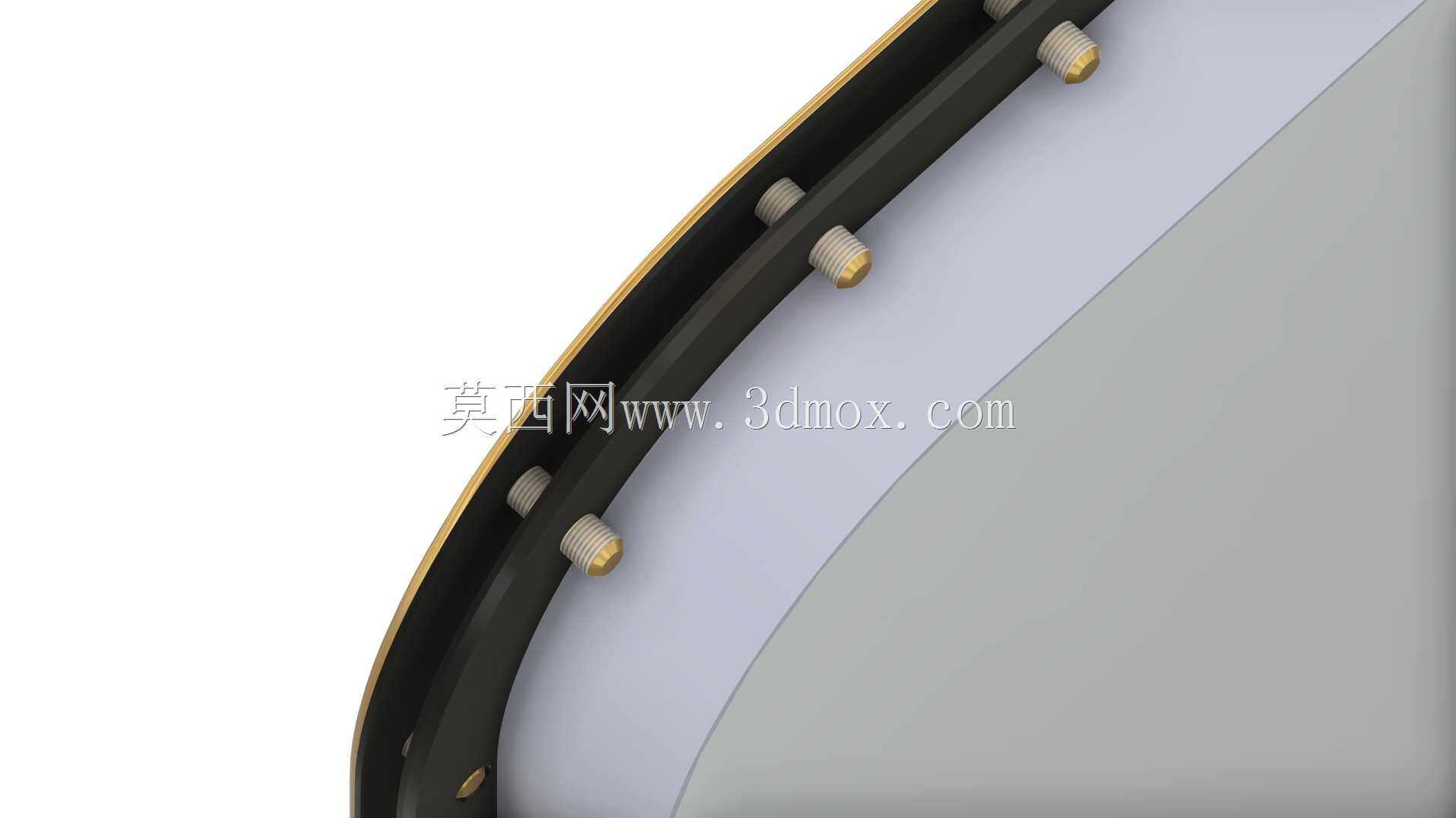

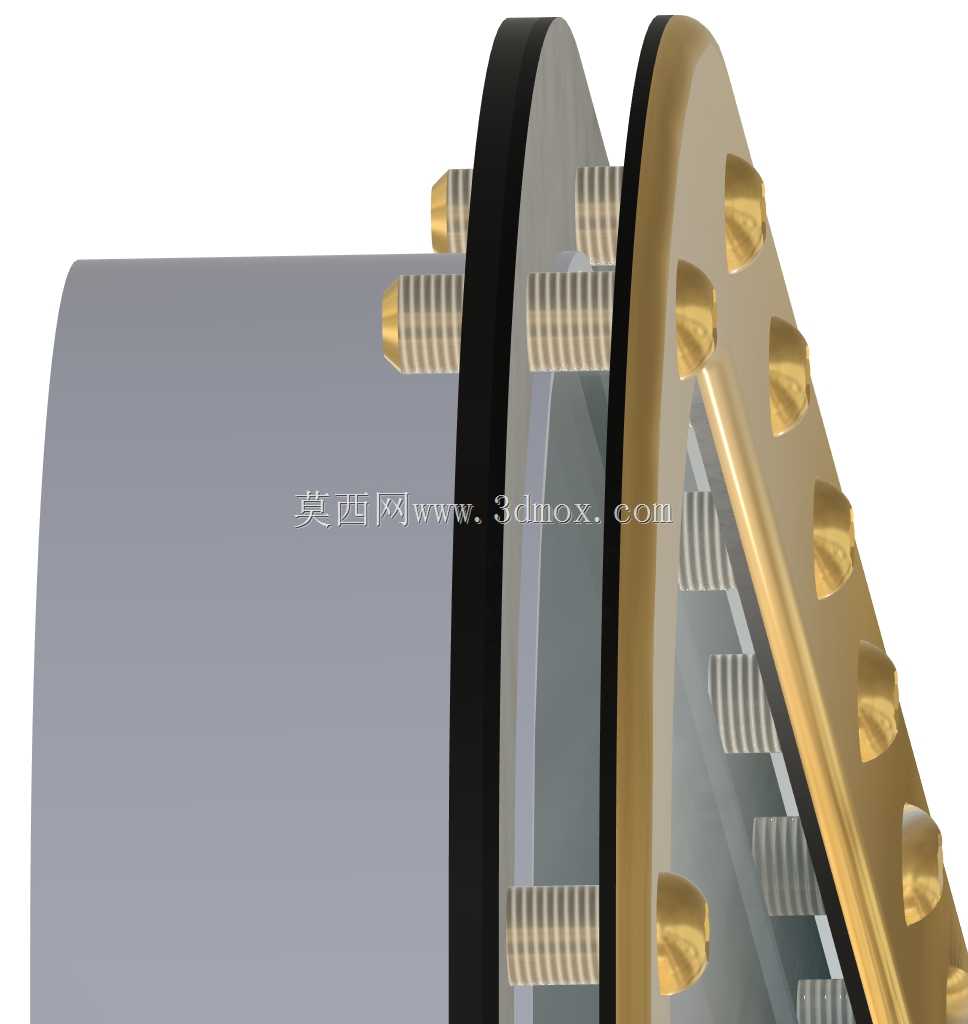

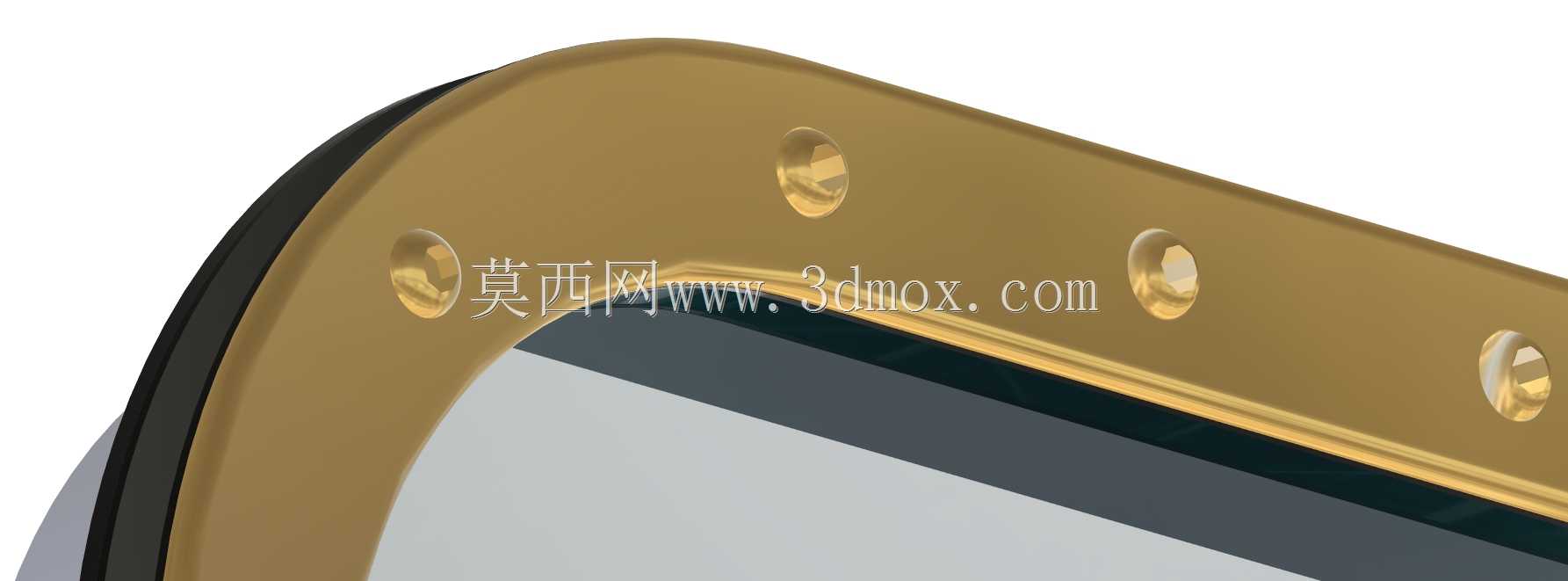

远洋商舶驾驶舱的舷窗设计，直接关系到航行过程中驾驶人员的视野清晰度、船体结构水密性以及舱内保温隔音性能，这款大尺寸舷窗正是针对大型商船驾驶舱的开阔视野需求开发的舾装构件。不同于小型船舶的侧舷窗，这类安装在驾驶舱桥楼位置的窗体，需要在大跨度无遮挡视野和结构强度之间找到平衡，常规小尺寸舷窗的单块玻璃设计如果直接放大尺寸，会在远洋航行的风浪载荷下出现玻璃形变、密封失效的问题，因此在设计阶段就针对超宽窗体的受力特性做了结构优化。窗体的外侧固定法兰采用钢结构弯折成型，安装时法兰边缘直接与桥楼外壁的钢结构焊接固定，焊接区域提前做了坡口处理，保证焊后焊缝的水密性满足远洋航行的防浪要求，避免海浪拍击时出现渗水问题。玻璃部分选用防偏光钢化玻璃，这种材质既能抵御海面强紫外线照射，又能过滤海面波浪反射的眩光，避免驾驶人员长时间观察海面时出现视觉疲劳，玻璃与钢结构框架之间采用耐候密封胶填充，胶层厚度控制在合理区间，既能缓冲航行过程中船体结构形变带来的应力，又能隔绝舱外的风浪噪音与冷热传导。窗体的内侧压条采用黄铜材质加工，一方面黄铜的耐腐蚀性适配舱内相对潮湿的使用环境，长期使用不会出现锈蚀掉渣的问题，另一方面黄铜的金属质感也能匹配驾驶舱的内部装修风格，压条通过均布的紧固件与外侧法兰连接，紧固件的排布间距经过载荷计算，保证玻璃四周的压紧力均匀，不会出现局部应力集中导致玻璃碎裂的问题。当窗体尺寸进一步加大时，设计方案中预留了中间支撑结构的安装位，可在窗体中部加装竖向支撑龙骨，龙骨两侧同样做密封处理，在不明显遮挡视野的前提下提升大尺寸窗体的整体抗载荷能力，适配不同吨位船舶的桥楼开窗尺寸需求。这类舷窗的安装边界需要提前在船体分段建造阶段预留好开窗尺寸，法兰焊接完成后需要做焊缝探伤以及密性试验，确认无渗漏后再进行玻璃与内侧构件的安装，避免后期装修完成后出现渗漏返工的问题。
