五叶式船舶推进用螺旋桨结构设计

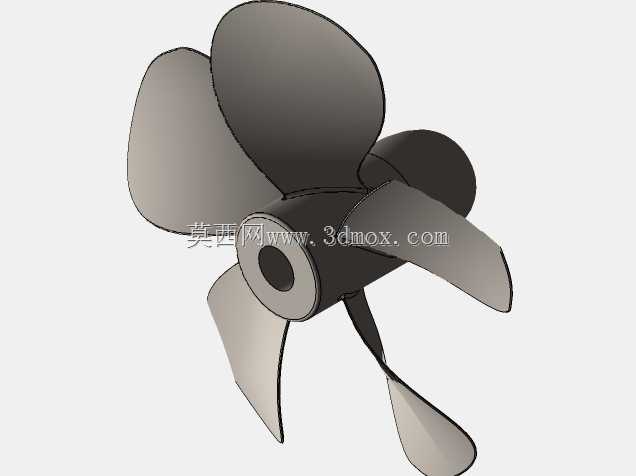

在船舶动力推进系统的设计环节中，螺旋桨是直接决定航行动力转化效率、航行平稳性的核心部件，这款五叶结构的船用螺旋桨，主要适配中小型内河货运船舶、近海作业拖轮以及休闲游艇的动力输出需求，区别于常规三叶、四叶桨的设计取向，五叶结构的选型核心是降低桨叶转动过程中的脉动压力，减少船体尾部的结构振动，同时在同等主机功率输出下，能获得更优的空泡抑制表现，适合对航行噪音、振动幅度有较高要求的船型使用。从实际安装边界来看，该螺旋桨的桨毂采用流线型椭球结构，前端做圆弧导边处理，能减少桨轴位置的紊流产生，桨毂中心预留的轴孔与尾轴采用锥面配合加键槽传动的常规连接形式，安装时需要匹配尾轴的轴径尺寸、密封组件的压装空间，保证桨毂端面与尾轴密封端面的贴合度，避免航行中出现海水渗入尾轴管的问题。桨叶的设计采用了侧斜与后掠结合的叶型思路，每个叶片的导边从叶根到叶梢做渐进式的侧斜偏移，这种处理方式能让桨叶在进入伴流场时实现逐点切入，而非整个叶切面同时撞击伴流区，大幅降低叶频振动向船体的传递；叶梢部分做了轻微的卸载处理，减小叶梢位置的低压区范围，延缓空泡的产生速度，延长桨叶的气蚀使用寿命。在实际工况适配中，这类五叶桨的盘面比选择偏向中高负荷区间，适合主机持续转速在中低区间、需要持续输出稳定推力的作业船型，比如港作拖轮在顶推作业时，螺旋桨需要在重载工况下维持稳定推力，五叶结构的推力输出线性度更好，不会出现三叶桨在高负荷下容易出现的推力脉动问题；而对于内河观光游艇来说，五叶桨转动时的水下噪音更低，能提升舱内的乘坐舒适度。建模过程中，叶型的曲面光顺度是核心控制要点，每个叶片的型值点从叶根到叶梢按照不同半径处的螺距、拱度、厚度分布逐一拟合，保证叶表面的曲面曲率连续，避免出现局部凹凸导致的水流分离；叶根与桨毂的连接位置做了大圆角过渡处理，降低该位置的应力集中系数，满足长期在交变载荷下工作的结构强度要求，毕竟螺旋桨在转动过程中，每个叶片都会周期性经过伴流不均匀的区域，叶根位置承受的交变弯曲应力是最容易出现疲劳损伤的部位，圆角过渡的设计能有效分散应力传递路径。另外，桨叶的随边做了薄化处理，能减少尾涡的产生强度，提升整体的推进效率，桨毂后端的整流帽结构与桨毂曲面平滑衔接，能收拢桨叶 trailing edge 脱出的尾流，减少毂涡带来的能量损失。在安装匹配时，还需要注意螺旋桨的旋向与主机的输出转向匹配，同时保证桨叶与船体尾部舵叶、尾框架之间留有足够的间隙，避免转动过程中出现碰撞，也能减少间隙过小带来的水流干扰问题，通常叶梢与船体外板的间隙需要控制在桨直径的10%以上，才能有效降低表面力激励带来的船体振动。
