M42六角城堡形皇冠螺母结构设计

　　螺母上端的开槽结构是其核心功能特征，六个均匀分布的槽口与螺母内螺纹的轴线方向平行，安装时将螺母拧至规定预紧力矩后，可将配套的开口销穿过螺栓杆部预制的径向销孔，再把开口销的两端分别卡入相邻的两个槽口内，通过机械锁止的方式彻底阻断螺纹副之间的相对转动，哪怕设备长期处于高频振动、载荷反复交变的工况下，螺母也不会出现回转松脱的问题。从设计细节来看，这款螺母的六角受力边做了微小的倒棱处理，既可以避免安装过程中棱角划伤操作人员，也能减少扳手与螺母咬合时的应力集中，降低大扭矩拧紧时螺母边角崩裂的风险。在重型机械、液压管路、阀门装配以及重载传动机构的螺纹连接场景中，普通六角螺母在持续振动、交变载荷作用下容易出现螺纹副松脱的问题，轻则导致连接预紧力丧失，重则引发部件移位、介质泄漏甚至结构失效的安全隐患，皇冠螺母也就是常说的城堡形开槽螺母，正是针对这类严苛工况开发的专用紧固件。这款M42规格的六角城堡形皇冠螺母，整体结构围绕大规格螺纹连接的防松需求设计，主体保留了标准六角螺母的六方受力面，能够适配常规大规格开口扳手、套筒扳手的拧紧作业，不需要为其配备特殊的安装工具，现场装配的适配性较强。

　　螺母内螺纹为标准公制粗牙螺纹，螺距匹配M42螺纹的通用标准，螺纹段的有效啮合长度经过核算，能够满足8.8级及以上强度等级螺栓的连接受力要求，不会出现螺纹剪切失效的问题。上端开槽的深度经过合理设计，既保证开口销有足够的安装空间，不会因为槽深过浅导致开口销无法完全卡入，也不会因为槽深过大削弱螺母上端的结构强度，避免拧紧时槽根位置出现开裂。螺母下端的承压面为平整的环形接触面，平面度控制在合理公差范围内，安装时能够与被连接件的表面充分贴合，保证预紧力均匀传递，不会出现偏载导致的螺纹受力不均问题。

　　在实际应用中，这类大规格皇冠螺母常被用于减压阀等阀门类设备的阀杆锁紧、重型工程机械的轮轴连接、矿山设备的振动部件紧固、大型液压系统的管路接头锁止等场景，这些场景普遍存在振动持续时间长、载荷波动幅度大、检修间隔周期长的特点，普通的摩擦防松螺母比如尼龙圈锁紧螺母、全金属锁紧螺母在长期使用后容易因为材料疲劳、螺纹磨损失去防松效果，而皇冠螺母配合开口销的机械锁止结构，防松性能不会因为温度变化、材料老化、长期磨损出现明显衰减，可靠性远高于摩擦式防松结构。从安装边界来看，这款M42皇冠螺母的六角对边尺寸符合大规格六角螺母的通用尺寸规范，安装时需要预留的扳手操作空间与同规格普通六角螺母一致，不需要额外扩大安装避让空间；螺母的总高度比同规格普通六角螺母略高，主要是为上端的开槽结构预留足够的结构尺寸，设计安装位时需要注意螺栓的伸出长度要满足：螺母拧紧后螺栓杆部的销孔位置刚好露出螺母上端面，且销孔能够与螺母的槽口对齐，方便开口销穿入。

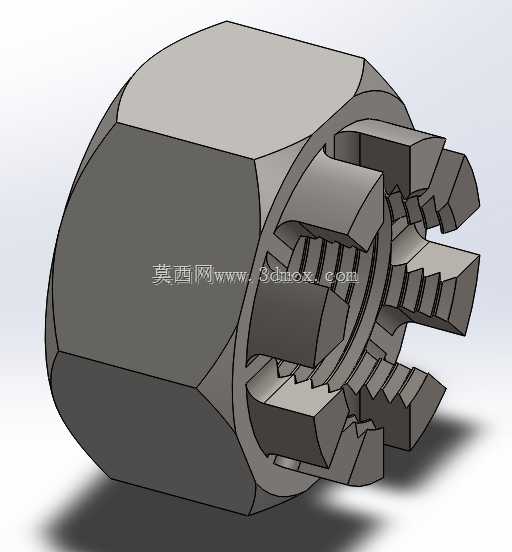

　　在三维建模过程中，这款模型完整还原了螺母的所有结构细节，包括六角面的倒棱、槽口的根部圆角、内螺纹的牙型轮廓、下端承压面的倒角，结构尺寸完全符合紧固件的相关设计规范，既可以用于设备装配时的干涉检查、装配工艺模拟，也可以作为紧固件选型时的结构参考，帮助设计人员提前核算安装空间、匹配对应的螺栓与开口销规格，避免实际装配时出现尺寸不匹配、安装空间不足的问题。对于重型设备的结构设计人员来说，这类标准紧固件的精准三维模型能够有效减少装配校核的工作量，不需要从零开始绘制紧固件模型，直接调用即可完成整机的装配设计，同时模型的结构细节也能帮助刚接触紧固件选型的设计人员理解皇冠螺母的锁止原理，掌握这类防松紧固件的安装要点，在实际选型时能够根据工况需求合理选择紧固件类型，避免因为紧固件选型不当导致的设备故障。
