均速万向节实心联轴器结构设计

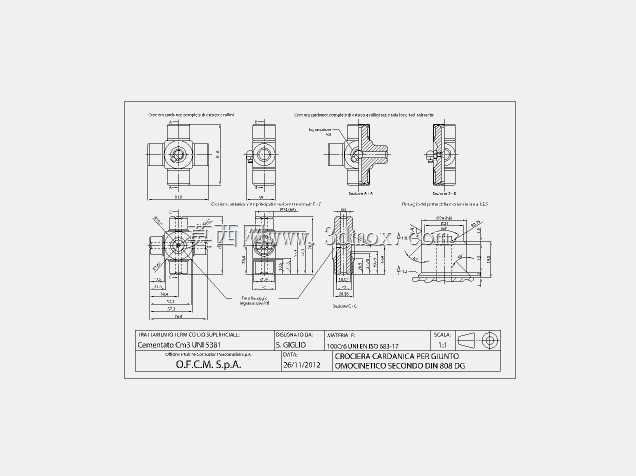

这款联轴器核心采用均速万向节实心结构，适配DIN 808 DG标准要求，巡航工况下配套杯形滚针轴承实现转动副支撑，采用润滑脂润滑方案保障长期运行可靠性。从实际应用场景来看，这类万向节联轴器多用于存在轴系夹角偏差的传动链路中，可补偿两轴间的角向偏移，在输送设备、轻工机械、小型动力传输单元中应用广泛，尤其适合安装空间紧凑、轴系对中精度存在一定偏差的传动场景，能够在轴间存在3-8度夹角的工况下保持稳定的扭矩传输，避免刚性连接带来的附加载荷损伤轴承或轴端结构。设计过程中优先考虑了转动副的耐磨性能，杯形滚针轴承的选型直接匹配万向节叉的铰接孔尺寸，滚针与十字轴轴颈的配合间隙控制在合理范围，既保证转动灵活性，又避免间隙过大带来的传动冲击。润滑脂润滑的设计省去了复杂的密封油路结构，铰接位置采用防尘密封结构阻挡外界粉尘、碎屑侵入，适配多粉尘的车间作业环境，日常维护仅需定期补充润滑脂即可，大幅降低运维工作量。从安装边界来看，万向节两端的连接轴径采用标准公差配合，轴端锁紧结构适配常规的平键连接方式，安装时无需额外定制转接件，可直接匹配同规格标准传动轴。整体外形结构紧凑，铰接位置的球面配合经过结构优化，转动过程中无卡滞点，扭矩传输过程中十字轴受力均匀，避免局部应力集中导致的部件断裂问题。实心轴体的设计提升了整体抗扭强度，可适配中等扭矩的传动需求，在频繁正反转的工况下也能保持稳定的传动精度，不会出现明显的传动回程差。结构设计中充分考虑了加工工艺性，万向节叉的外形采用规则的切削加工面，无需复杂的成型工艺，普通数控车床、铣床即可完成加工，降低零部件的制造成本。铰接部位的挡圈槽、密封槽尺寸均采用通用标准，配套的密封件、挡圈、滚针轴承均可直接采购标准件，无需定制非标配件，方便后续的维修替换。实际运行过程中，润滑脂在滚针轴承接触面形成均匀油膜，降低转动摩擦阻力，减少铰接部位的磨损量，延长整体使用寿命。角向补偿过程中，十字轴在万向节叉内的转动顺滑，不会出现别劲、卡顿的情况，即使在轴系存在安装偏差、运行中出现小幅位移的情况下，也能持续稳定传递动力，避免传动链路因刚性约束出现过载损坏的问题。
