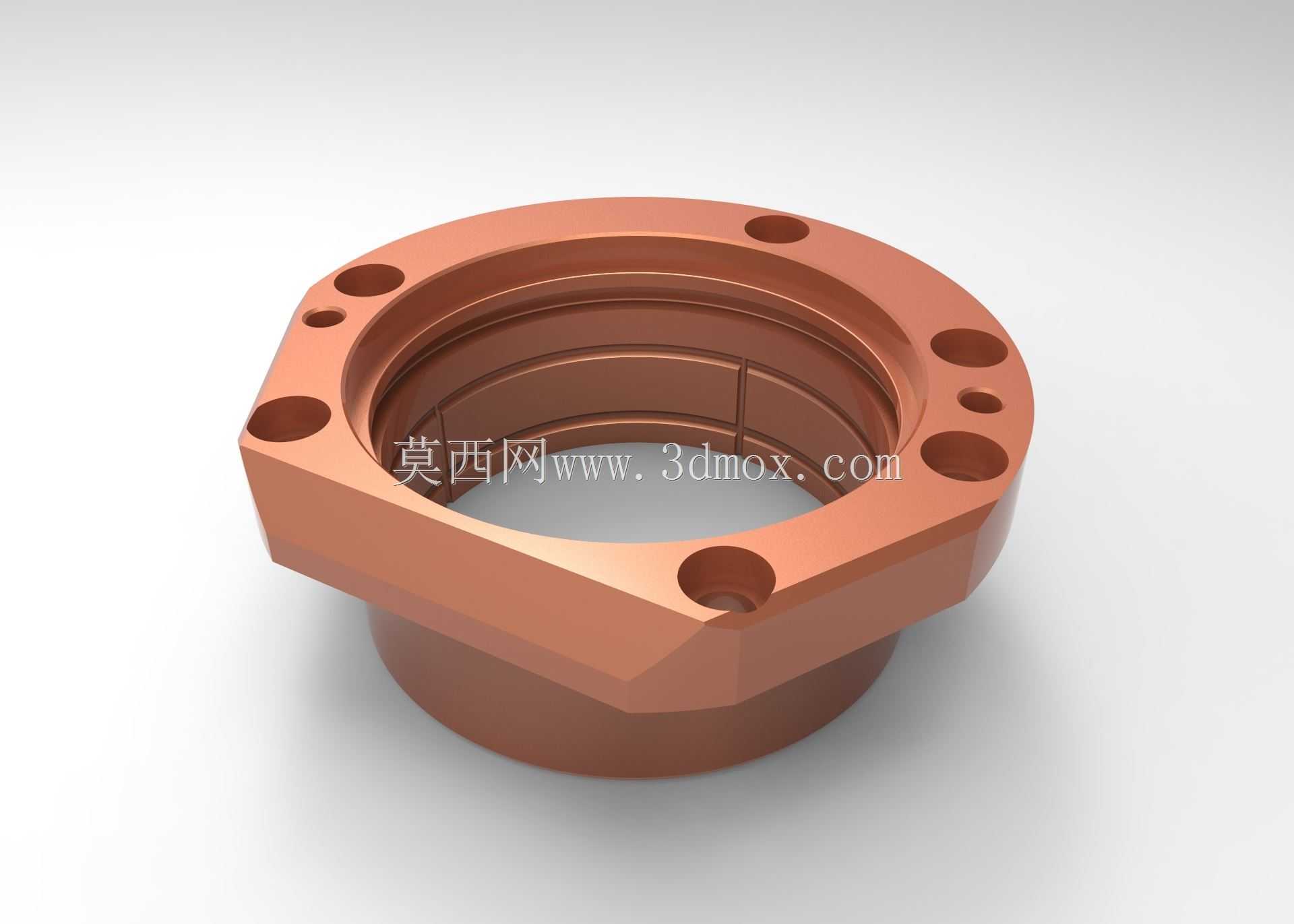

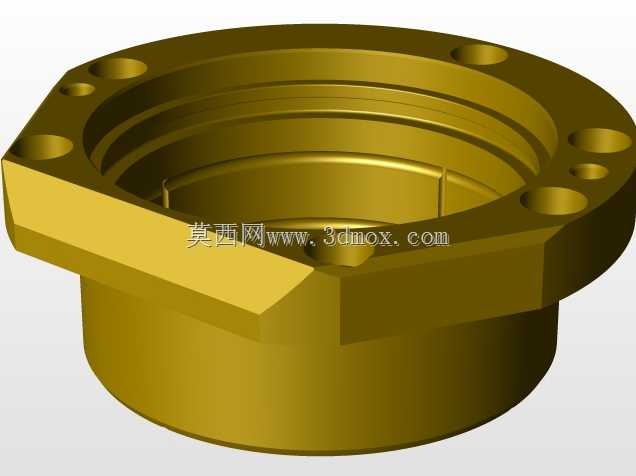

带安装孔位的异形切削法兰轮缘结构

这类带异形切削外缘的法兰轮缘，常应用在中低压流体管路、主轴端部密封定位、小型回转设备的端盖连接场景中，区别于标准圆形法兰，其切边后的外轮廓可适配狭窄安装空间，避免与周边相邻部件产生装配干涉，在紧凑型液压站阀组安装、小型泵体端盖定位、气动回转接头的基座连接场景中使用率较高。从功能特性来看，该零件同时承担轴向定位、周向防转、端面密封压紧三类作用，内孔的阶梯环槽可嵌入密封圈或挡圈，实现轴与壳体之间的介质阻隔，防止润滑脂外泄或外界粉尘进入运动副；外缘分布的多组不同孔径安装孔，其中大孔用于穿装连接螺栓实现部件紧固，小孔可作为定位销孔或者润滑油路的引油孔，无需额外在安装面加工引油结构，减少装配工序。设计阶段首先要匹配对接部件的安装孔位分布，切边位置的选取需要提前校核周边部件的运动包络，确保法兰安装后，相邻运动部件的回转、直线行程不会与法兰外缘产生剐蹭；内孔的阶梯尺寸需要配合对接轴的轴肩公差，通常采用基孔制配合，密封槽的深度与宽度要匹配选用的O型圈或骨架油封尺寸，避免压缩量过大导致密封圈过早老化，或是压缩量不足出现渗漏。安装边界方面，该法兰的轴向总高度由对接腔体的沉孔深度决定，切边后的对边尺寸要小于安装腔体的开口宽度，螺栓孔的分布圆直径需要与对接法兰完全一致，孔位的角度公差控制在±0.1°以内，避免穿装螺栓时出现别劲现象；下端的圆柱定位段与安装座的定位孔采用小间隙配合，装配时可实现快速对中，无需反复调整位置。实际建模过程中，需要重点关注各孔位的倒角处理，螺栓孔的两端倒角可去除加工毛刺，避免螺栓头贴合面出现虚接，内孔与端面的过渡圆角要匹配加工刀具的R角，减少加工时的应力集中，同时在长期受交变载荷的工况下，过渡圆角可降低应力集中系数，避免法兰根部出现开裂失效。这类结构在进行受力校核时，要重点计算螺栓预紧力作用下法兰端面的压强分布，确保密封面的压强均匀，不会出现局部压强不足导致的密封失效，同时要校核切边位置的截面强度，避免在螺栓预紧力作用下，切边处出现形变导致安装面翘曲。
