I级II级20安培防爆三通开关结构

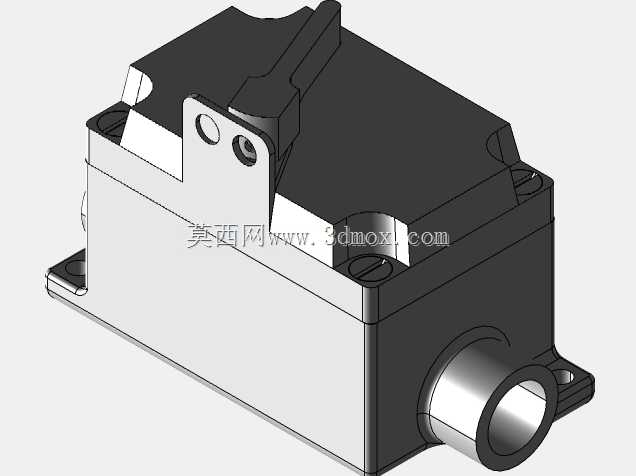

这款防爆三通开关主要面向存在易燃易爆气体、可燃性粉尘的危险作业区域设计，可满足1区、2区这类高危场所的电路通断控制需求，能在潮湿、多粉尘的工业环境中长期稳定运行，常见于制造业生产车间、仓储库房、工业照明配电系统这类场景，为操作人员在危险区域接驳、切断电源提供可靠的安全防护。从结构设计来看，开关主体外壳采用可锻铸铁铸造成型，整体为方正的盒式结构，顶部设置扳动式操作手柄，侧面预留线缆穿装接口，底部与侧部带有一体化的安装凸耳，凸耳上预制安装孔位，无需额外制作安装支架，即可直接通过螺栓固定在墙面或者设备平面表面，安装作业便捷，固定后结构稳固，能承受一定的外力冲击不会出现移位。内部设置无铜材质的密封腔体，将带电部件完全封闭在隔爆结构内部，即使内部电路出现电弧引燃危险介质，也不会将火焰传导到壳体外部引发环境爆炸。壳体表面采用三层电镀搭配铬酸盐处理加环氧粉末涂层的复合防护工艺，具备极强的耐腐蚀性能，可在潮湿、有腐蚀性气体的环境中抵御锈蚀，延长设备使用寿命。每个导线穿入的轮毂开口处都配置了整体式衬套，一方面可以密封线缆与壳体之间的缝隙，提升整体隔爆性能，另一方面可以避免线缆绝缘层被壳体金属开口的锐边磨损，防止出现绝缘破损漏电的风险。开关的电气参数适配120-277V交流电路，额定通断电流为20安培，120V电压下可承载1马力负载，240V电压下可承载2马力负载，可满足常规工业照明、小型用电设备的配电控制需求。线缆接口采用1/2NPT螺纹规格，既支持两端进出线的贯通式接线，也支持单端进出线的死端式接线，可适配不同的现场布线需求，接线完成后可通过接口处的密封结构实现可靠的隔爆密封。在进行三维建模时，需要重点还原壳体的隔爆结合面尺寸精度，确保隔爆间隙符合防爆标准要求，同时要准确还原安装凸耳的孔位位置、操作手柄的扳动行程空间、线缆接口的螺纹尺寸，避免后续选型安装时出现干涉问题，还要还原内部密封腔体的结构边界，为后续的结构强度校验、隔爆性能验证提供准确的模型基础。
