大口径PE/PVC管道用卡扣式固定管夹

这款管夹主要适配公称外径315mm的PE、PVC-U类塑料管道，常见于市政给排水、建筑室内外给排水、化工流体输送、农田节水灌溉等管路布设场景，用来在管道敷设过程中对管段进行径向固定，避免管道因介质流动冲击、温度形变、外部荷载扰动出现移位、接口松脱的问题。

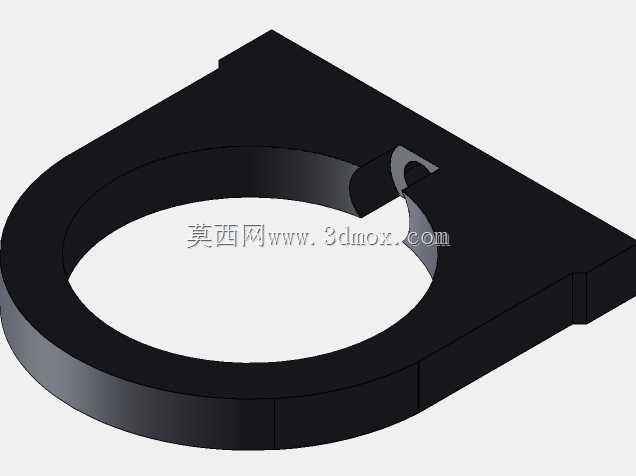

从结构设计来看，这款管夹采用单侧开口的C型卡扣结构，开口端预留了锁紧配合位，安装时不需要将整段管道串入夹体，只需要将开口对准管道径向推入，再通过配套紧固件锁紧开口端即可完成固定，相比传统闭合式抱箍，在长距离管线布设、后期管线改造维护时，能大幅降低安装操作难度，减少管线拆装工作量。夹体主体为带安装翼边的环形承托结构，环形内壁与管道外径匹配，能均匀包裹管道外壁，避免局部应力集中损伤塑料管道外壁，翼边部分预留了安装孔位，可通过膨胀螺栓、配套螺栓将管夹固定在墙面、管廊支架、设备安装基座上，形成稳定的支撑点位。

在安装边界上，这款管夹适配的管道外径公差需控制在塑料管道常规公差范围内，安装时夹体的环形轴线需与管道轴线保持同轴，避免偏斜导致局部受力过大；翼边安装面需要与固定基面贴合平整，若基面存在凹凸不平，需加装垫片调整，避免锁紧时夹体出现形变导致夹持力不足。在管路布设时，针对315mm口径的塑料管道，这类管夹的布设间距需要结合管道介质温度、敷设环境调整，常温给排水管线中，水平敷设的支撑间距通常控制在管道允许跨距范围内，垂直敷设时在管道接口下方、穿墙位置都需要设置固定点，抵消管道自重与介质流动带来的轴向、径向载荷。

设计过程中，夹体的壁厚经过载荷校核，能够承受满管状态下管道与介质的总重量，同时预留了一定的形变余量，适配塑料管道正常的热胀冷缩形变，避免温度变化时夹体对管道产生硬约束导致管道变形。开口处的锁紧结构做了加厚处理，锁紧时的应力不会传导到环形夹持段，避免长期使用后夹体出现开裂失效的问题。
