维特斯9090水封式管路锁闭装置结构

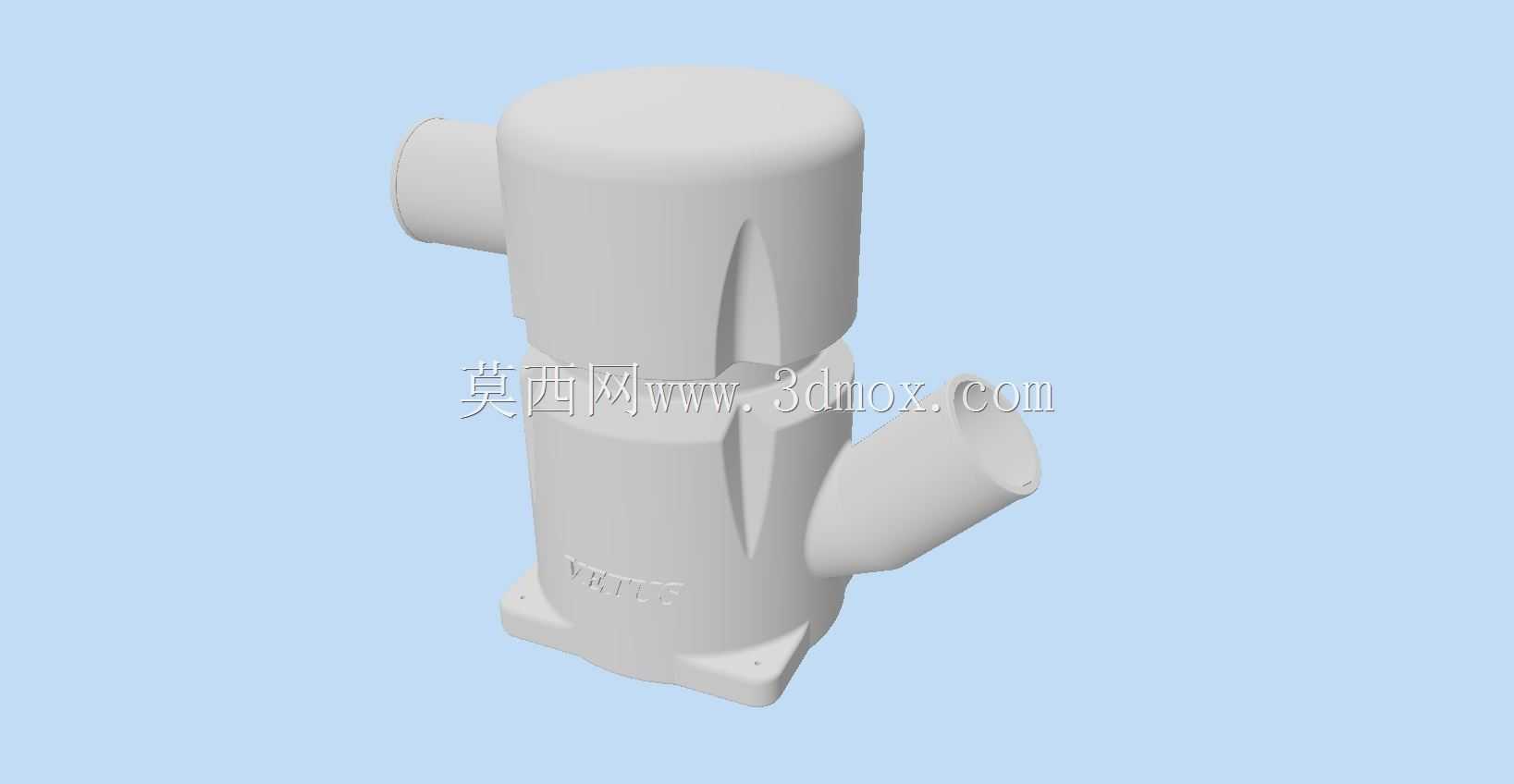

在民用建筑给排水、工业流体输送管网的运维场景里，管路锁闭与水封功能的集成部件一直是管网节点设计里容易被忽略但直接影响系统可靠性的环节，这款维特斯9090水封锁闭结构，正是针对供水管网支路管控、防串味防倒流需求开发的专用部件。从实际落地的使用场景来看，这类部件常安装在楼宇分户供水支管、小型工业循环水支路、暖通冷凝水排放管路的节点位置，一方面承担管路通断的锁闭管控功能，避免非授权人员随意操作管路阀门，另一方面依靠自身腔体的存水结构形成水封，阻断管路内的异味、有害气体沿管路反向扩散到室内或操作区域，同时也能在一定程度上缓解管路水锤带来的瞬时压力冲击。从结构设计思路来看，这款部件采用一体化立式腔体布局，主体为上下贯通的柱状腔体，侧向设置两个不同高度的管路接口，分别对应进水与出水方向，腔体底部预留带安装孔的固定法兰边，可直接通过螺栓固定在墙面支架或管路预埋基座上，不需要额外设计复杂的安装转接件。腔体内部的流道做了圆弧过渡处理，没有直角突变结构，能减少流体流经时的局部阻力损失，降低杂质在腔体内沉积堵塞的概率；水封段的高度设计符合给排水系统的常规压力要求，即使管路内出现短时负压，也能保证存水不会被完全抽吸破坏水封效果。两个侧向接口的管径匹配常规民用供水与小型工业支管的通用管径规格，接口端面做了标准密封面结构，可直接对接同规格的管材或快接接头，不需要现场额外加工密封结构。主体外壁设置了纵向加强筋结构，从顶部腔体一直延伸到底部安装法兰位置，既可以提升腔体整体的抗形变能力，承受管路1.6MPa级别的常规工作压力，也能在安装紧固时提供更好的受力支撑，避免安装过程中用力过大导致腔体开裂。顶部的操作端做了封闭防护结构，只有配套的专用工具才能操作内部的锁闭阀芯，日常运维时可以有效避免无关人员误操作导致的管路断水或泄漏问题。从安装边界来看，这款部件的整体外轮廓尺寸紧凑，立式安装时占用的横向空间很小，适合在管道井、吊顶内这类安装空间局促的场景使用，底部安装法兰的孔位间距符合通用管路支架的安装尺寸标准，现场安装时不需要重新打孔定制支架，能大幅缩短现场施工的周期。在建模过程中，所有配合面的公差都按照给排水管路配件的通用公差等级设置，密封槽的尺寸精度满足常规O型圈或平垫片的密封要求，接口的同轴度偏差控制在管路对接允许的范围内，不会出现安装后管路错位产生额外装配应力的问题。
