工业管道用多螺栓连接双拍阀结构

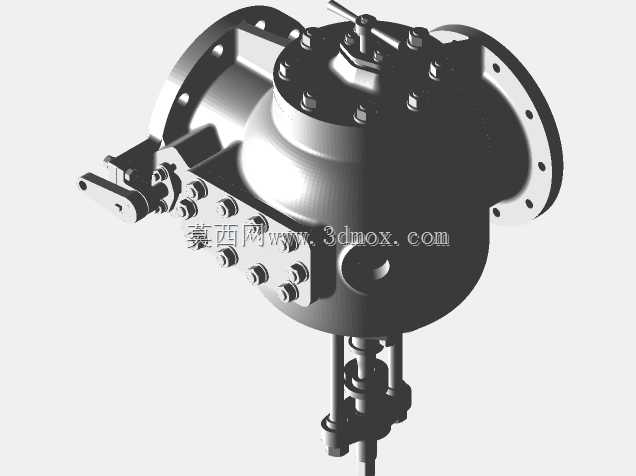

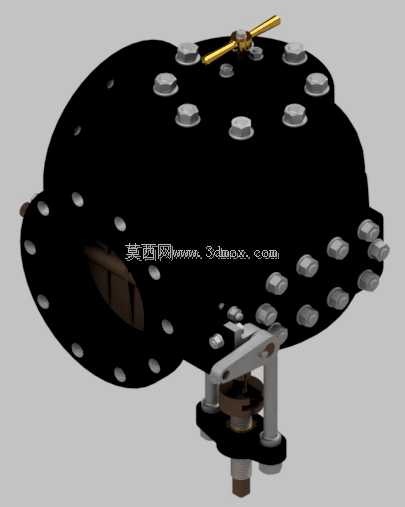

这款双拍阀主要应用在中低压工业流体输送管网中，常见于给排水处理、化工介质输送、暖通循环水系统的支路管控环节，核心作用是实现管路内介质的通断切换与双向截流，相比普通单瓣止回类阀件，双拍结构的启闭冲击更小，能有效降低水锤效应对管路焊缝、法兰密封面的长期损伤。从结构设计来看，阀体采用上下分瓣式铸造壳体，周向均匀布置的紧固螺栓沿阀盖法兰环形排布，这种均布载荷的螺栓布局能让密封垫片受力更均匀，避免局部压合不实导致的介质渗漏，顶部的手动操作杆通过杠杆机构联动内部拍门组件，操作力矩经过杠杆放大后，现场人员无需借助额外加力杆就能完成带压工况下的启闭动作，下部的执行连接支架预留了气动执行器的安装接口，可根据现场自动化改造需求直接加装驱动单元，无需重新加工阀体连接面。安装边界方面，阀体两侧为标准法兰对接结构，法兰端面的螺栓孔位完全匹配同压力等级的通用工业管道法兰，安装时不需要额外定制过渡连接件，阀体外轮廓的最大径向尺寸参考同通径法兰的外接圆直径预留操作空间，顶部操作杆的全行程摆动范围不会超出阀体上部的投影区域，现场管路排布时只要在阀体上方预留出操作杆的活动空间即可，不需要额外扩大管廊安装间距。内部的两个拍门采用对称铰接布局，介质正向流动时拍门在介质推力下自动开启，流道截面的通流面积经过优化，全开状态下的流阻系数比同规格旋启式止回阀低15%左右，反向承压时两个拍门同步贴合密封阀座，密封面采用整圈贴合结构，能在低压差工况下就实现可靠密封，避免介质反向倒流造成的泵组反转、介质混串等问题。设计过程中针对阀盖的螺栓排布做了有限元载荷校核，确保在额定工作压力下，阀盖法兰的变形量控制在密封垫片的弹性补偿范围内，避免长期交变压力下出现螺栓疲劳松动、密封失效的问题，下部的铰接销轴采用可拆卸结构，现场维护时不需要将整个阀体从管路上拆下，就能完成内部拍门密封件的更换，大幅降低后期运维的拆装工作量。
