外螺纹型杆端关节轴承三维建模作品

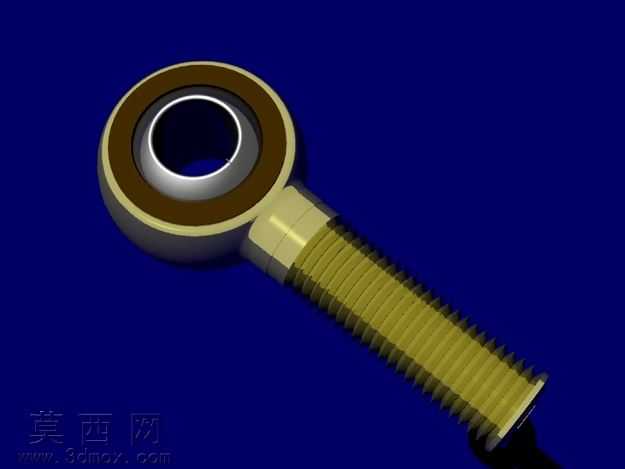

本作品为杆端关节轴承的三维建模成果，建模阶段以实际工业应用的杆端Uniball轴承实物尺寸为基准，首先通过草图绘制勾勒出轴承头部的环形轮廓与杆部的外螺纹柱体基础形态，对轴承内圈、外圈、衬垫层、螺纹杆身各部分的比例进行精准校准，确保各部件衔接处的尺寸公差符合机械设计常规标准。建模过程中对关节轴承的核心铰接结构做了精细化处理，内圈与外圈的配合间隙按照实际转动需求预留合理空间，还原了杆端轴承可实现多维度角度偏转的结构特性，螺纹杆身部分采用螺旋扫描特征生成标准外螺纹，螺纹牙型、螺距参数符合通用紧固件规范，避免了简化建模导致的结构失真。材质与渲染阶段，针对不同部件匹配对应材质属性：轴承内圈采用高硬度轴承钢材质，调整金属粗糙度参数模拟精加工后的亮面金属质感，外圈与衬垫层分别赋予合金结构钢与自润滑复合材料材质，通过调整漫反射、高光参数区分不同材质的视觉差异，螺纹杆身做了镀锌防锈层的材质效果，呈现出淡金色的金属镀层质感，背景选用高对比度深蓝色突出模型主体，搭配柔和的环境光与定向补光，清晰展现各部件的结构层次与材质细节，渲染输出的效果图完整呈现了杆端关节轴承的外观形态与结构特征。设计思路上围绕杆端轴承的实际应用场景展开，重点还原其铰接传动、螺纹连接的核心功能结构，摒弃了非必要的冗余细节，既保证模型结构的准确性，也兼顾了三维模型的轻量化，可直接用于机械装配演示、机构运动仿真、产品宣传展示等场景，模型各部件为独立可编辑特征，方便后续根据不同规格参数进行尺寸调整与改型设计。
