乳腺X线筛查诊断医疗设备结构设计

这款设备主要面向各级医疗机构的放射科、乳腺专科门诊场景使用，核心用途是完成乳腺组织的X线摄影检查，通过低剂量X射线穿透乳腺组织获取清晰的影像学资料，辅助临床医师发现乳腺内的微小钙化灶、结节、结构扭曲等早期病变征象，是乳腺癌早筛流程中不可或缺的专用诊疗设备。

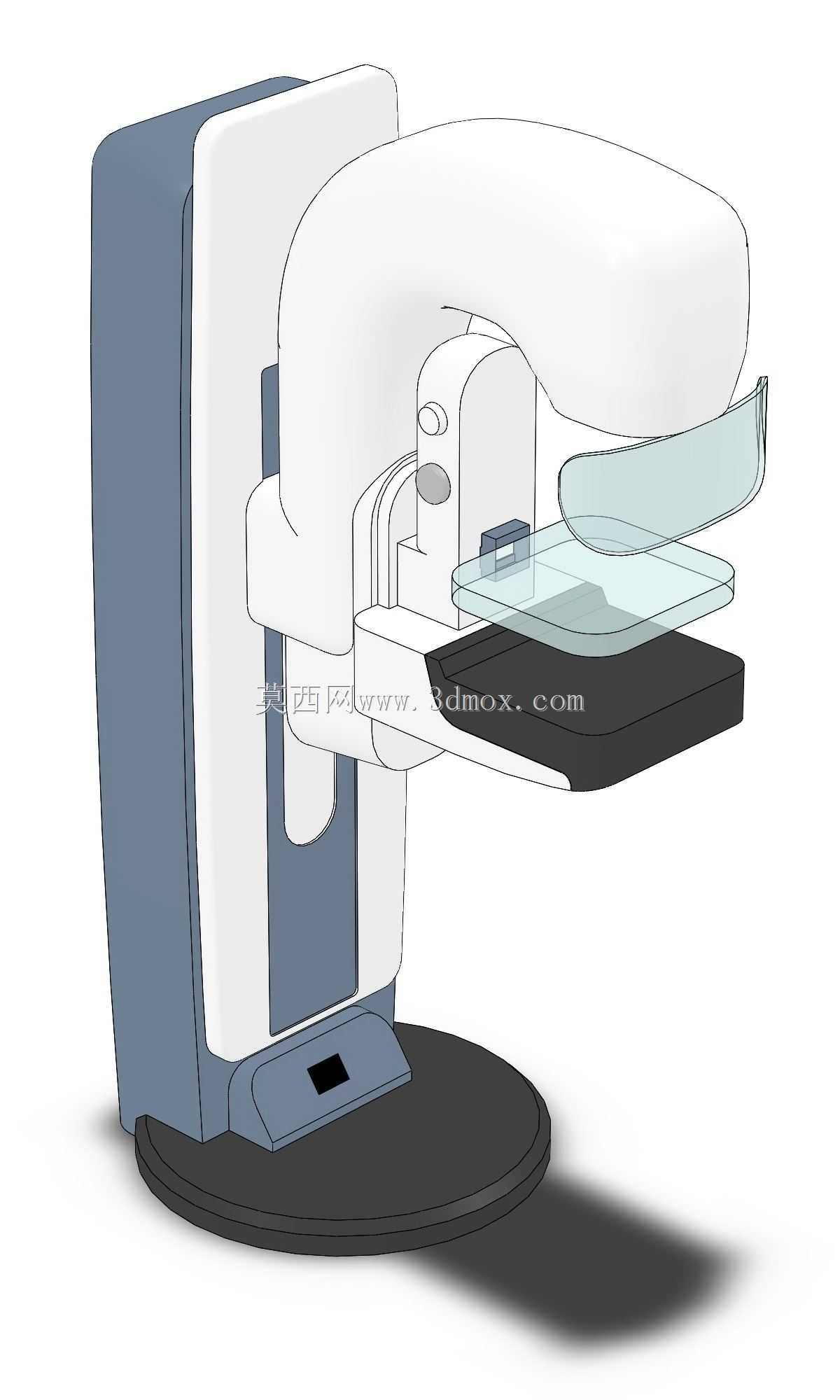

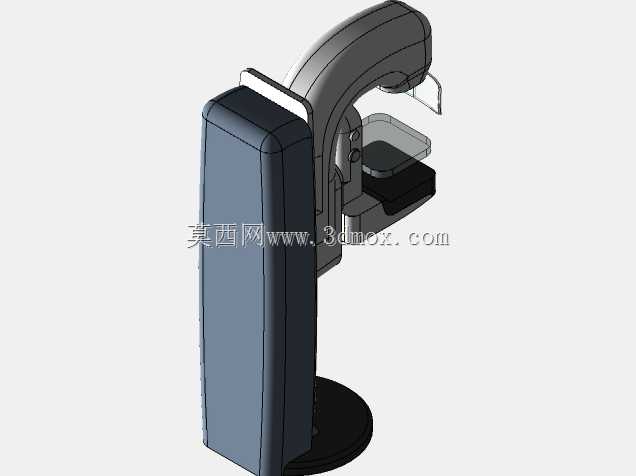

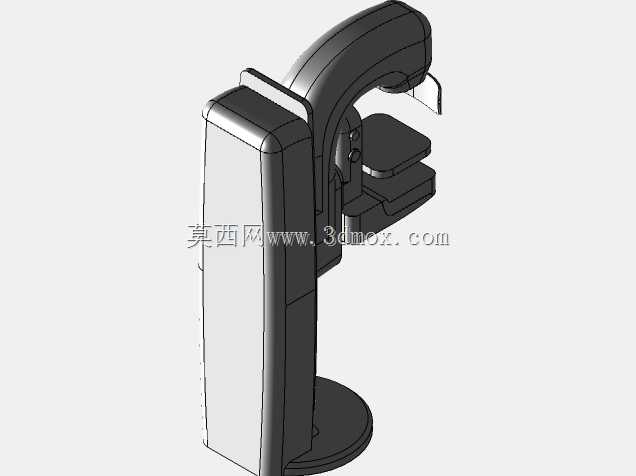

从功能特性来看，设备采用C型悬臂的结构布局，悬臂可沿垂直立柱完成多档位高度调节，同时支持一定角度的旋转倾斜，适配不同身高、不同检查体位的受检者需求，既可以完成常规的头尾位、内外斜位摄影，也能根据病灶位置调整投照角度，获取更具诊断价值的影像。检查平台配备两层透明承托板，上层为可升降的压迫板，检查过程中可根据乳腺厚度调整压迫力度，将乳腺组织均匀压薄，减少组织重叠对影像判读的干扰，同时降低所需的X线辐射剂量；压迫板的压力反馈做了专门的结构优化，压力阈值设置在临床安全范围内，避免受检者产生过度的不适感。设备底部采用圆形配重底座，内置平衡配重块，抵消悬臂伸出后的倾覆力矩，无需额外地面固定即可满足整机稳定性要求，安装时仅需预留平整的硬质地面空间，底座直径约1.2米，设备总高度约1.8米，悬臂完全伸出时前端距立柱中心的水平距离约0.7米，安装时需在设备周边预留至少0.8米的操作空间，方便医护人员调整设备位置、引导受检者摆位。

设计过程中优先考虑临床操作的人机工程学需求，操作按键集中设置在悬臂靠近医护人员的一侧，无需大幅转身即可完成压迫板升降、曝光触发等常用操作；设备外壳采用圆角过渡设计，避免尖锐棱角对受检者造成磕碰，外壳材质选用易清洁的医用级工程塑料，可耐受常规医用消毒剂擦拭，满足诊疗场所的院感防控要求。立柱后侧的腔体用于集成高压发生器、控制电路等核心电气组件，布局上做了强弱电分离设计，减少电气干扰对影像成像质量的影响，同时预留了检修门，方便后期维护时快速更换组件。承托板采用高透光的低衰减材质，尽可能减少X线在穿透承托板时的剂量损失，提升影像的清晰度。
