6V直流驱动微型隔膜式空气泵结构

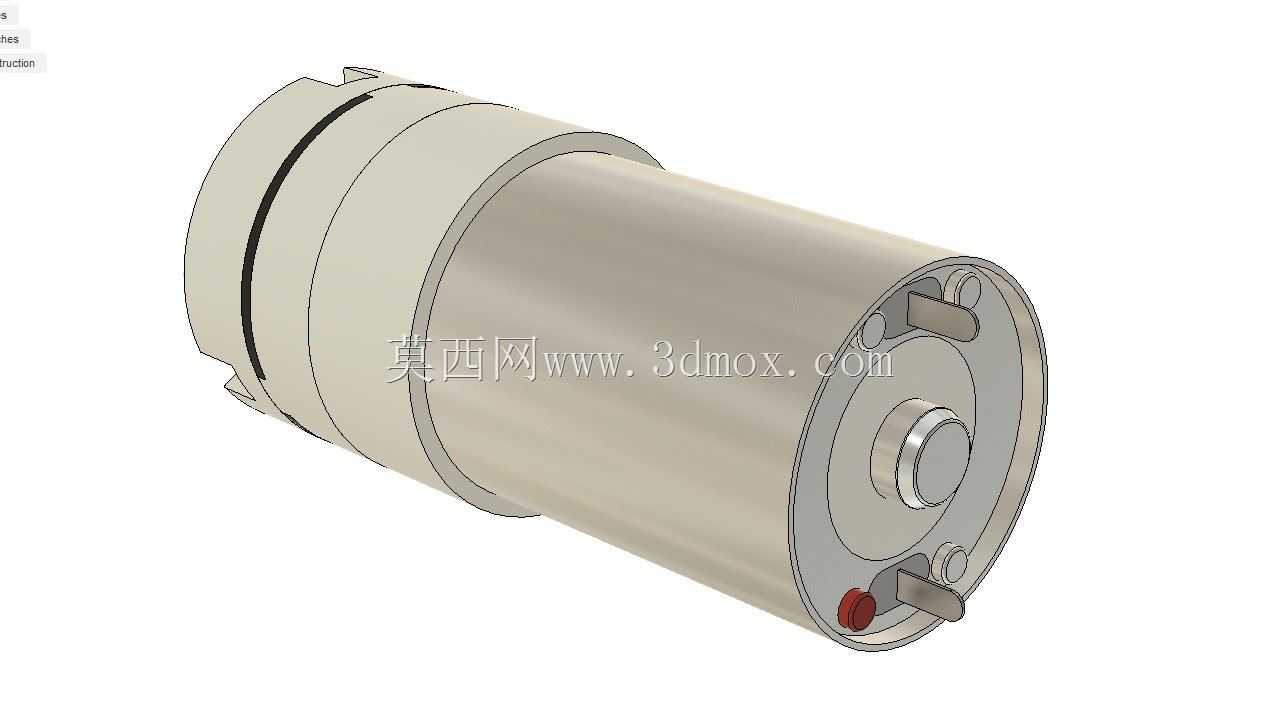

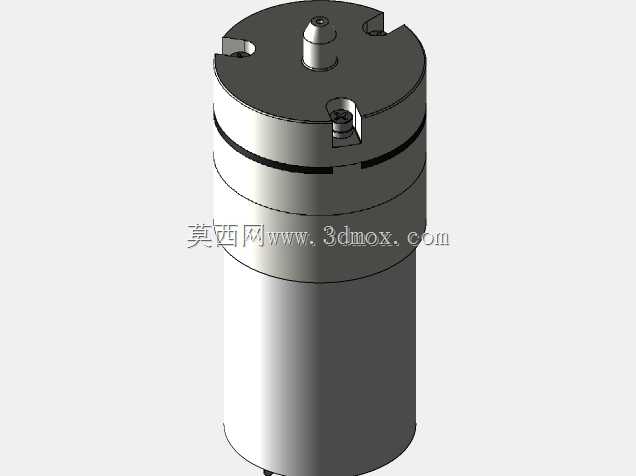

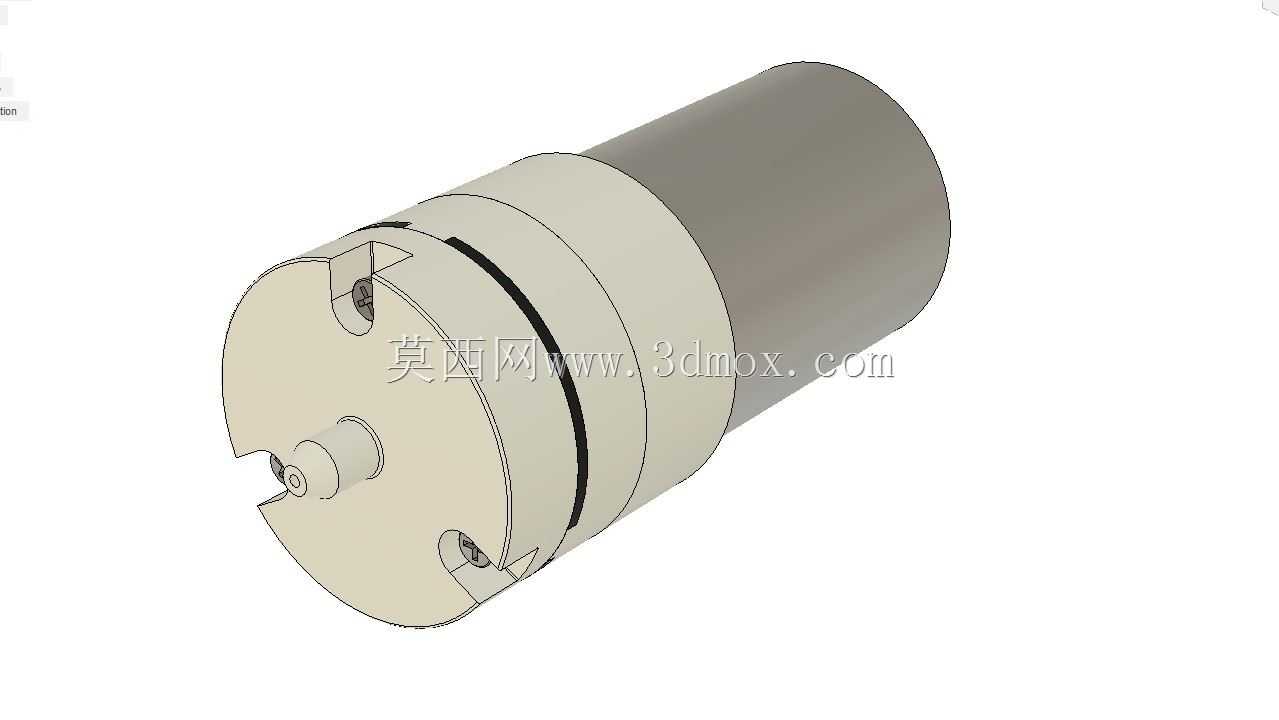

这款微型空气泵采用6V直流有刷电机直驱偏心结构，整体为同轴圆柱布局，主体分为动力段与泵头段两部分，动力段为标准圆柱电机壳体，泵头段直径略大于电机壳体，两段通过周向三颗均布螺丝锁紧固定，中间夹有密封胶圈实现气腔密封。泵头端面预留偏心输出轴头，轴头旁设置两个对称的气嘴接口，分别作为进气与出气通道，端面同时预留三个安装定位缺口，可直接卡入配套设备的安装卡槽，无需额外设计复杂固定结构，安装边界可直接参考圆柱外轮廓，轴向总长度控制在常规微型动力件适配范围内，径向最大尺寸不超过常见370电机的安装直径，能直接嵌入小型手持设备、桌面级小型装置的内部腔体。

在实际应用场景中，这类微型气泵常被用于小型机器人的气动吸附末端，为负压吸盘提供持续抽气动力，也可用于便携检测设备的气体采样回路，或是小型医疗护理设备的气压供给单元，还能适配桌面型小型气动执行机构的动力源需求。设计时优先考虑了小空间下的集成适配性，将电机输出轴与泵体偏心轮直接耦合，省去了中间传动齿轮结构，既压缩了轴向尺寸，也降低了传动过程中的噪音与能量损耗，泵头内部采用柔性膜片作为往复压缩部件，相比活塞结构摩擦阻力更小，低电压下也能顺利启动，适配电池供电的低功耗设备需求。

从结构设计逻辑来看，泵头的密封结构采用端面压紧密封，胶圈的压缩量控制在合理区间，既保证气腔不会出现漏气泄压，也不会因为压缩量过大导致壳体装配应力集中，长期运行后也不会出现胶圈永久变形失效的问题。安装缺口的位置与气嘴的角度做了对应设计，装配时可通过缺口快速定位气嘴朝向，避免装配后管路弯折影响气路通畅。电机与泵体的连接螺丝采用沉头设计，螺丝端面不超出泵头外轮廓，不会在安装时与周边结构产生干涉，整体外轮廓无突出尖锐结构，在紧凑设备内部布线、走管时不会刮伤线缆或气管。

选型适配时需要注意，该泵的工作压力与流量适配小容积气路场景，不适合大流量、高压力的气动回路，安装时需要预留气嘴的管路插接空间，轴向需要预留少量散热间隙，避免电机长期运行热量堆积影响使用寿命，泵体本身的重量较轻，安装时无需额外设计高强度支撑结构，普通塑料卡槽即可完成固定，适合轻量化设备的集成设计使用。
