双缸正负压呼吸辅助通风泵结构

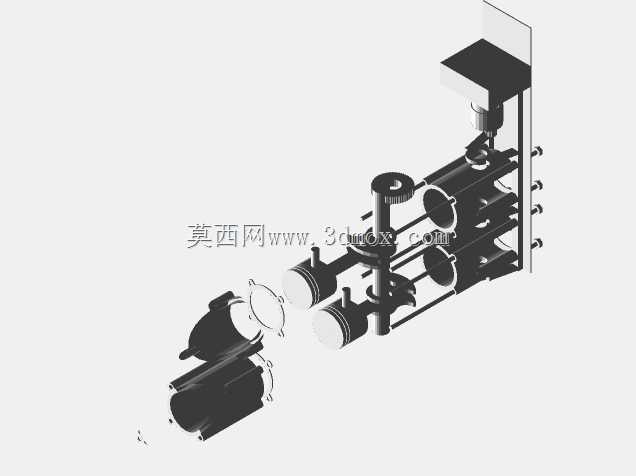

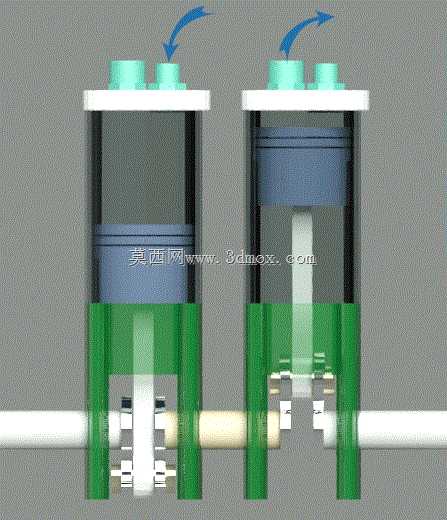

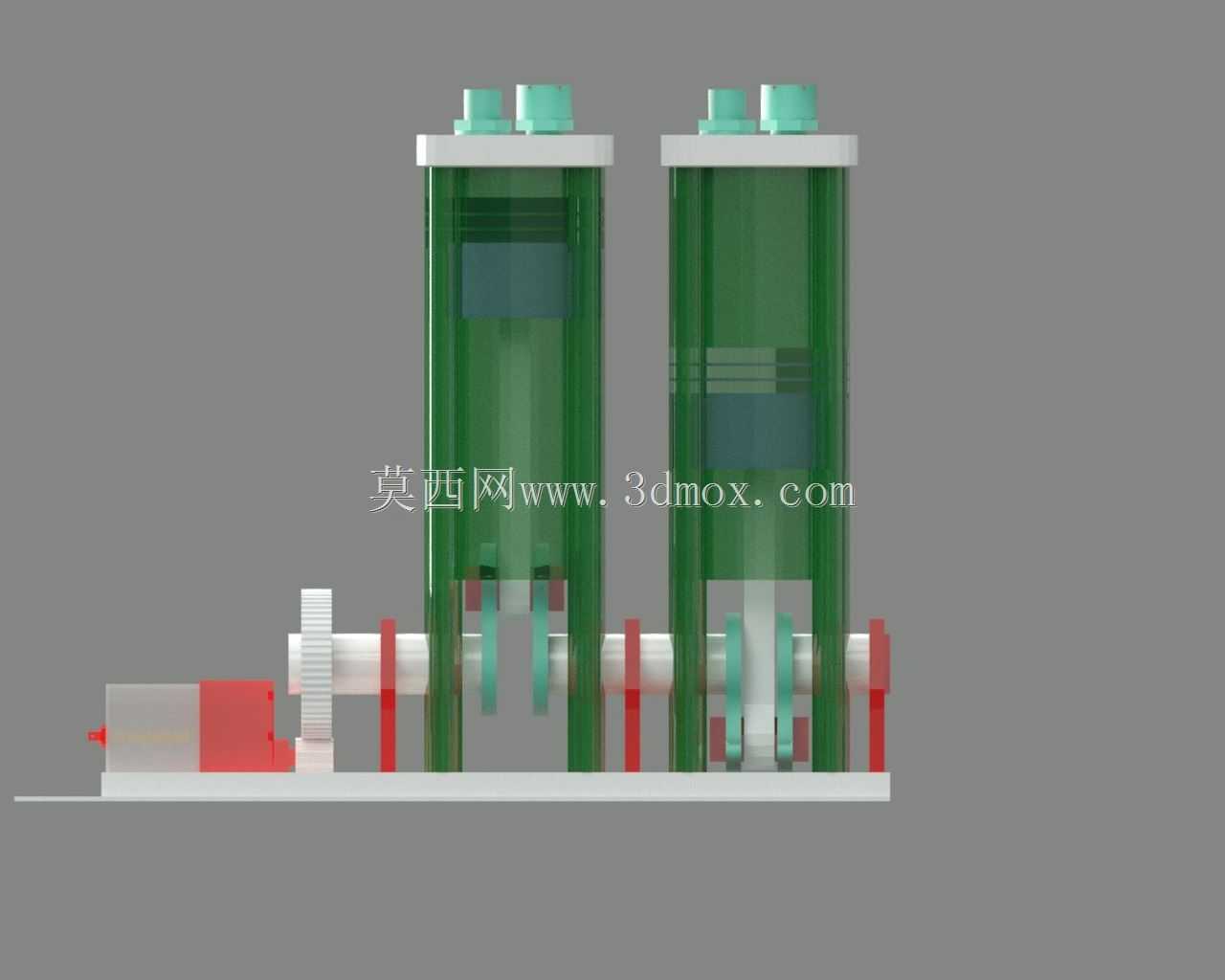

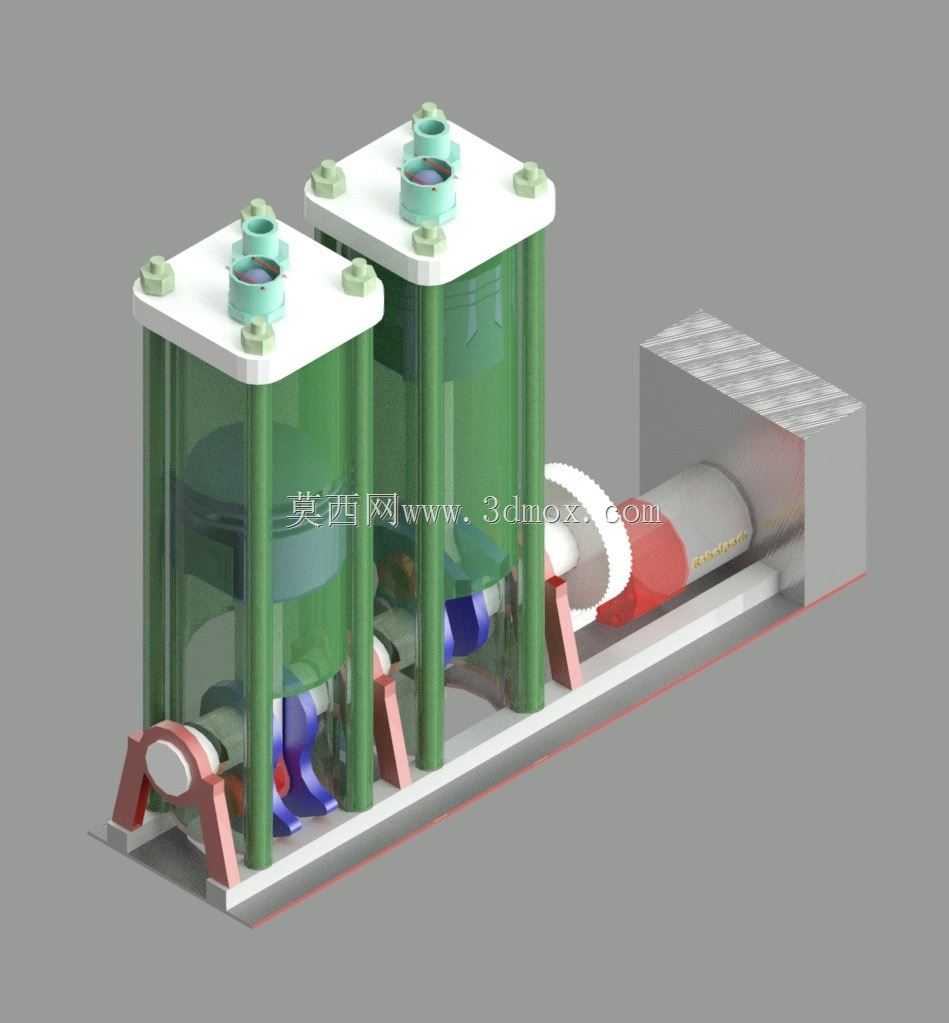

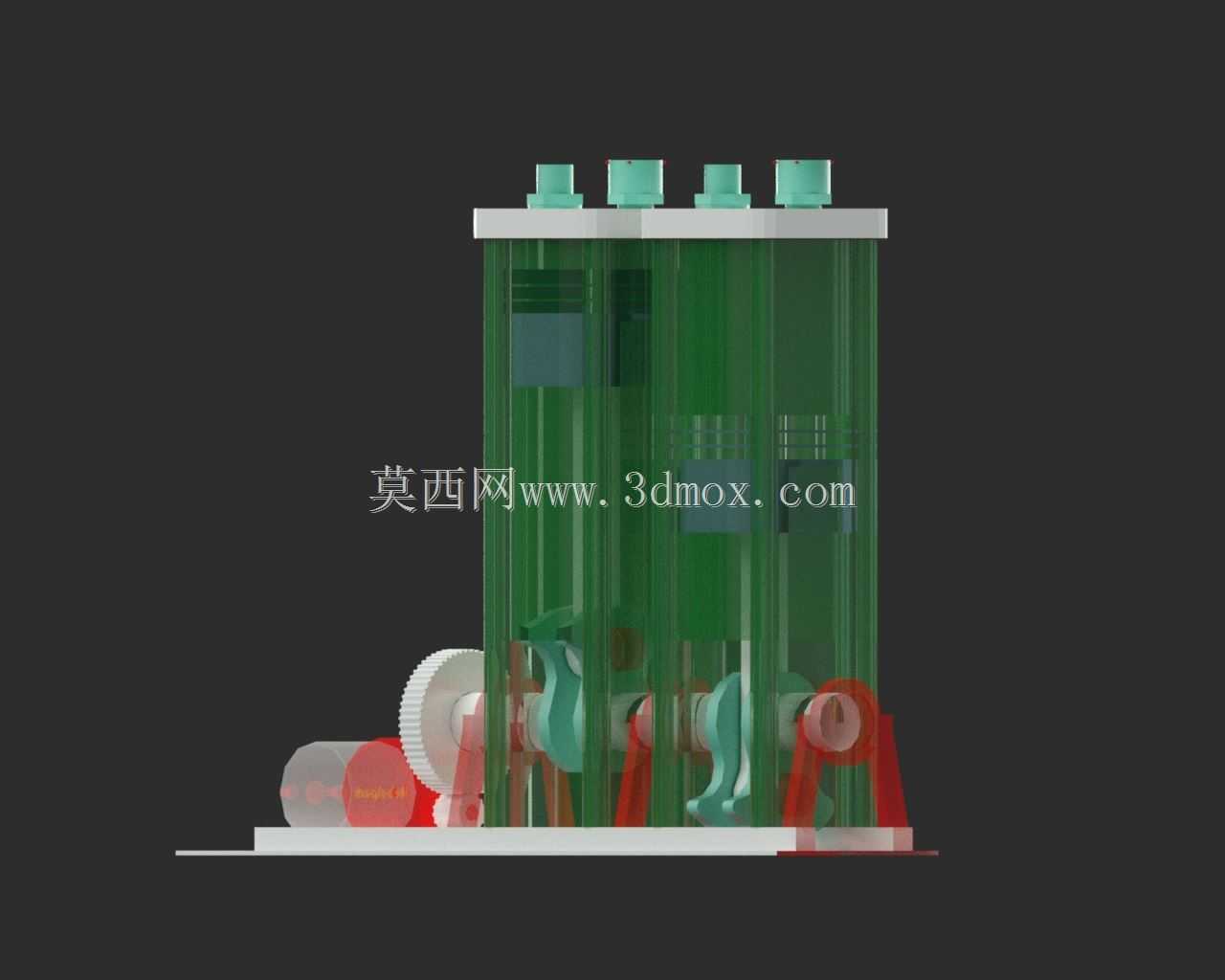

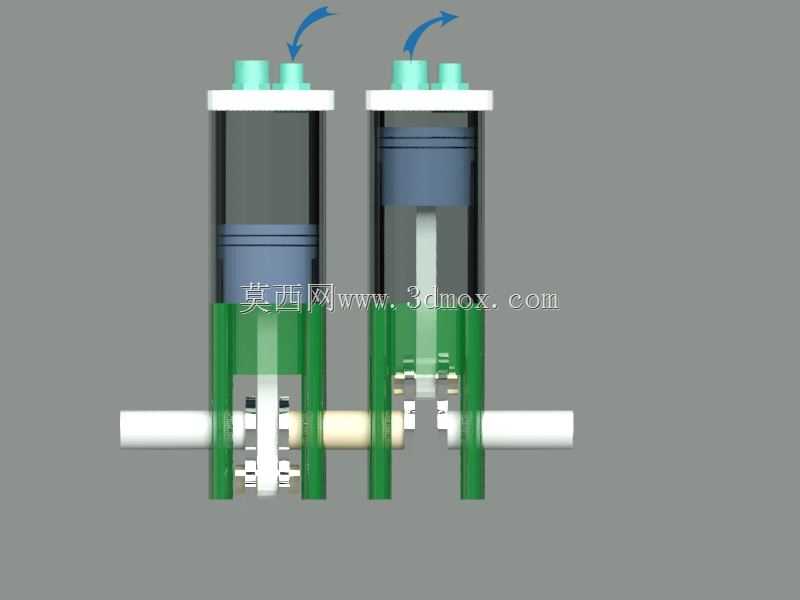

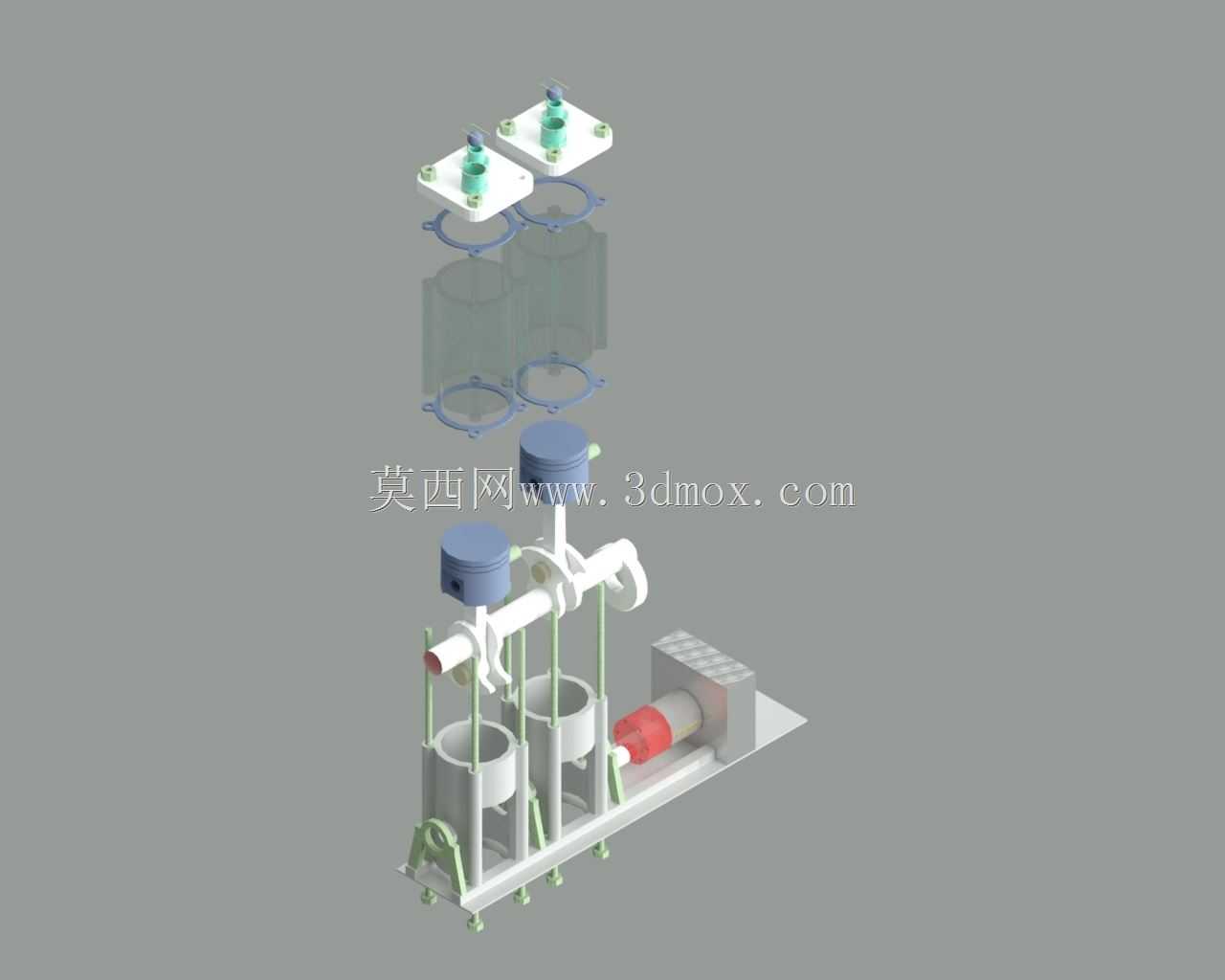

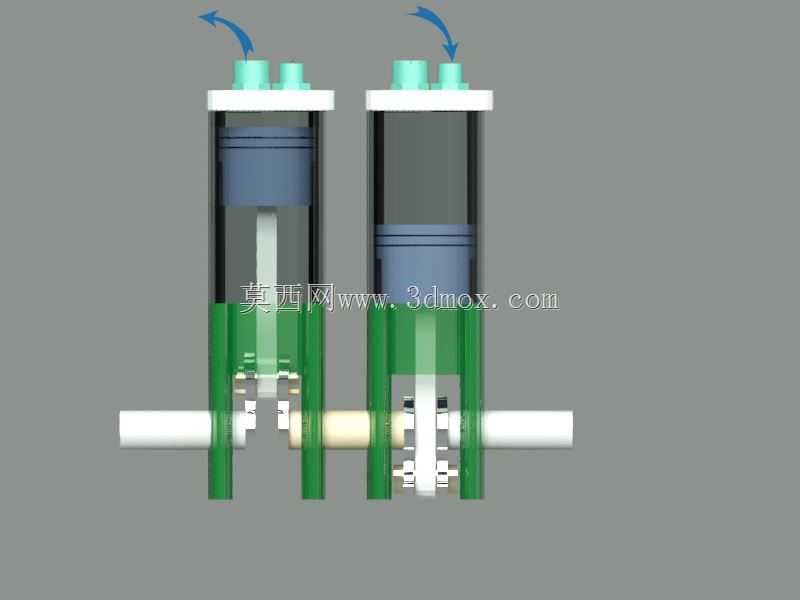

这款双缸结构的通风装置，核心功能是通过往复运动产生具备肺呼吸特性的正负交替气流，工作逻辑与发动机气缸往复做功、医用注射器推吸流体的原理同源，依靠布置在气路端的单向阀组完成空气的吸入与定向推送，可适配呼吸辅助场景的气流供给需求。从结构设计层面看，整套装置的气缸组件全部支持3D打印加工，能在应急场景下快速完成核心部件的制备，配套动力部分选用适配充电电池供电的活塞驱动电机，搭配功率调节模块可实现输出参数的灵活调整；气路密封环节的阀球、垫圈采用橡胶材质制备，兼顾密封性能与往复运动的耐用性，其余非受力结构件可选用亚克力或PVC材料加工，在满足结构强度要求的前提下大幅降低整体重量与加工成本。整套结构的紧固连接采用黄铜螺栓，从底部安装底板一直贯穿连接至顶部缸盖罩，将立式双缸、动力单元、气路组件全部整合为一体式结构，避免分散装配带来的密封泄漏、同轴度偏差问题。动力端的转速可通过外接控制器实现无级调节，能够匹配不同场景下的呼吸频率、气流流量需求，输出端可搭配湿化器、面罩组件完成空气向使用端的输送，也可根据使用场景需求，将负压吸引通路与按摩室等需要负压供给的场景配套使用。从安装边界来看，整套装置采用卧式底座安装形式，双缸立式布置在底座前端，动力单元沿底座轴向布置在双缸后侧，整体横向占用空间小，安装时仅需固定底座四角的安装位即可完成整机固定，气路接口全部布置在缸盖顶部，外接管路时无需拆解主体结构，后期维护更换密封件仅需拆开顶部缸盖即可完成操作，日常运维难度较低。气路单向阀采用直通式结构设计，气流阻力小，正负压切换时的响应速度快，能够匹配较高频率的往复运动需求，不会出现阀片滞后导致的气流串腔问题，双缸交替工作的结构形式也让输出气流的波动更小，相比单缸结构的脉冲式气流，输出的正负气压过渡更平缓，适配呼吸辅助场景时的使用舒适度更高。
