NEMA23步进电机配套减震安装支架

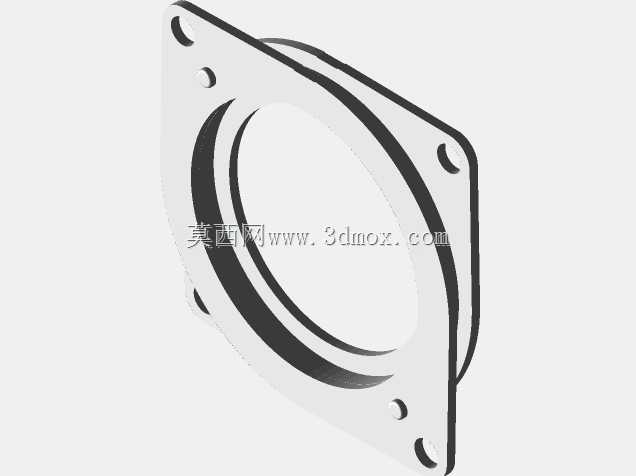

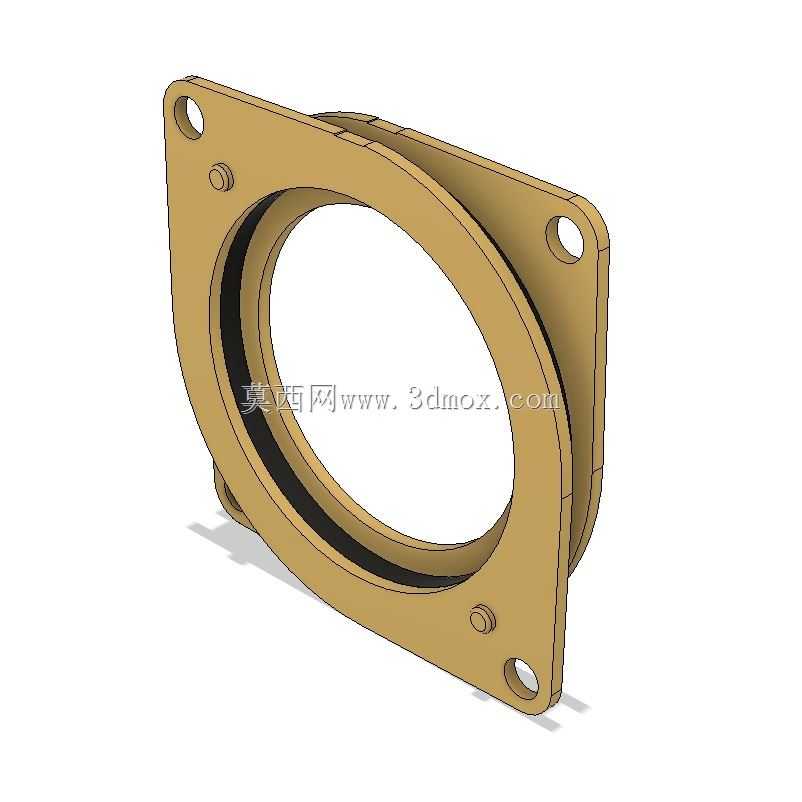

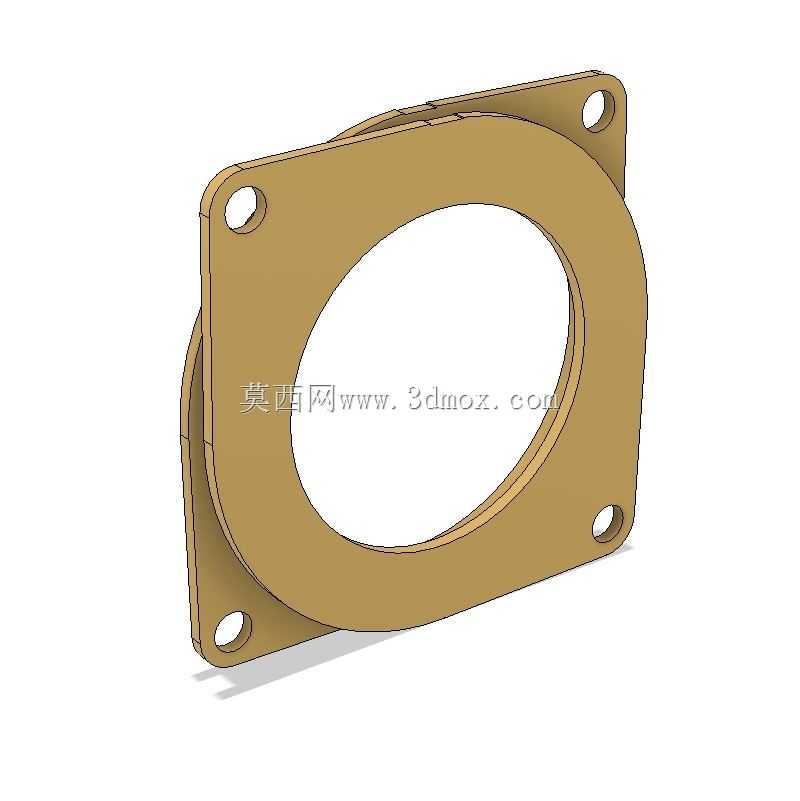

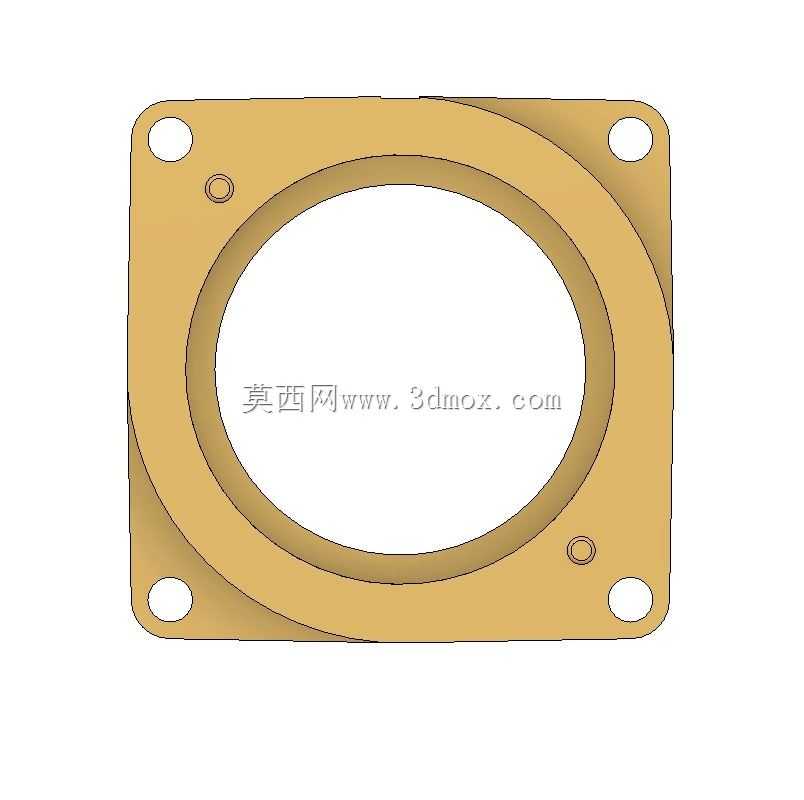

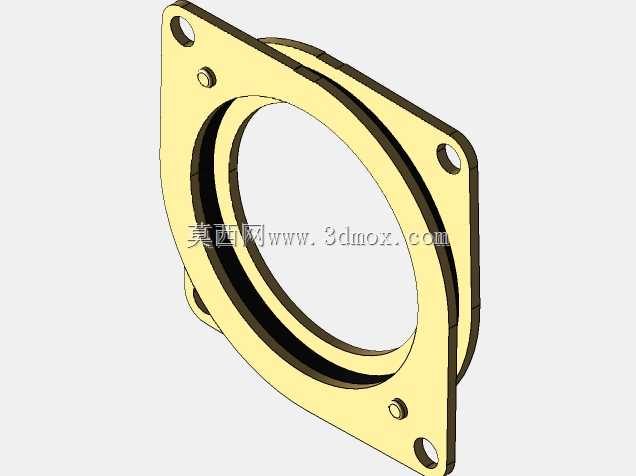

在小型自动化设备、桌面数控装置、3D打印传动单元这类搭载NEMA23规格步进电机的场景里，电机运行时的振动传导一直是影响整机运行精度的常见问题，这款配套安装支架正是针对这一实际工程需求设计的结构件。支架主体采用金属材质加工，整体为带安装耳的法兰式结构，中心大尺寸通孔完全匹配NEMA23步进电机的前端止口尺寸，所有安装孔位的位置、孔径均直接取自对应规格电机的实测安装尺寸，不需要额外做适配加工就能完成电机与支架的预装。和常规刚性电机支架不同的是，这款支架在与电机接触的内环位置集成了一圈橡胶圈，橡胶圈被嵌合在金属支架的环形槽内，不会在装配或设备运行过程中出现移位脱落的问题。当电机固定在支架上时，电机的止口外壁与橡胶圈紧密贴合，电机运行时产生的高频微振动会先经过橡胶圈的阻尼缓冲，再传导到设备安装面板上，能有效降低振动带来的紧固件松动、定位精度偏移、运行共振异响等问题。从安装边界来看，支架四个角的安装耳上预留了贯通的安装孔，孔位间距严格匹配NEMA23电机的标准安装孔距，既可以通过这四个孔将支架预先固定在设备的安装立板或机架面上，再将电机推入支架中心孔完成锁紧，也可以先把电机和支架组装为整体，再统一固定到设备上，适配不同装配流程的作业需求。支架整体厚度控制在合理范围，不会额外占用过多的轴向安装空间，对于安装空间局促的小型传动单元来说，不会出现支架和同步轮、联轴器等相邻传动件发生干涉的情况。金属支架本体的结构做了等强度优化，在保证安装刚性、不会因电机扭矩输出产生形变的前提下，去除了非受力区域的多余材料，既控制了整体重量，也避免了不必要的材料浪费。在实际选型使用时，只需要确认搭载的电机为NEMA23标准安装尺寸，就可以直接选用这款支架，不需要重新测绘设计安装结构，能大幅缩短小型传动模组的设计开发周期，尤其适合桌面级自动化设备、小型雕刻机、送料机构这类对振动控制有一定要求，同时安装空间有限的应用场景。橡胶圈的阻尼特性也能抵消一部分电机启停瞬间的冲击载荷，减少安装螺栓受到的交变应力，提升整套传动结构的长期运行稳定性。
