非接触式管道流量调节夹阀结构设计

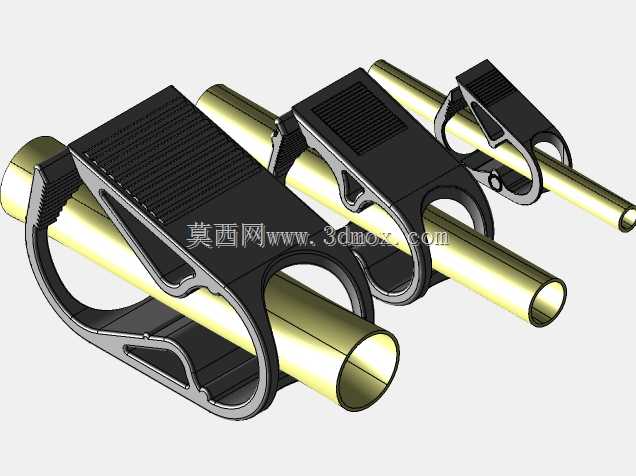

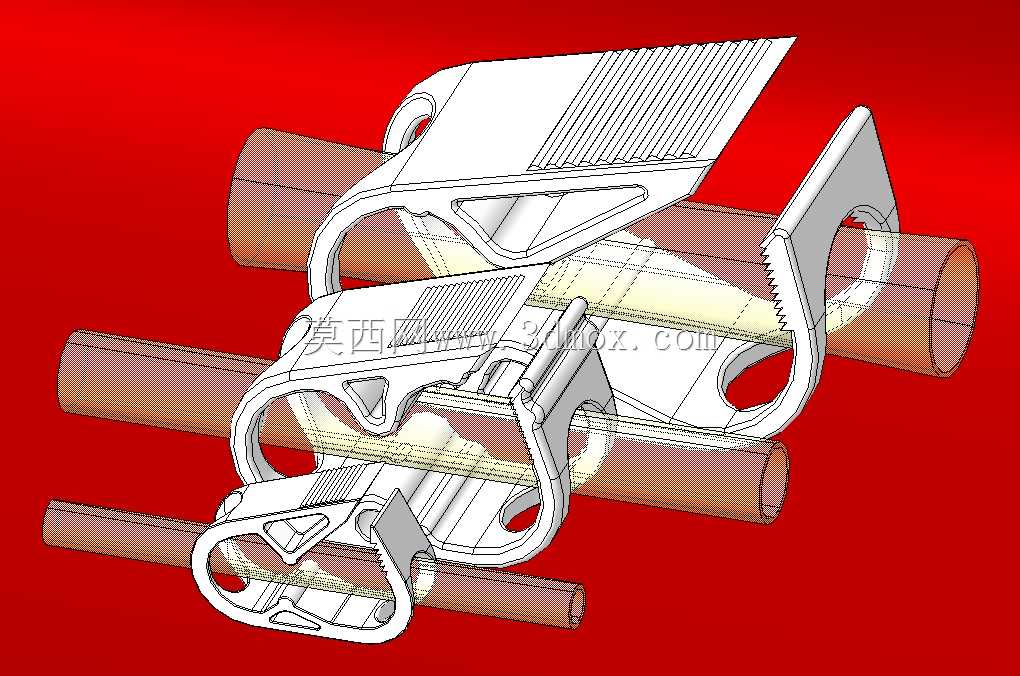

这类非接触式流量调节结构，主要应用在对洁净度有要求的流体输送管路中，常见于制药配液、食品级流体输送、实验室高纯试剂管路这类场景，核心优势是调节构件不直接接触管内介质，能避免介质被构件污染，也能防止腐蚀性介质对调节构件的侵蚀，省去了阀体内腔接触介质部分的防腐、洁净处理工序。从结构设计逻辑来看，整个调节机构采用卡扣式抱合结构，不需要截断原有管路就能完成安装，适配不同壁厚的柔性输送管，安装时只需要将机构卡合在管路外壁，通过夹紧结构的行程变化挤压柔性管路，改变管路的通流截面积，以此实现流量从全开到全闭的无级调节。结构上做了对称式的受力设计，三个夹爪同步动作时，对管路的挤压力均匀分布，不会出现单侧挤压导致的管路褶皱、局部应力集中问题，能有效延长柔性管路的使用寿命，避免管路因长期单侧受压出现开裂、漏液的情况。夹爪内侧做了锯齿状防滑结构，卡合在管路外壁时不会因为管路内压波动出现机构滑移、位置偏移的问题，保证调节后的流量状态稳定。从安装边界来看，该结构适配的管路外径覆盖常规小口径流体输送管范围，安装时不需要额外的法兰、焊接工序，只需要保证安装位置的管路平直段长度满足机构卡合尺寸即可，不需要对原有管路做裁切改动，后期维护更换管路时也能快速拆卸机构重复使用。设计时特意将操作受力点做了杠杆式优化，手动调节时不需要太大的操作力就能完成管路的夹紧与松开，即使是小通径带压管路，也能轻松完成流量调节动作，不需要额外配备辅助工具。结构的镂空设计一方面减轻了整体重量，另一方面能直观观察到管路被挤压的形变状态，方便操作人员直观判断当前的通流开度，不需要额外加装开度指示构件。整个机构没有与介质接触的内腔结构，不存在介质残留、积液的死角，用在卫生级要求的场景中，不会因为阀腔存液导致介质变质、交叉污染的问题，相比传统接触式调节阀，省去了定期拆解清洗阀腔的维护工作量。
