医用SGCHL氧气阀分流结构设计

在医用呼吸供氧、工业氧气管路布设场景中，氧气分流输出的稳定性直接关系到终端用气安全与供给效率，这款氧气阀分离器正是针对多终端供氧的分流需求完成的结构设计。从实际使用场景来看，该部件可接入中心供氧主管路，将单路高压氧气稳定分流至多个独立输出端，适配病房床头多设备供氧、移动氧源多接口接驳、小型制氧设备终端分流等工况，能在持续供氧过程中维持各支路气压均衡，避免单支路气压波动影响其他终端的氧气输出精度。

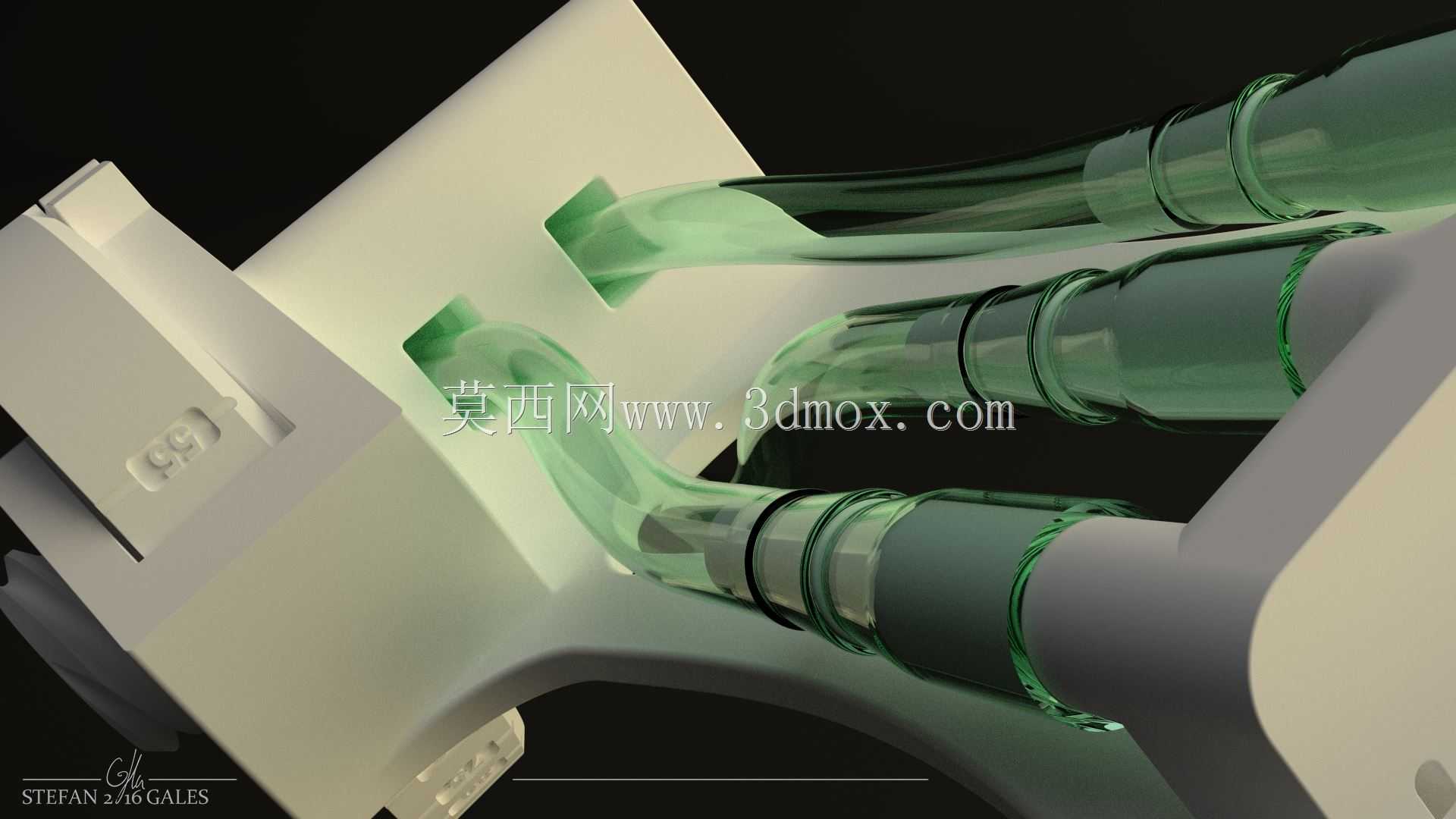

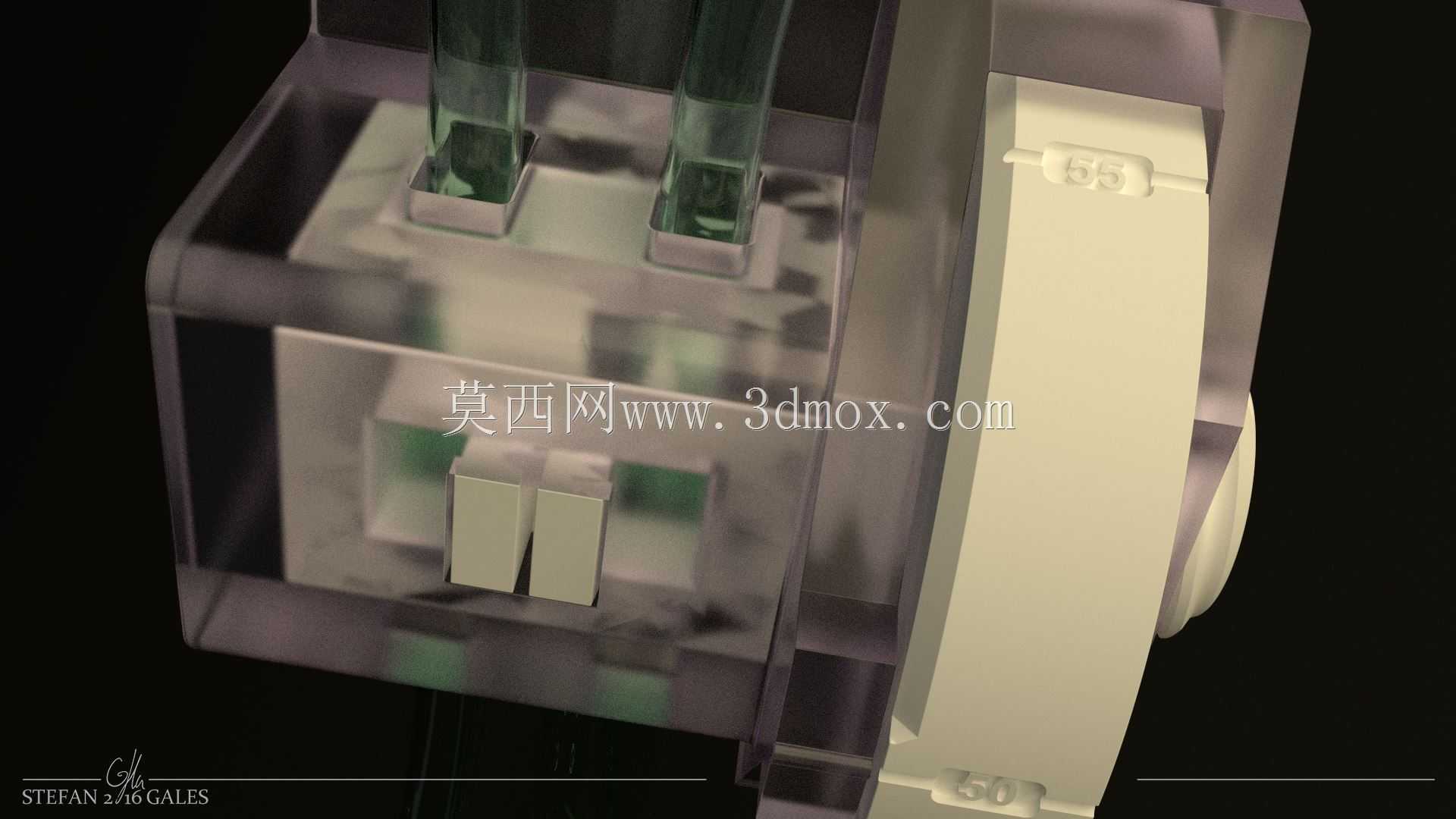

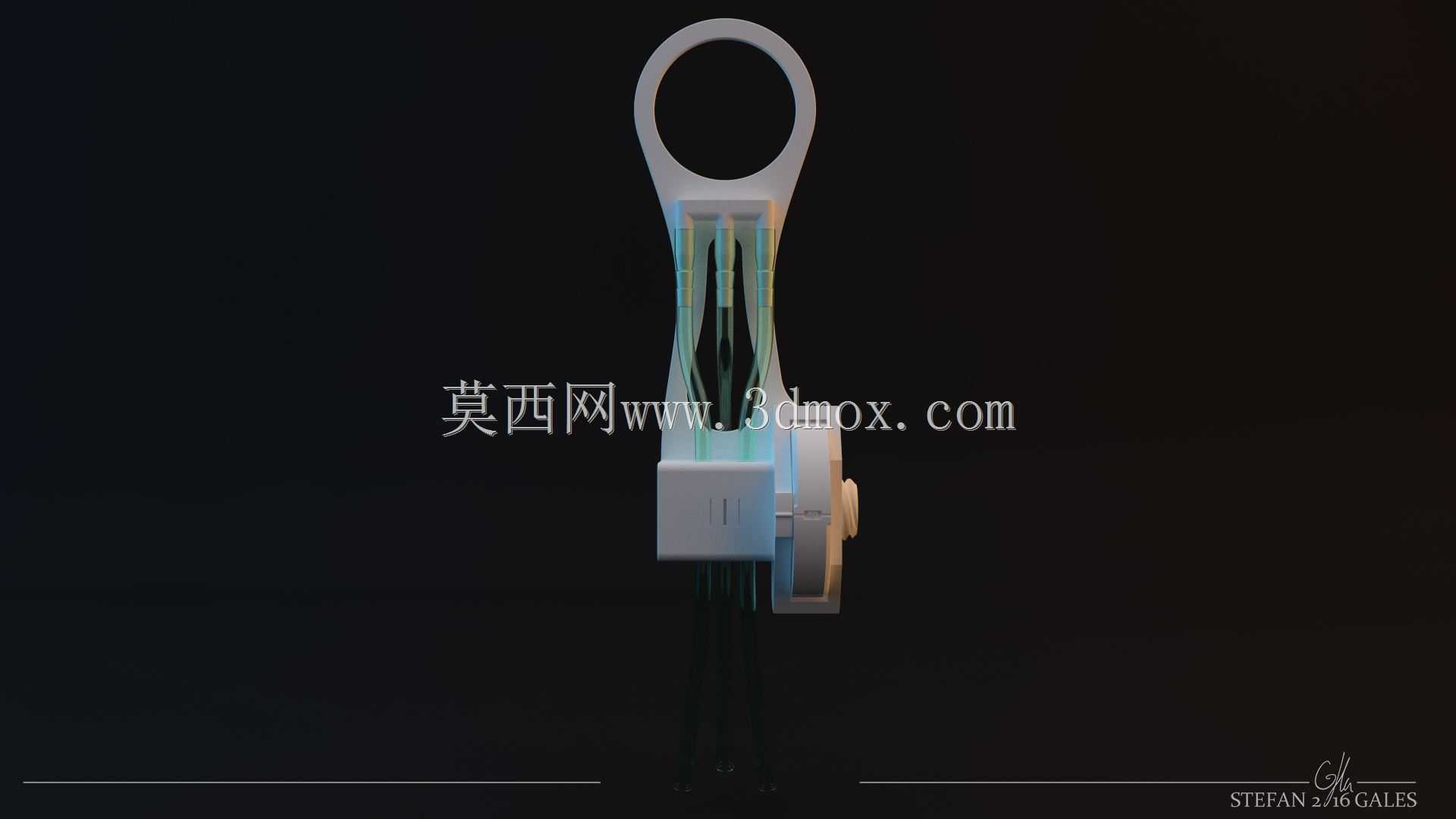

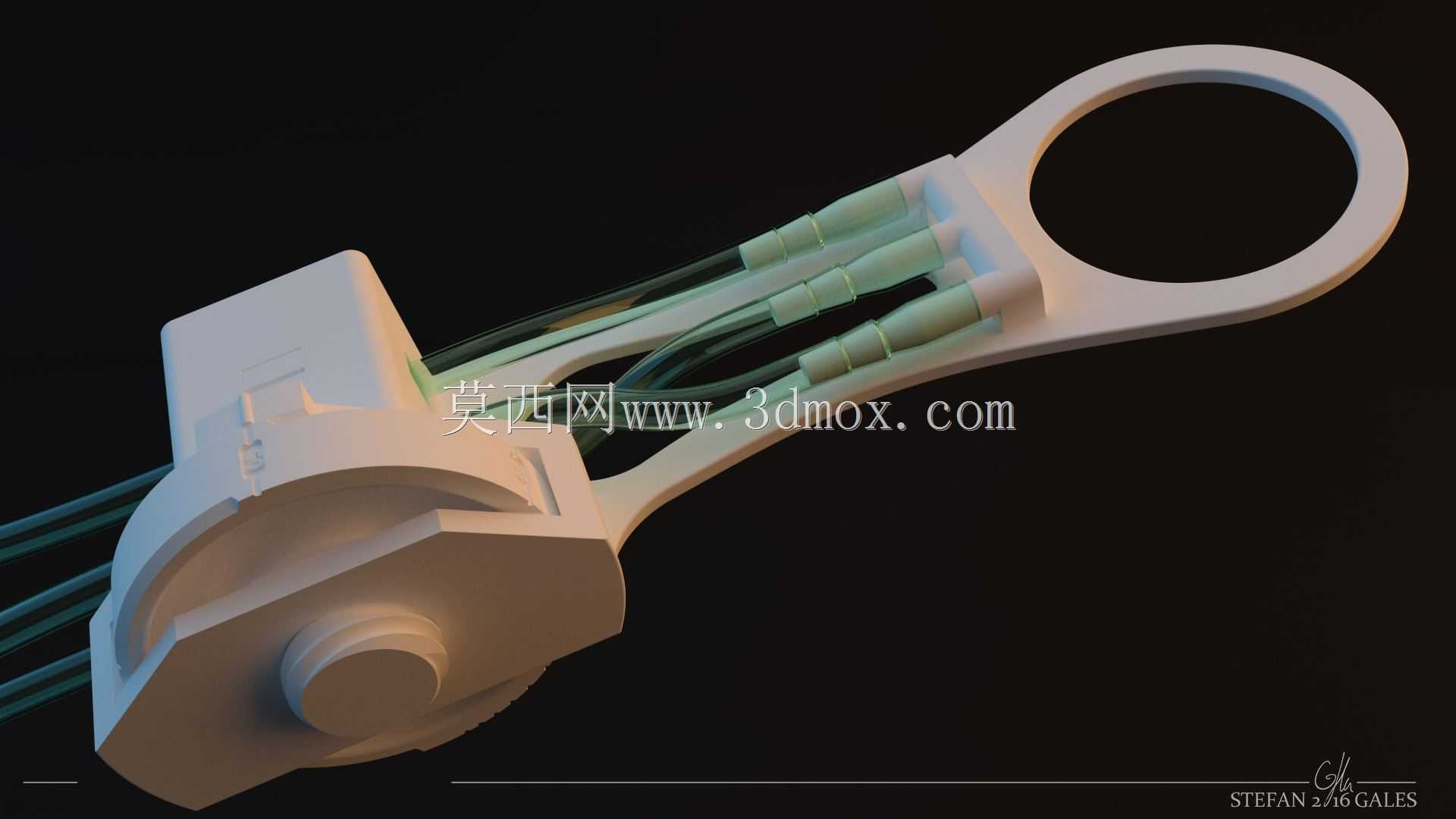

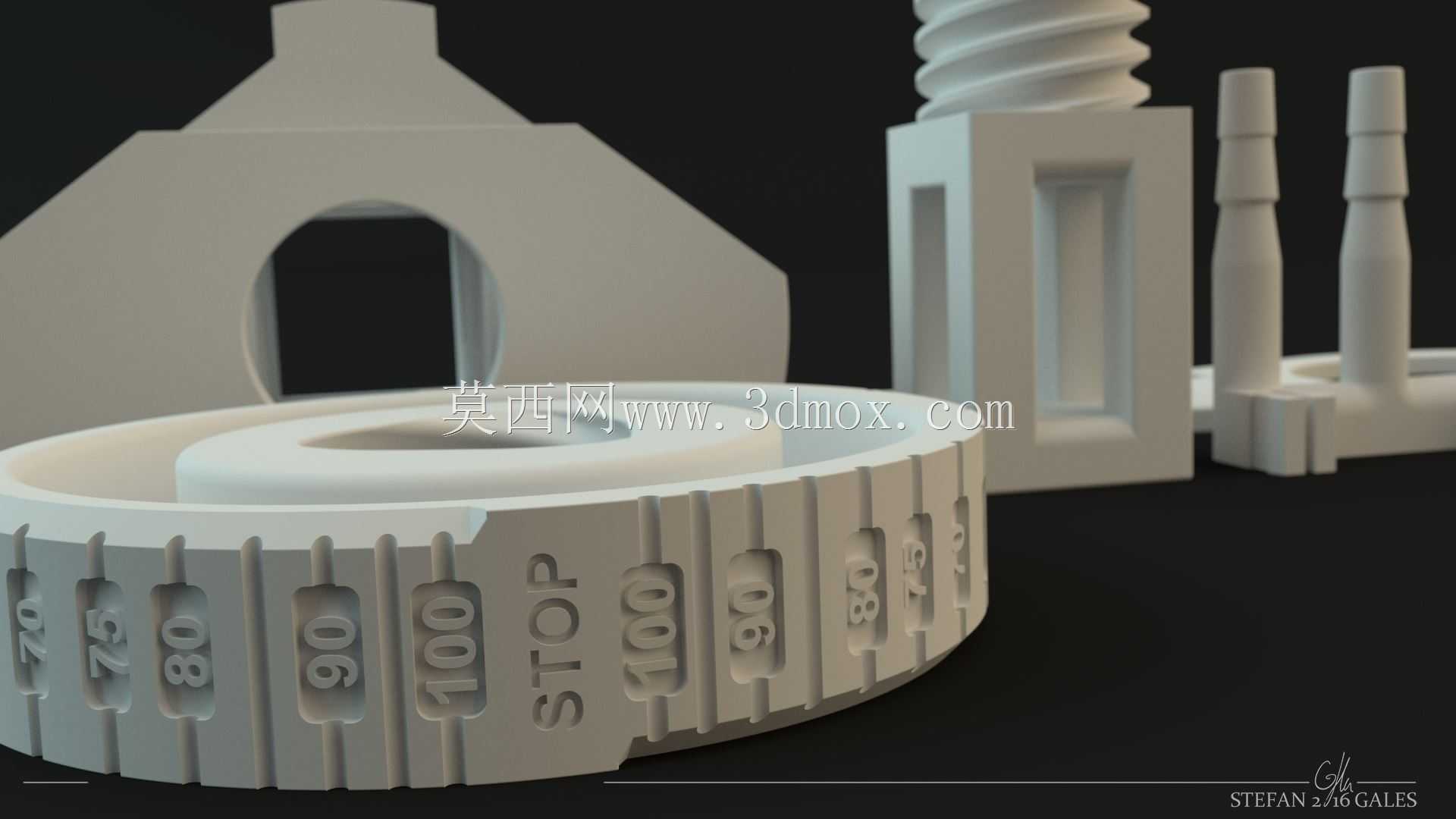

设计过程中优先考虑了氧气输送的安全要求，整体流道做了平滑圆弧过渡处理，没有直角突变结构，能减少高压氧气流动过程中的湍流损耗，也避免流道死角积存杂质带来的安全隐患。上部的环形挂接结构是结合临床使用场景做的适配设计，可直接挂接在设备带挂钩、移动供氧架的挂杆上，不需要额外设计安装支架，挂接孔的内径适配现有医用供氧场景通用的挂杆尺寸，挂接后整体重心落在挂接点正下方，不会出现倾斜滑脱的问题。下部的阀组集成区域将分流通道、密封位、接口定位结构做了一体化布局，各个输出接口的安装位预留了标准密封件的安装槽，装配时可直接卡入配套密封圈，不需要额外涂覆密封胶，适配医用场景的清洁装配要求。

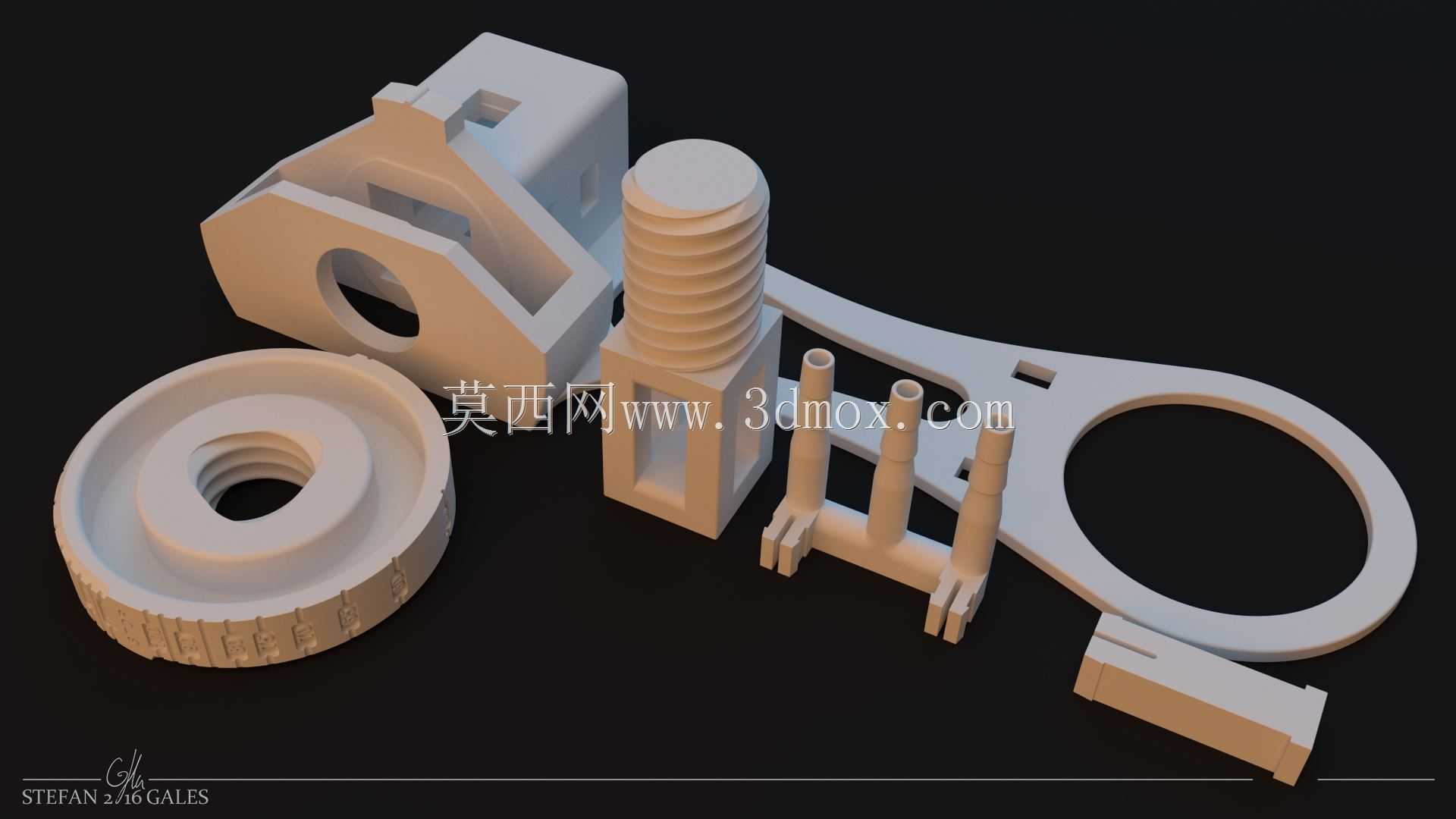

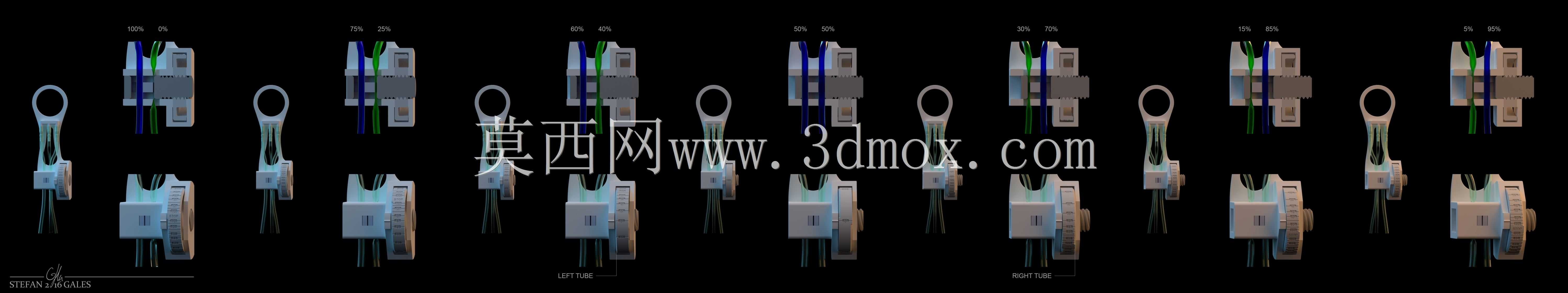

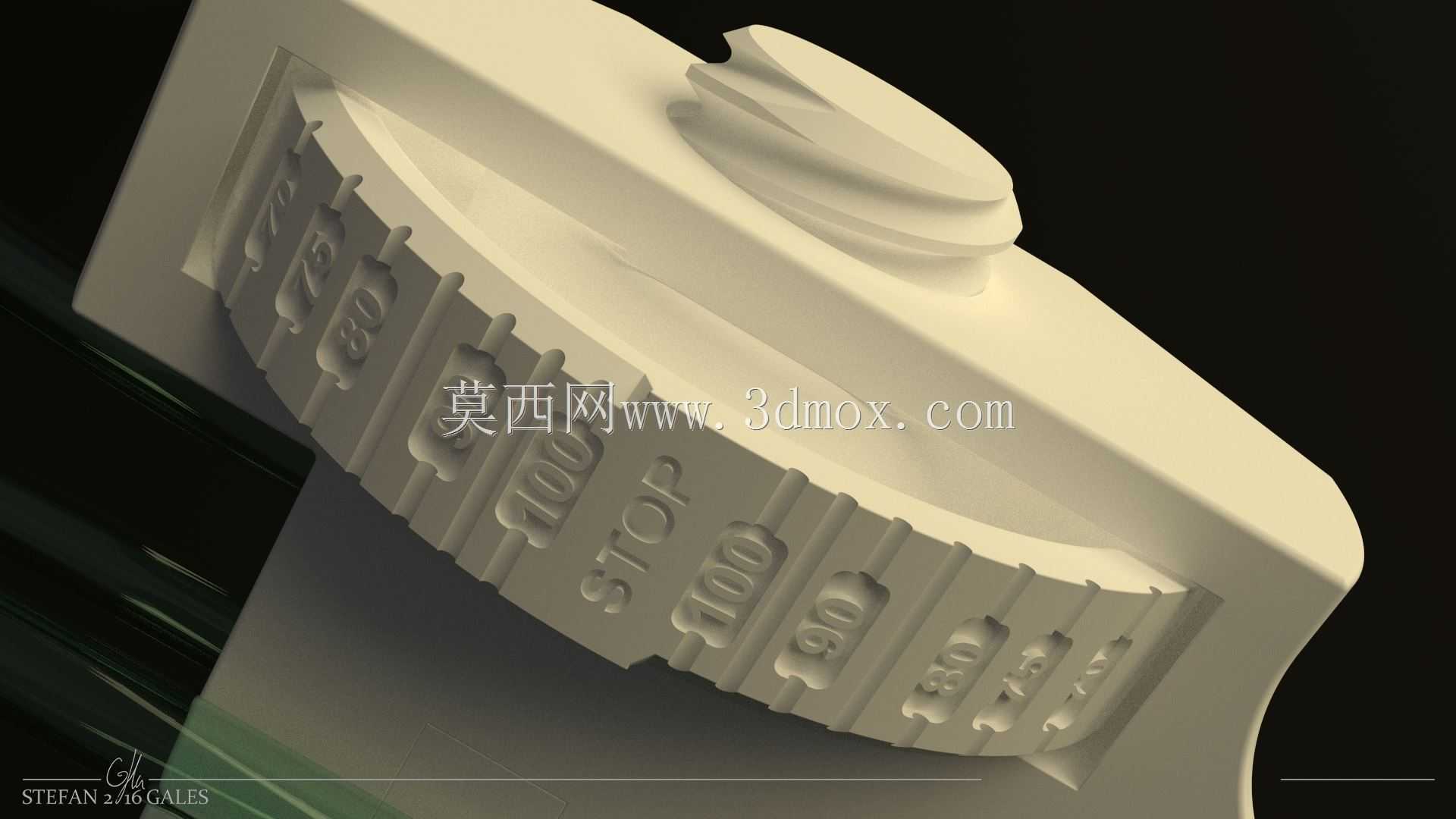

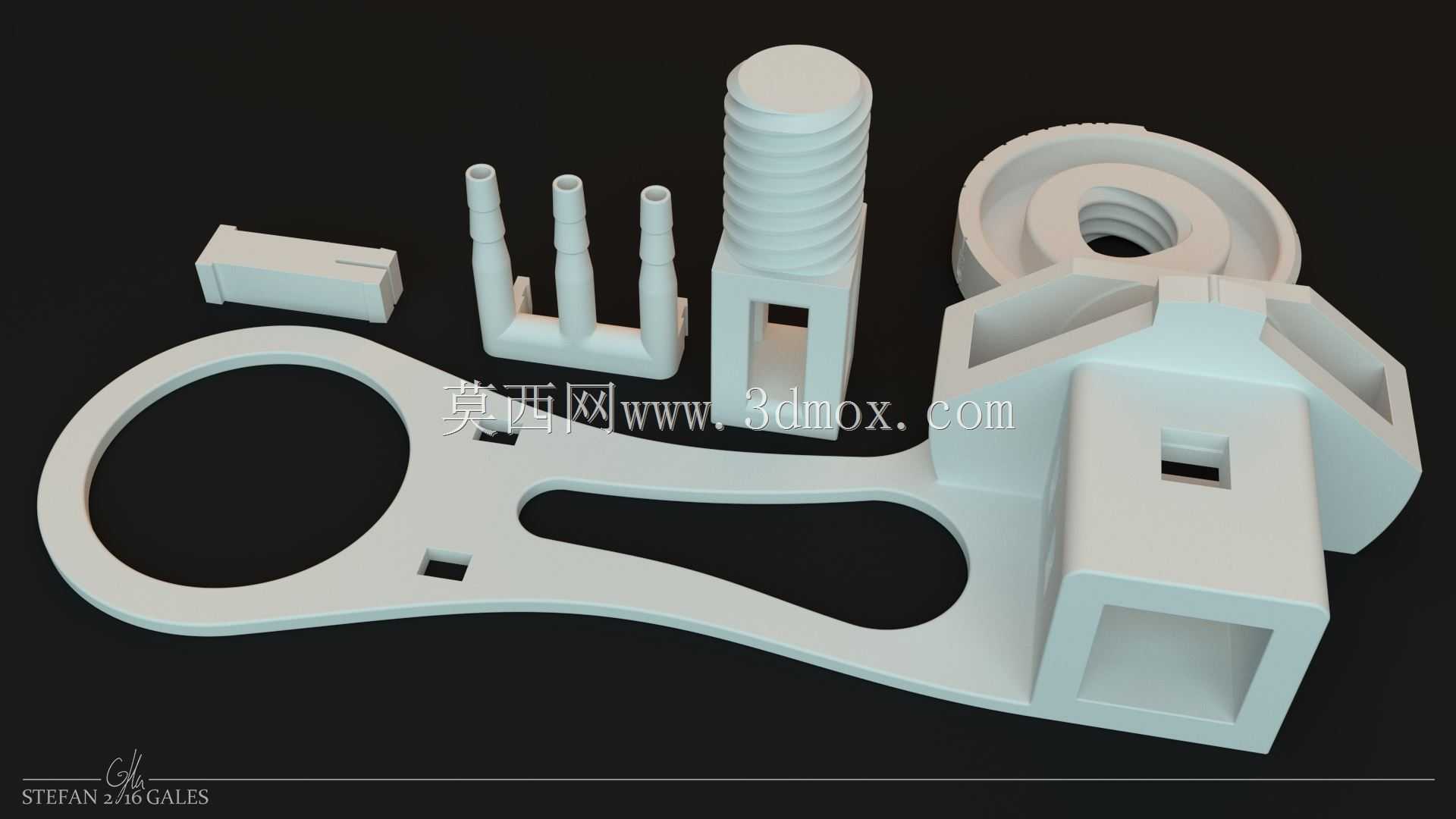

从安装边界来看，该部件整体轴向尺寸紧凑，安装后不会过多占用设备带周边的操作空间，各个输出接口的朝向做了错位排布，接驳氧气管时相邻管路不会出现干涉，侧面的调节位预留了足够的操作空间，运维人员佩戴医用手套也能完成开度调节操作。结构上采用分体式装配设计，核心流道部分与外部挂接结构通过螺钉锁紧固定，密封面的平面度公差控制在0.02mm以内，能承受1.5倍额定工作压力的气密性测试，不会出现氧气泄漏问题。设计时还考虑了部件的轻量化需求，在保证结构强度的前提下，非受力区域做了局部减薄处理，整体重量控制在合理区间，挂接使用时不会对挂杆造成额外负载，长期使用也不会出现挂接部位变形的问题。流道内壁的粗糙度要求达到Ra0.8，减少氧气流动时的阻力，也避免长期使用过程中杂质附着在流道内壁，降低维护清理的难度。
