航空加油车配套软管卷盘结构设计

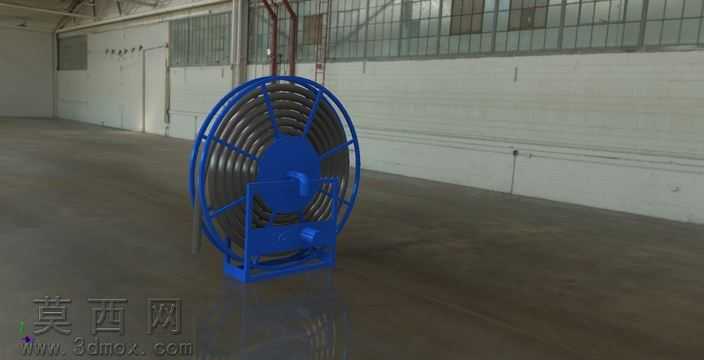

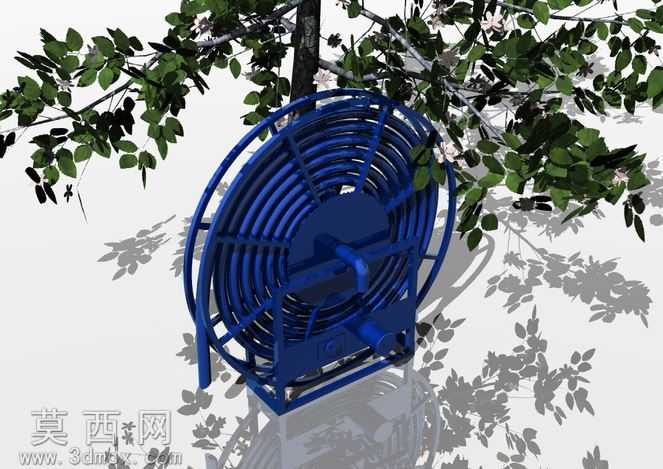

本作品为适配航空地面加油作业场景的软管卷盘三维建模设计，整体建模过程严格参照加油车配套卷盘的实际作业需求与尺寸比例完成，在三维软件中首先搭建卷盘的核心支撑框架结构，先完成两侧圆形防护轮辐的轮廓建模，通过对称约束保证两侧轮盘的同轴度，轮辐采用多根径向支撑筋连接中心轮毂与外圈护边，既保证卷盘整体结构强度，又能有效限制软管收纳时的侧向偏移，避免软管脱出卷盘。中心轮毂部分设计有与转动轴匹配的安装位，同时预留了软管接头的固定结构，确保输油软管在卷绕过程中接头部位不会因弯折出现油路堵塞或密封失效问题。卷盘底部设计有一体式落地安装支架，支架采用框架式焊接结构形态，建模时通过加厚支撑腿与横向连接筋的参数设置，保证卷盘满载软管时的放置稳定性，支架上还预留了与加油车车体固定的安装孔位，可直接通过螺栓完成与车体的装配固定。材质渲染阶段，卷盘的金属支撑结构部分采用工业蓝色烤漆材质，调整材质的粗糙度与反光参数，还原户外工业设备漆面的哑光质感，同时在边角位置添加轻微的磨损效果，提升模型的真实感；缠绕在卷盘上的输油软管采用耐油橡胶材质，设置深灰色哑光表面，添加细微的橡胶纹理凹凸效果，模拟橡胶软管外层的防滑耐磨表层，软管卷绕时严格按照逐层排布的缠绕逻辑建模，每一圈软管都贴合相邻管体，避免出现穿模或排布错乱的问题，还原真实卷盘收纳软管时的整齐状态。设计过程中充分考虑航空加油作业的使用需求，卷盘的转动阻尼结构在模型中做了简化示意，保证软管拉出时顺畅无卡滞，回收时可自动规整排布，单个卷盘的容量可匹配加油车单次作业所需的软管长度，整体结构无冗余设计，所有部件都服务于软管收纳、输油作业的核心功能，模型可直接用于加油车配套部件的装配验证、作业场景模拟展示等用途，结构比例准确，装配关系清晰，能够直观呈现航空加油软管卷盘的完整形态与功能逻辑。
