高压喷雾配套Hypro7560滚柱泵结构

　　这款滚柱泵主要面向高压喷雾作业场景配套设计，常见应用在农林植保喷雾作业、工业场地降尘喷淋、环卫消杀喷洒、高压清洗设备的流体输送单元中，作为系统的核心压力发生部件，负责将低压液态介质加压后输送到喷雾管路终端，保障喷嘴处能够获得足够的雾化压力，让喷出的介质形成均匀的微米级雾滴，满足不同场景下的喷雾覆盖需求。从实际功能来看，该款滚柱泵依靠内部滚柱随转子旋转形成的密闭腔室容积变化完成介质吸入与加压输出，相比同尺寸规格的齿轮泵，它对低粘度介质、含少量微小固体杂质的液态介质适配性更好，运行过程中压力脉动更小，长时间连续作业时的输出稳定性更优，能够适配常规清水、水溶性药剂、低粘度消杀制剂等多种常见喷雾介质，

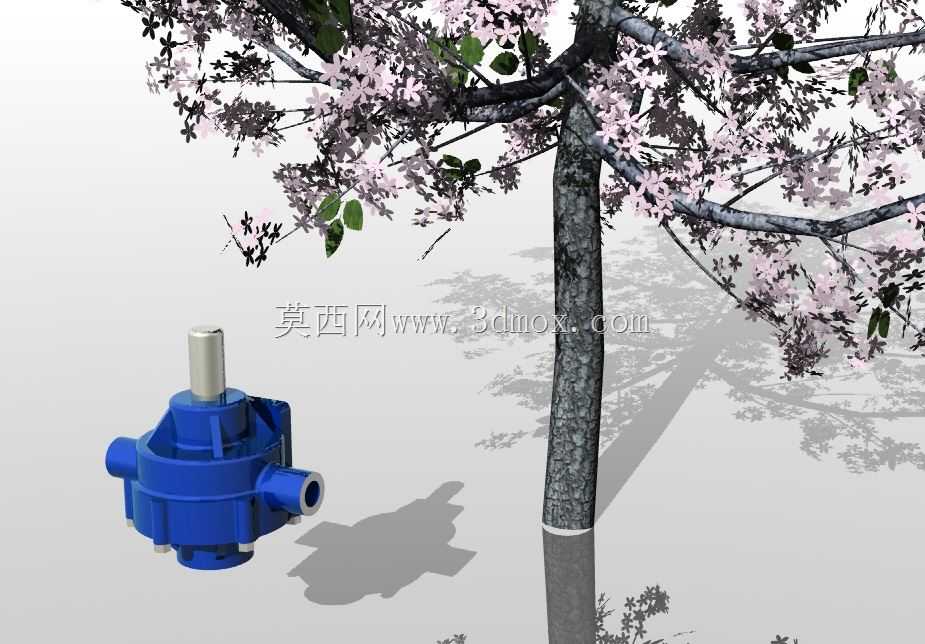

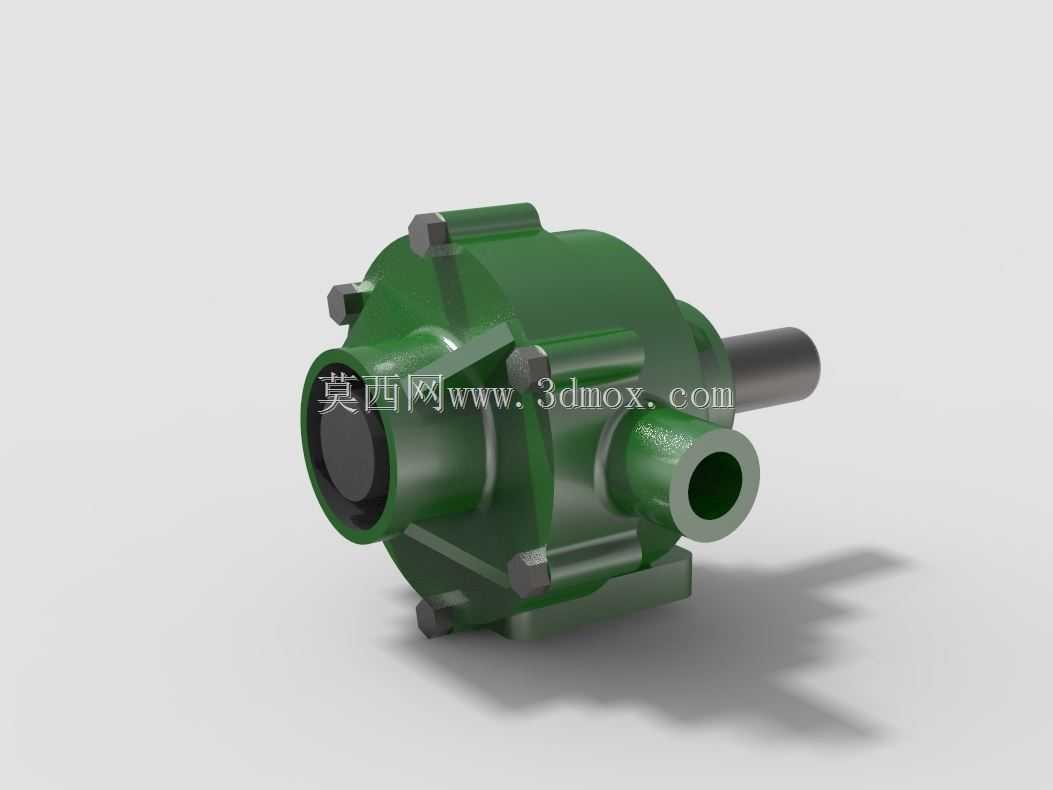

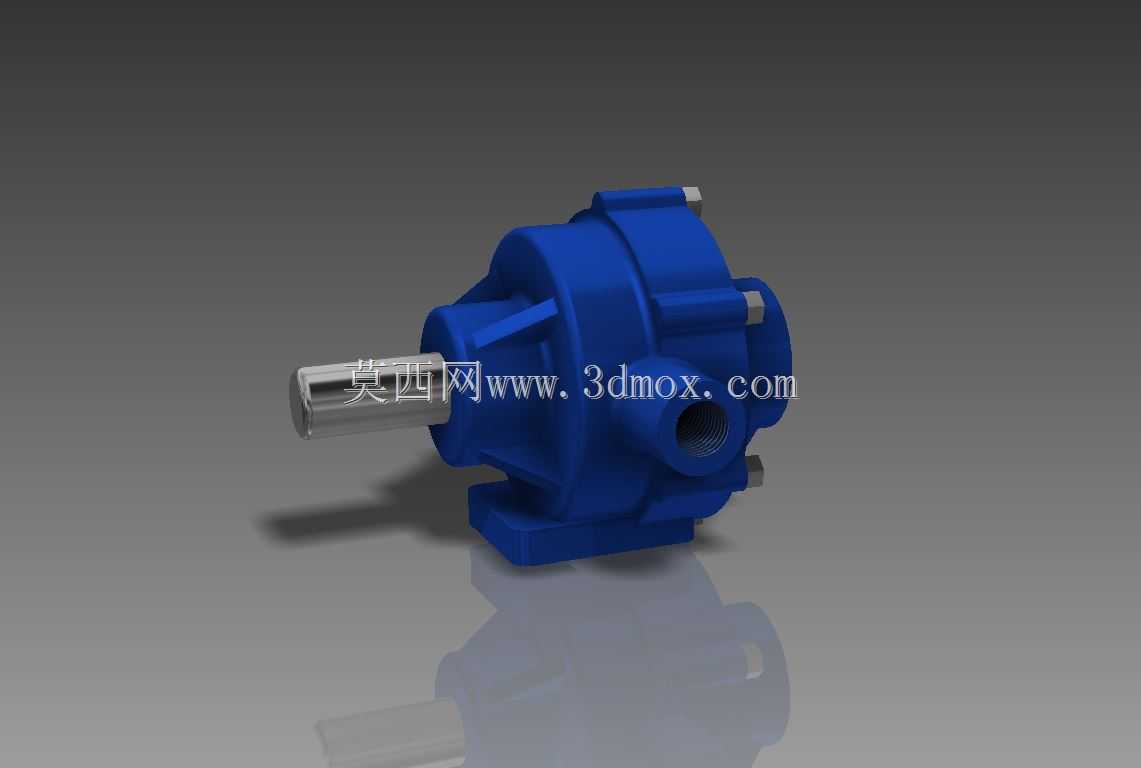

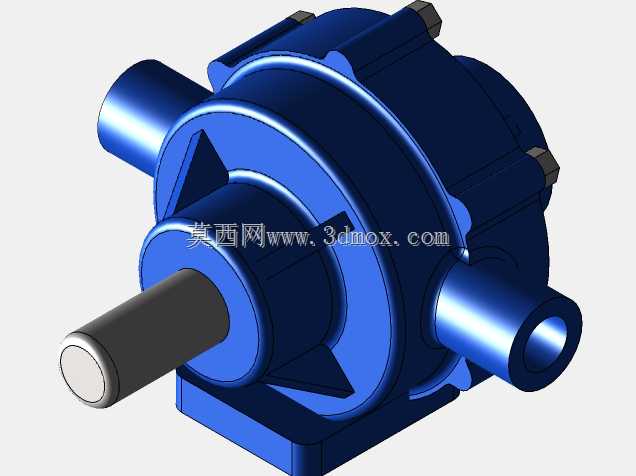

　　不会因为介质的轻微粘度变化出现压力大幅波动的情况。在结构设计层面，建模过程完全参照实体测绘的尺寸参数还原，泵体采用一体式铸造壳体结构，外部设置加强筋结构提升壳体耐压能力，进出油口采用标准管螺纹接口，能够直接和常规高压喷雾管路的接头匹配，不需要额外做转接件加工。伸出的动力输入轴采用标准轴径设计，轴端设置平键槽，能够直接和联轴器、带轮等传动部件连接，适配电机、内燃机等多种动力源的输出连接需求。泵体底部设置一体式安装脚，安装脚上面预留两个螺栓过孔，安装时可以直接通过螺栓将泵体固定在设备的安装机架上，安装脚的平面度公差控制在0.1mm以内，能够保障泵体安装后不会出现额外的装配应力，避免长期运行出现壳体开裂、轴封偏磨泄漏的问题。

　　从安装边界尺寸来看，建模时还原的泵体总长度包含伸出轴部分控制在合理区间，最大外径尺寸适配常规小型喷雾设备的安装空间，安装脚的孔距参数完全匹配行业内通用的小型高压泵安装位尺寸，设备选型替换时不需要重新加工安装机架，能够直接替换同规格的老旧泵体，降低设备改造成本。内部流道的设计完全参照实际产品的流道走向，进油腔到加压腔的过渡位置做了圆弧顺滑处理，能够减少介质在泵内部流动的阻力损失，提升泵的容积效率，降低运行过程中的内部紊流带来的振动和噪音。转子与滚柱的配合间隙按照实际产品的装配公差设置，既能够保障滚柱在转子槽内自由滑动，又能控制间隙大小减少内部泄漏，保障额定转速下能够达到标称的输出压力。轴封位置的结构还原了双唇口密封圈的安装槽结构，

　　能够同时实现介质密封和外部防尘，避免户外作业时灰尘、泥水进入泵体内部磨损配合部件，也能防止加压后的介质从轴端泄漏。端盖和泵体的连接采用周向均布的内六角螺栓紧固，结合面设置密封槽，安装O型密封圈实现静密封，保障泵体在最高工作压力下不会出现结合面渗漏的问题。建模过程中对所有配合面的尺寸公差都做了对应还原，能够直接用于该款泵的维修测绘、配套设备的结构干涉检查，也可以作为喷雾系统整体设计时的选型参考模型，帮助设计人员在三维布局阶段提前确认泵体和周边管路、机架、动力部件的位置关系，避免实际装配时出现空间干涉、安装位不匹配的问题。
