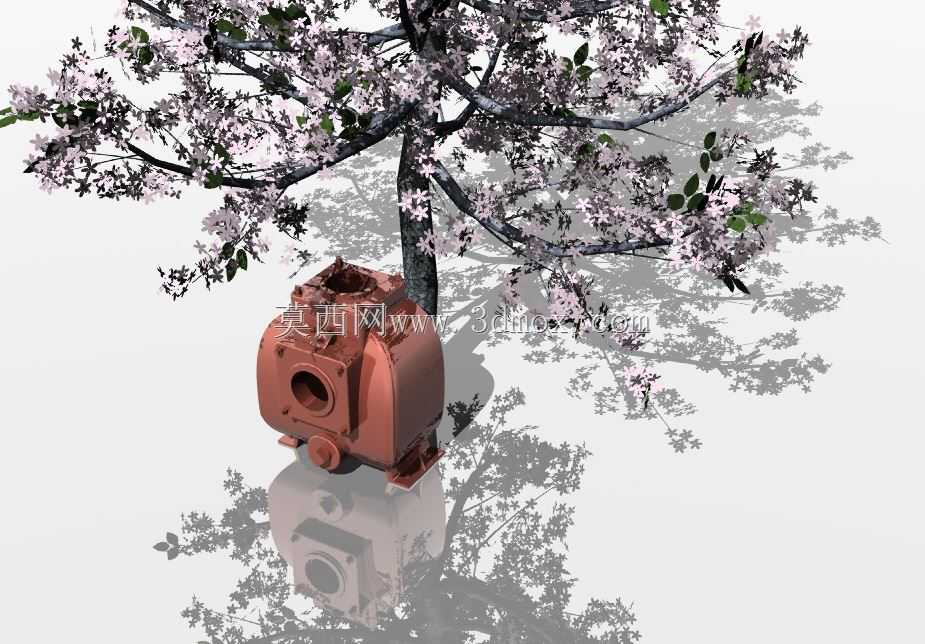

Gorman Rupp 03HI自吸离心泵结构设计

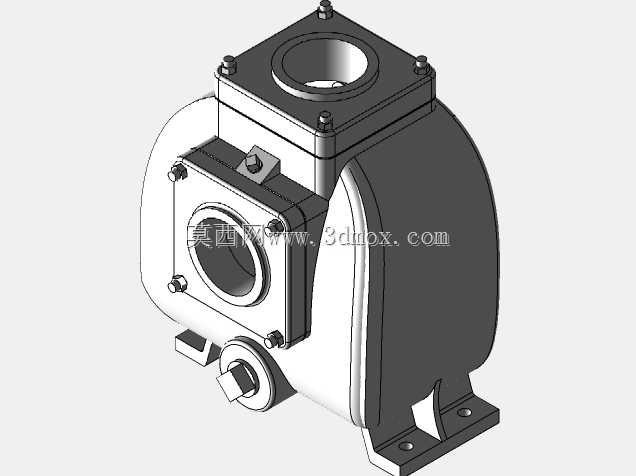

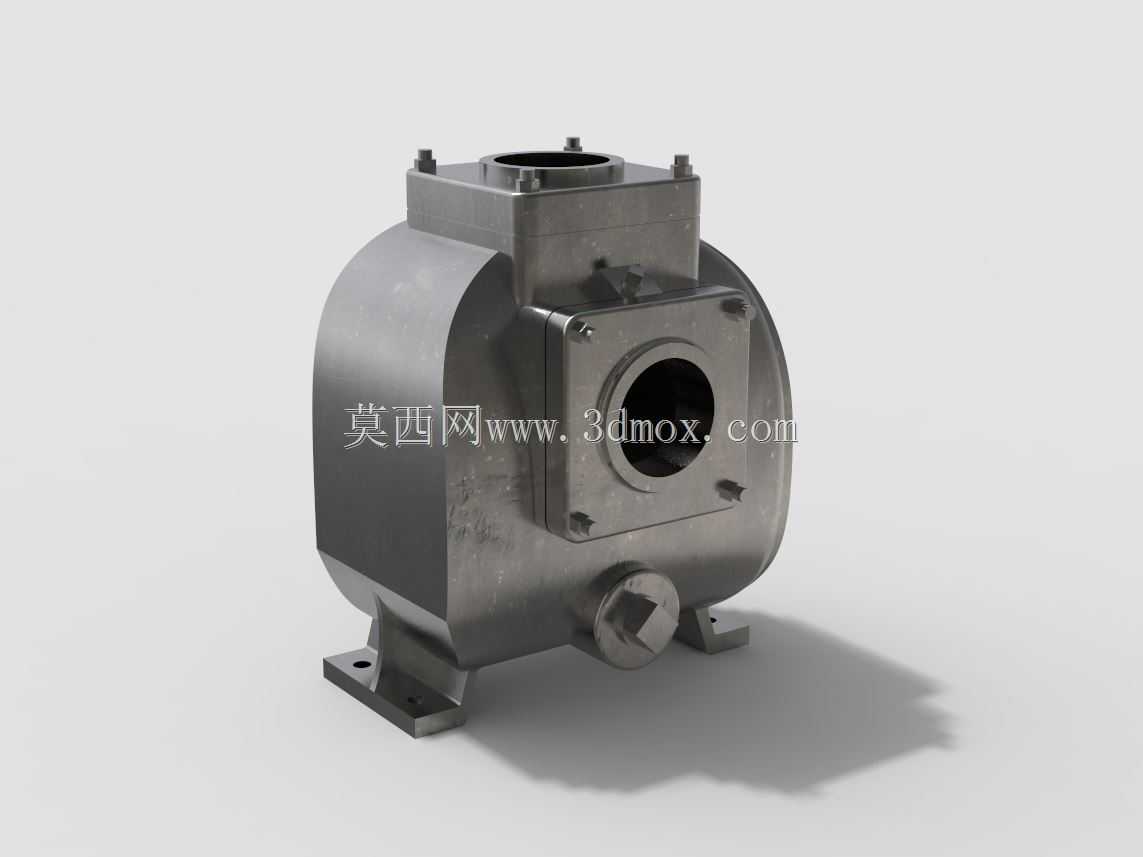

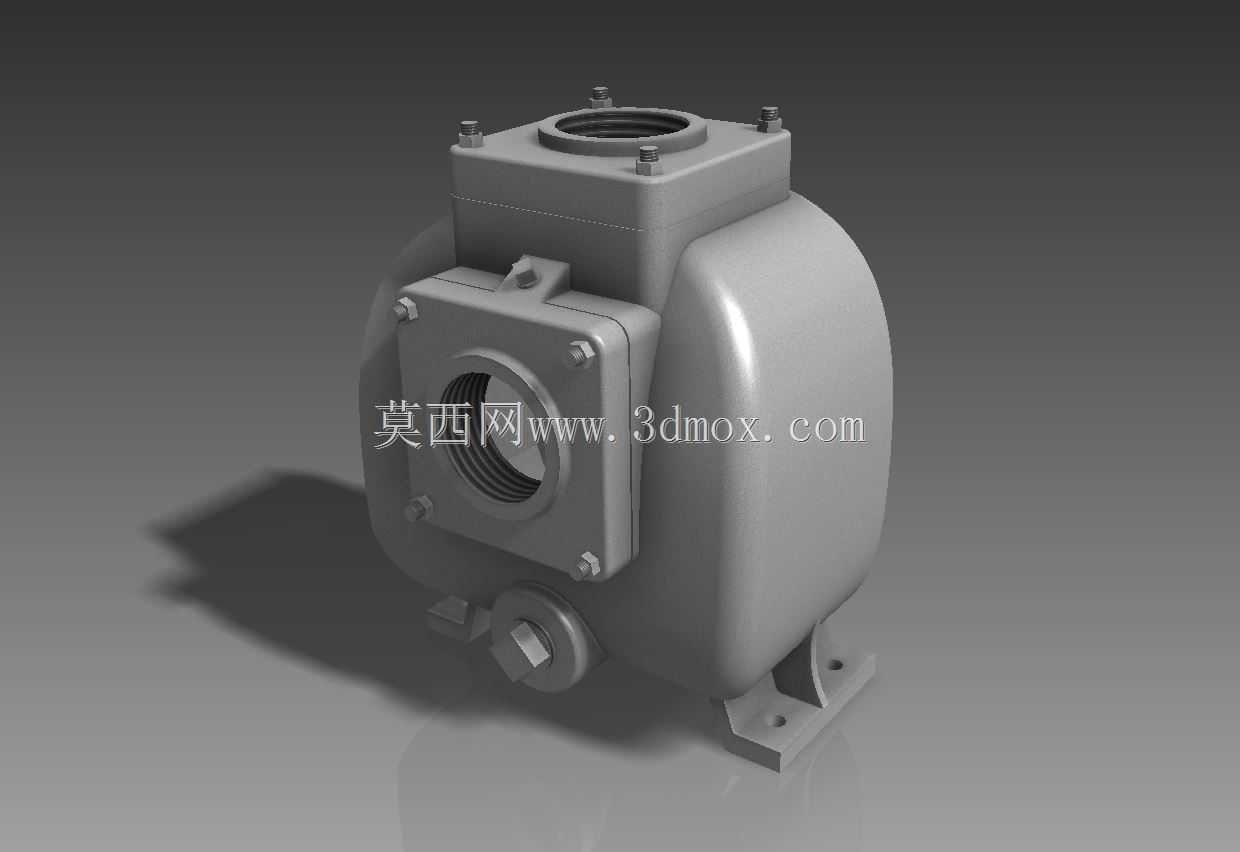

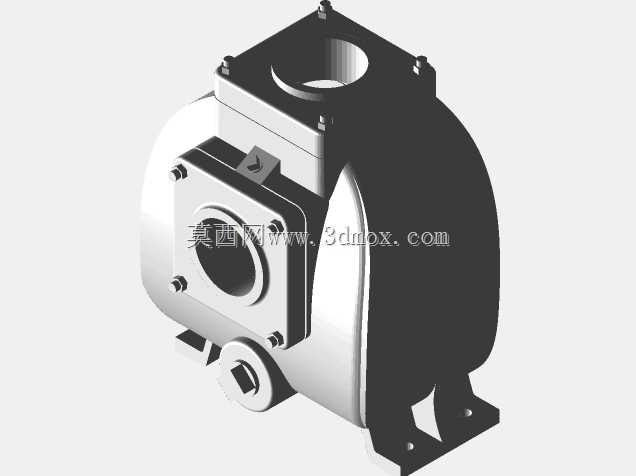

　　这款自吸离心泵的三维结构设计，首先围绕市政给排水、工业流体输送、应急抢险输水等常见工况的实际需求展开，在建模阶段就充分考虑了现场安装、运维、工况适配的各类细节。从泵体的整体布局来看，采用了上置进出口法兰的蜗壳结构，这种结构最大的优势是首次灌注引水后，后续启停无需重复灌泵，能够在进水管路存有一定空气的工况下快速完成气液分离建立真空，实现稳定自吸，适配很多泵房空间有限、无法设置复杂引水装置的现场场景，比如野外临时输水、厂区零散供水点、防汛排涝的移动泵车配套等场景，都能大幅降低现场操作的复杂度。

　　从功能特性的结构实现来看，泵腔的气液分离室做了扩容式设计，建模时特意将分离腔的容积按照叶轮直径的1.2倍匹配，能够保证叶轮甩出的气液混合介质在腔室内有足够的停留空间完成分离，气体从出口端排出，液体回流到叶轮入口持续参与抽送，避免了普通离心泵气缚故障的发生。泵体的进出口法兰采用了标准的凸面法兰结构，法兰螺栓孔的位置度在建模时严格按照管路法兰的通用公差设置，能够直接和同通径的工业管路对接，不需要额外制作过渡连接件，现场安装时只要匹配对应的密封垫片就能完成管路连接，减少现场安装的加工工作量。

　　安装边界的设计上，泵体底部的安装脚采用了带加强筋的一体式铸造结构，两个安装脚的螺栓孔中心距、孔径都按照同功率等级自吸泵的通用安装尺寸设置，能够适配市面上多数标准泵架、混凝土基础的安装预留孔位，不需要用户重新调整基础尺寸。安装脚的支撑面做了平面度的结构约束，建模时预留了0.2mm的平面加工余量，实际生产时只需要精铣支撑面就能保证泵体安装的水平度，避免因为安装倾斜导致的轴承偏磨、机械密封泄漏问题。泵体顶部设置了注液螺塞和排气螺塞的安装位，位置刚好在泵腔的最高点，首次使用时打开注液螺塞灌注引水，灌满后拧紧即可，日常维护时打开排气螺塞就能排出泵腔内积存的空气，操作位置都在泵体的上部，不需要俯身到泵体下方操作，适配户外、井下等操作空间局促的运维场景。

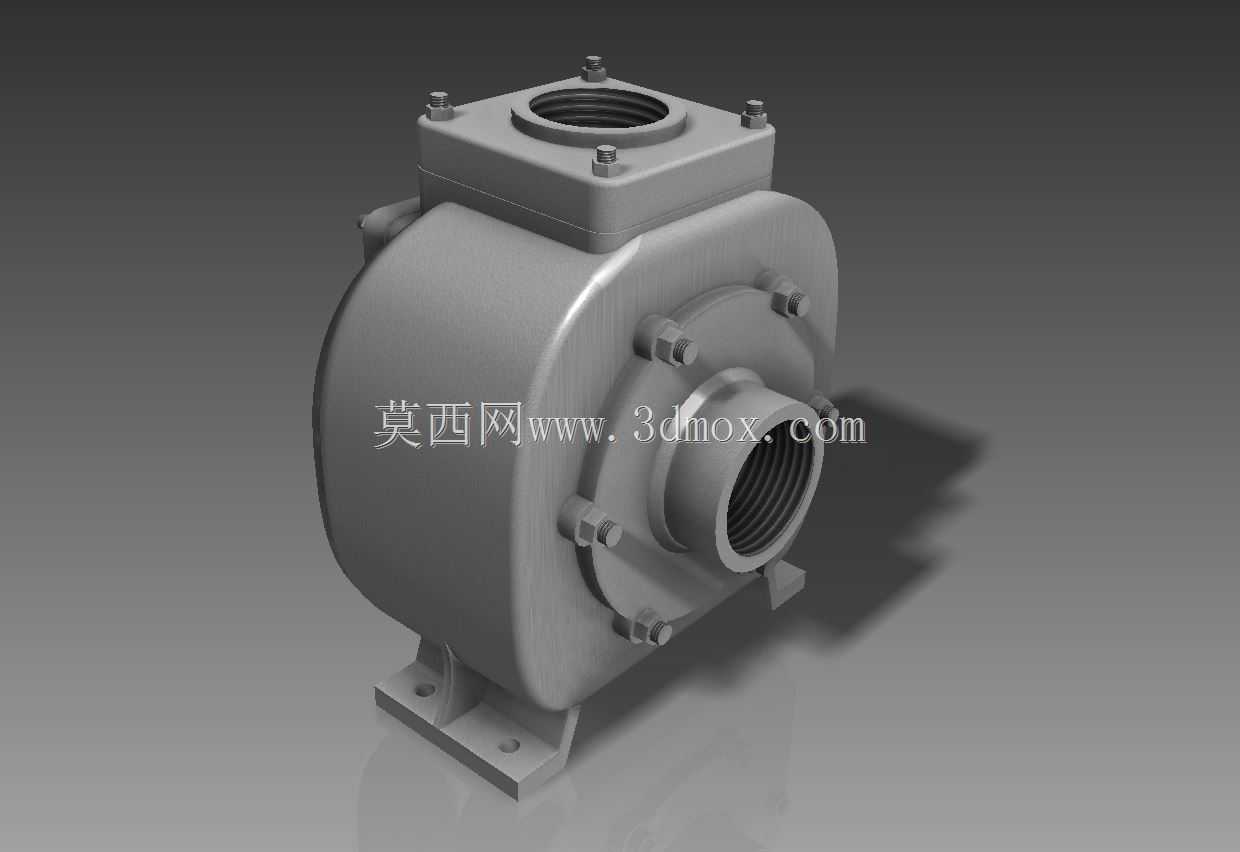

　　结构细节的设计思路上，泵体的侧盖采用了螺栓紧固的可拆卸结构，侧盖和泵体的密封面设置了密封槽，能够嵌入O型密封圈实现静密封，当需要清理泵腔内积存的杂物、检查叶轮磨损情况时，只需要拆开侧盖的紧固螺栓就能完成操作，不需要将整个泵从管路上拆卸下来，大幅降低运维的工作量。叶轮的轴伸端设置了标准的轴封安装位，能够适配填料密封或者机械密封两种密封形式，用户可以根据输送介质的特性、现场的密封要求灵活选择密封结构，比如输送清水类介质可以用成本更低的填料密封，输送有腐蚀性、贵重介质时可以更换为泄漏量更小的机械密封，不需要改动泵体的主体结构。泵体的蜗壳流道在建模时做了顺滑的圆弧过渡，没有直角突变的结构，能够减少介质在流道内的水力损失，提升泵的运行效率，同时也能减少固体杂质在流道内积存的概率，适配输送含有少量细小固体颗粒的污水、雨水类介质。

　　从外形尺寸的适配性来看，泵体的整体宽度、高度都控制在同流量等级自吸泵的常规尺寸范围内，泵体的突出部件比如侧盖的螺栓头、底部安装脚的边缘都做了圆角处理，避免运输、安装过程中尖锐边角磕碰伤人，也能减少应力集中导致的泵体开裂风险。进出口法兰的端面到泵体中心线的距离，也按照管路安装的操作空间要求设置，预留了足够的扳手操作空间，现场紧固法兰螺栓时不需要使用特殊的加长扳手，普通的活动扳手就能完成操作。泵体上部的吊耳结构（建模时集成在泵体的上部法兰位置）能够满足整泵吊装的强度要求，吊装时的重心位置刚好在泵体的几何中心附近，吊装过程中泵体不会出现倾斜，方便现场将泵吊装到基础或者移动泵车的机架上。

　　在实际的工况适配中，这款泵的结构设计还考虑了低温环境的使用需求，泵腔的最低点设置了放液螺塞的安装位，当冬季停用或者长期停机时，打开放液螺塞就能排净泵腔内积存的液体，避免液体结冰膨胀胀裂泵体。泵体的壁厚按照1.0MPa的工作压力做了等强度设计，不同位置的壁厚根据受力情况做了差异化设置，受力较大的法兰位置、安装脚位置壁厚适当加厚，流道位置的壁厚在满足强度要求的前提下尽量减薄，既保证了泵体的承压能力，又控制了整泵的重量，方便搬运和安装。
