高精度M80规格液体控制装置结构模型

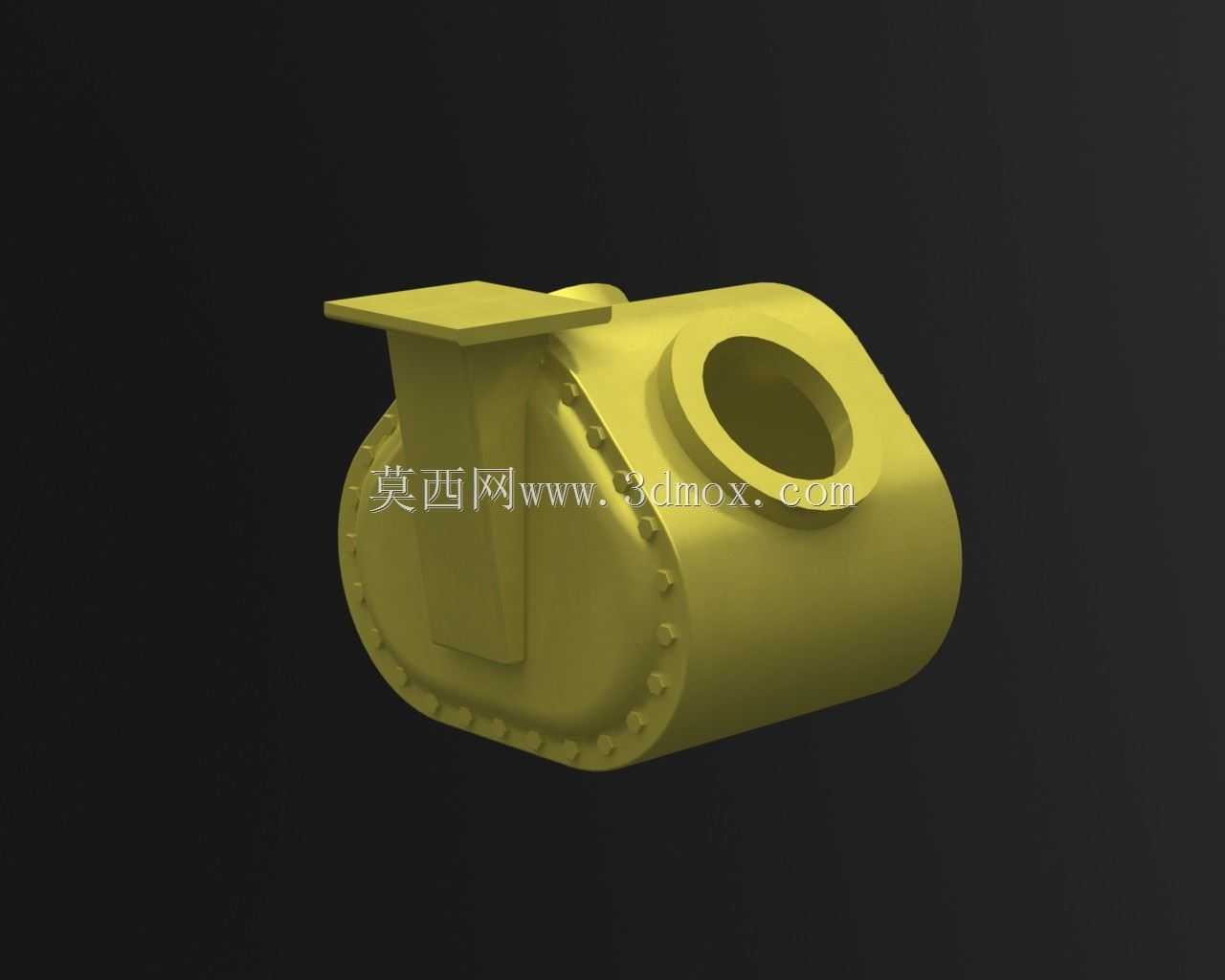

　　在流体输送、工业制程管控的现场场景中，这类M80规格的液体控制部件是管路系统里的核心执行单元，常被部署在石化输配、水处理管线、工业冷却循环、燃油加注等需要精准管控液体通断、流向与流量的工位上，承担着介质通路切换、流量阈值管控、系统压力保护的实际作用，是保障流体系统稳定运行、避免介质跑冒滴漏的关键结构件。从结构设计的角度来看，该部件采用卧式筒形主体结构，主体侧部开设大口径圆形对接法兰接口，可直接与同通径的工业管路实现刚性对接，接口端面预留的密封槽结构可适配耐油橡胶、金属缠绕等多种密封垫片，满足不同压力等级、不同介质特性的管路密封需求。主体上部延伸出的方形安装支座，是该部件与外部安装机架、执行驱动机构连接的核心承载位，

　　支座上预留的安装孔位可适配螺栓紧固连接，安装面的平面度公差控制在0.1mm以内，可保证执行机构安装后无偏斜，驱动动作传递无卡滞。主体端盖采用周向均布螺栓的紧固结构，沿端盖圆弧边均匀排布的螺栓孔可实现端盖与筒体的均匀压紧，既方便后期拆解检修内部的控制阀芯、密封组件，也能保证筒体承压时的受力均匀，避免局部应力集中导致的密封失效或结构变形。建模过程中严格遵循实体零件的实际尺寸比例，所有安装接口的尺寸、螺栓孔的孔距与孔径、筒体的壁厚、安装支座的伸出长度都按照实物1:1还原，可直接用于设备布局阶段的干涉检查、安装空间校核，也可作为同类型产品改型设计的基础结构参考。在实际工程选型应用中，这类部件的安装边界需要重点考量：

　　主体筒身的径向尺寸决定了管路安装时的侧向预留空间，上部安装支座的高度决定了上方执行机构的安装净空，侧部法兰接口的端面位置决定了与相邻管路的对接间距，建模时对这些关键尺寸的精准还原，能够帮助结构设计人员在三维布局阶段提前规避安装干涉、操作空间不足等常见问题，减少现场安装时的二次改造成本。从功能特性上看，该部件的内部流道采用平滑过渡设计，可减少液体流经时的阻力损失，降低管路系统的输送能耗，筒体的承压结构设计可满足常规工业流体管路的工作压力要求，外部结构无多余的突出棱角，既方便现场安装时的吊装与对位，也能减少外部积尘积液对部件表面的腐蚀影响。对于三维建模从业者而言，该模型的结构拆分逻辑清晰，涵盖了筒体成型、法兰加工、端盖密封、

　　安装支座设计等多个典型机械结构设计要点，可作为流体控制类部件建模的参考范例，帮助设计人员掌握承压壳体类零件的建模思路、安装接口的尺寸标注逻辑、密封结构的设计要点。在设备改造、产线升级的项目中，这类精准的三维模型可直接导入装配环境，与管路、机架、执行机构等周边部件进行虚拟装配，提前验证安装可行性，缩短项目的设计周期，减少实物试装的材料与时间成本。
