可装配针头的笔式胰岛素注射给药装置

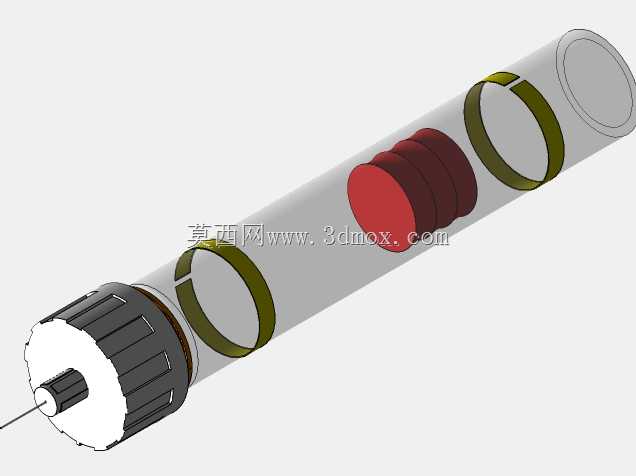

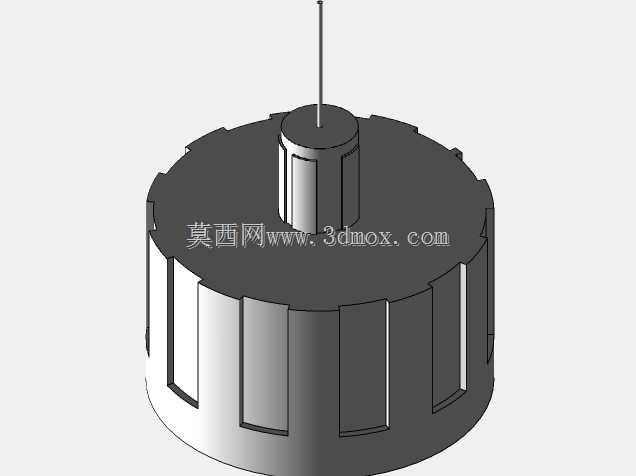

　　这款笔式给药装置的三维结构，完全参照临床常用的Actrapid胰岛素给药笔的实体尺寸逆向构建，所有配合边界均按照实际产品的装配公差做了还原，可直接用于医疗设备结构教学、注射装置人机工程验证、医护操作模拟训练等场景。从实际临床使用场景来看，这类装置是糖尿病患者日常自我给药的核心器具，日常需要随身携带，因此整体外形采用圆柱笔式构型，直径控制在单手握持的舒适区间，长度适配常规上衣口袋、笔袋的收纳尺寸，不会出现突出剐蹭的问题，端部的针头装配位做了阶梯轴定位结构，能够匹配通用规格的一次性注射针头，装配后同轴度偏差控制在临床允许的范围内，避免注射时出现针头偏斜引发的痛感加剧问题。装置中部的视窗区域做了透明结构预留，

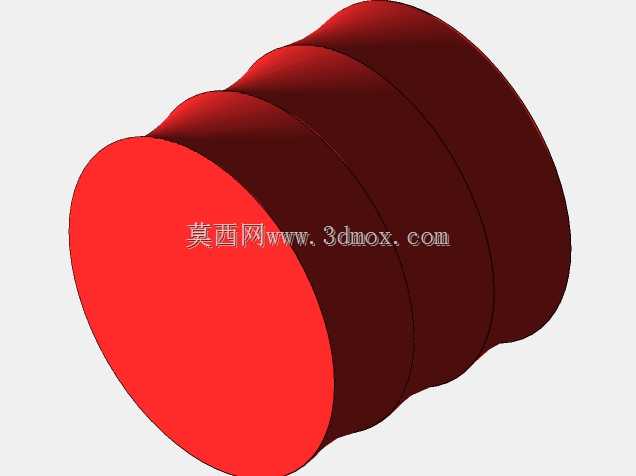

　　能够直接观察内部药剂的剩余容量，配合侧边的剂量调节环结构，旋转调节时的档位反馈通过环内的凹凸卡位结构实现，每旋转一个档位对应固定的给药剂量，调节时的阻尼感参照实际产品的操作力设置，既不会因为过松导致剂量误触偏移，也不会因为阻尼过大给老年患者的操作造成阻碍。设计过程中优先考虑了实际使用的装配逻辑，所有零件的拆分顺序完全对应真实产品的拆装流程，端部的注射推杆结构做了行程限位，避免推注过程中出现超行程脱出的问题，笔身的防滑环结构采用了内嵌式的环形凸台设计，既能够提升握持时的摩擦力，避免注射过程中手滑偏移，也不会因为突出结构过多影响日常收纳的顺畅度。针头端的防护帽结构做了过盈配合的卡扣设计，日常携带时能够完全罩住针头部位，

　　避免针头被污染或者误刺，拆卸时的拔脱力控制在单手可操作的区间，不需要额外借助工具即可完成拆装。整体结构没有做冗余的装饰性设计，所有曲面、凸台、环槽结构均服务于实际使用功能，各零件的壁厚参照医用塑料件的常规注塑工艺设置，避免出现壁厚不均导致的注塑缺陷，相邻配合零件的间隙按照塑料件的成型公差预留，能够直接用于结构验证、工艺模拟或者操作演示类的二次开发使用。
