立式三磨头球磨实验设备结构设计

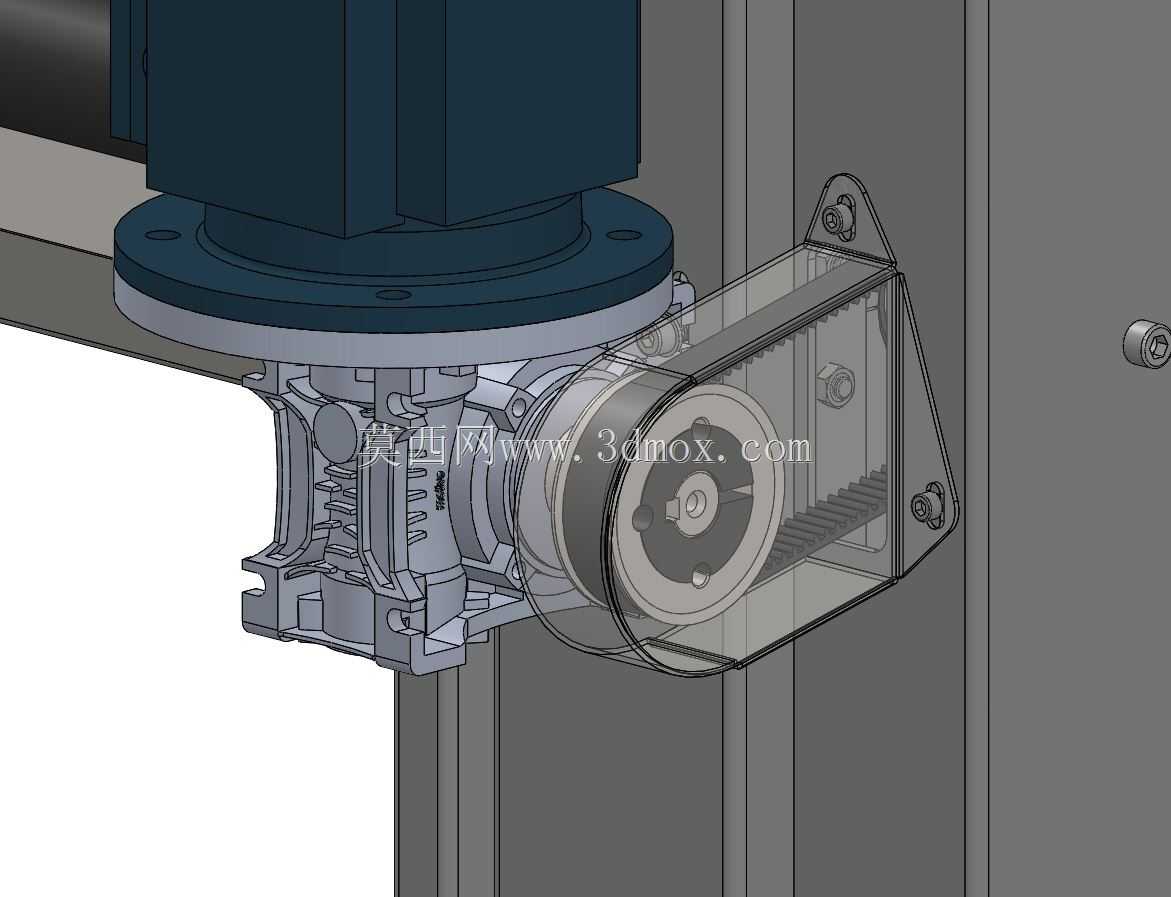

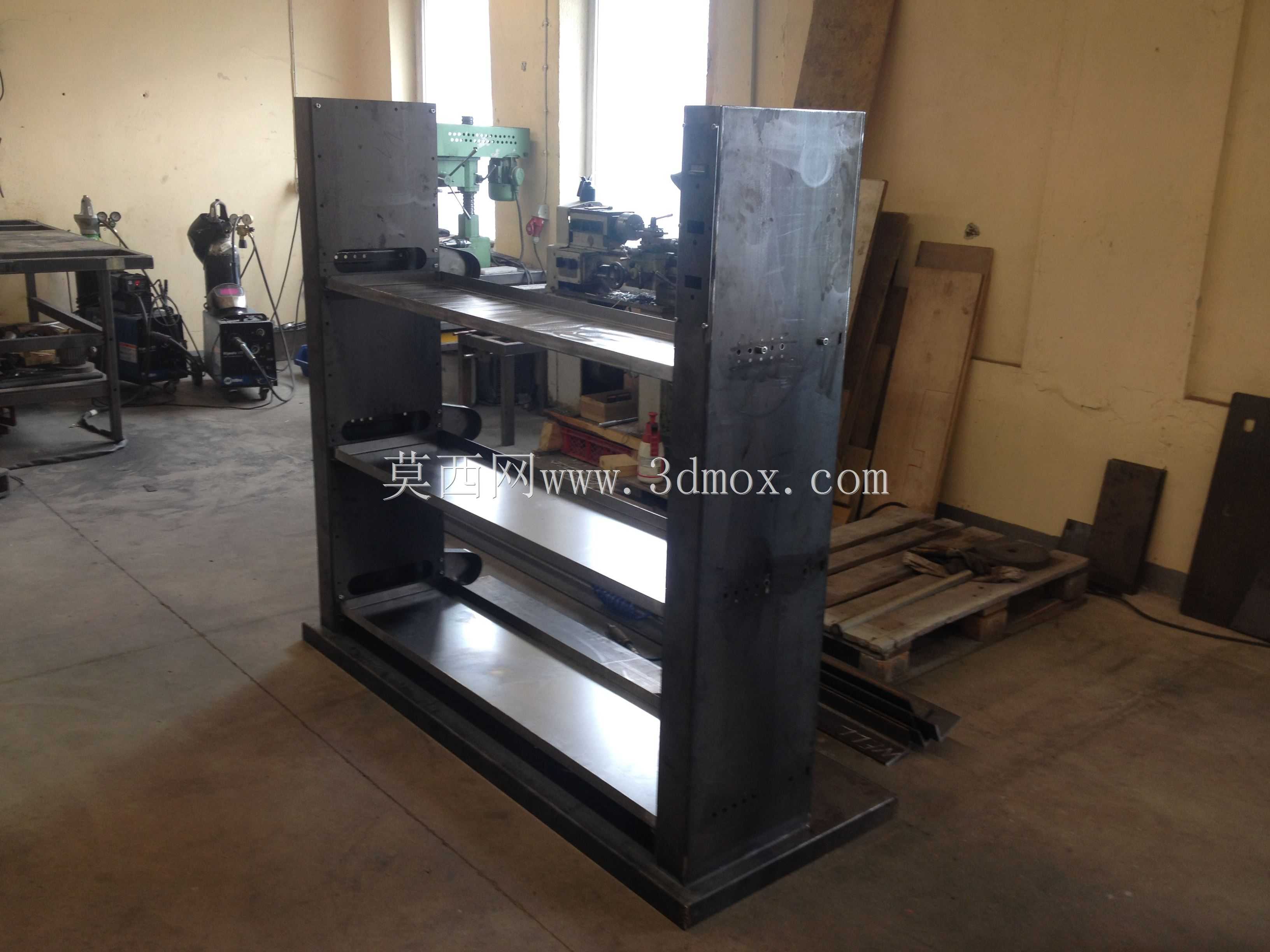

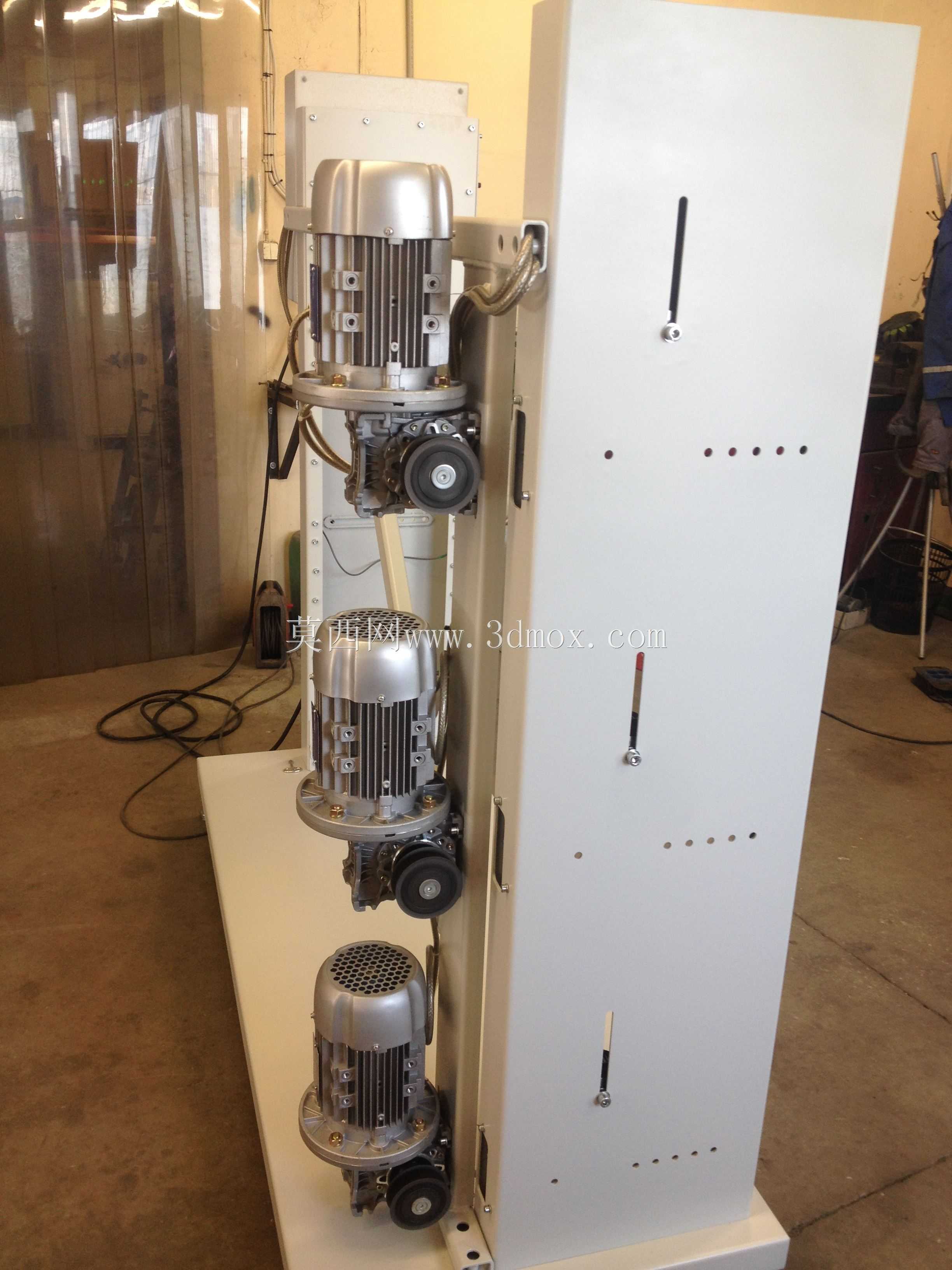

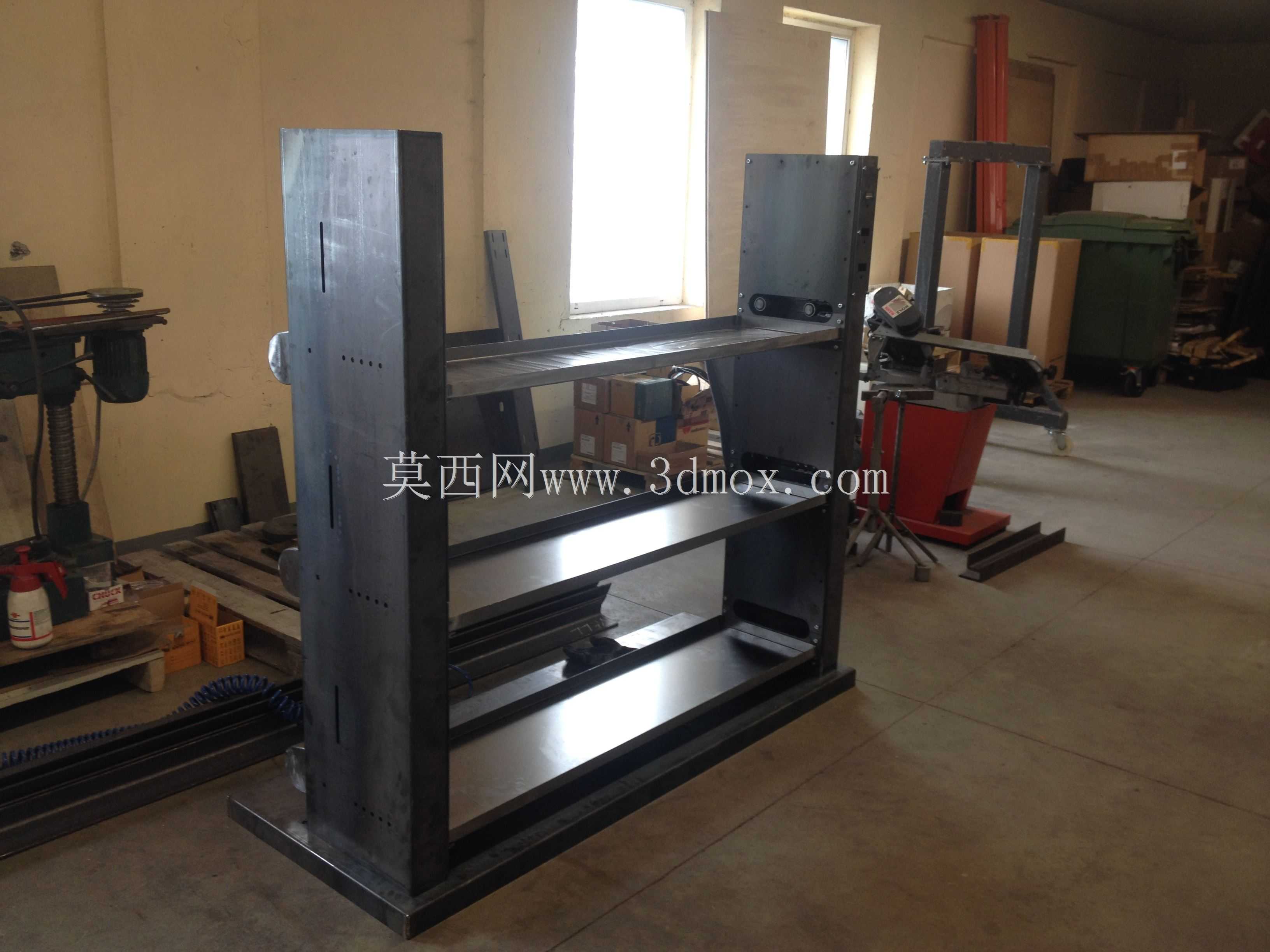

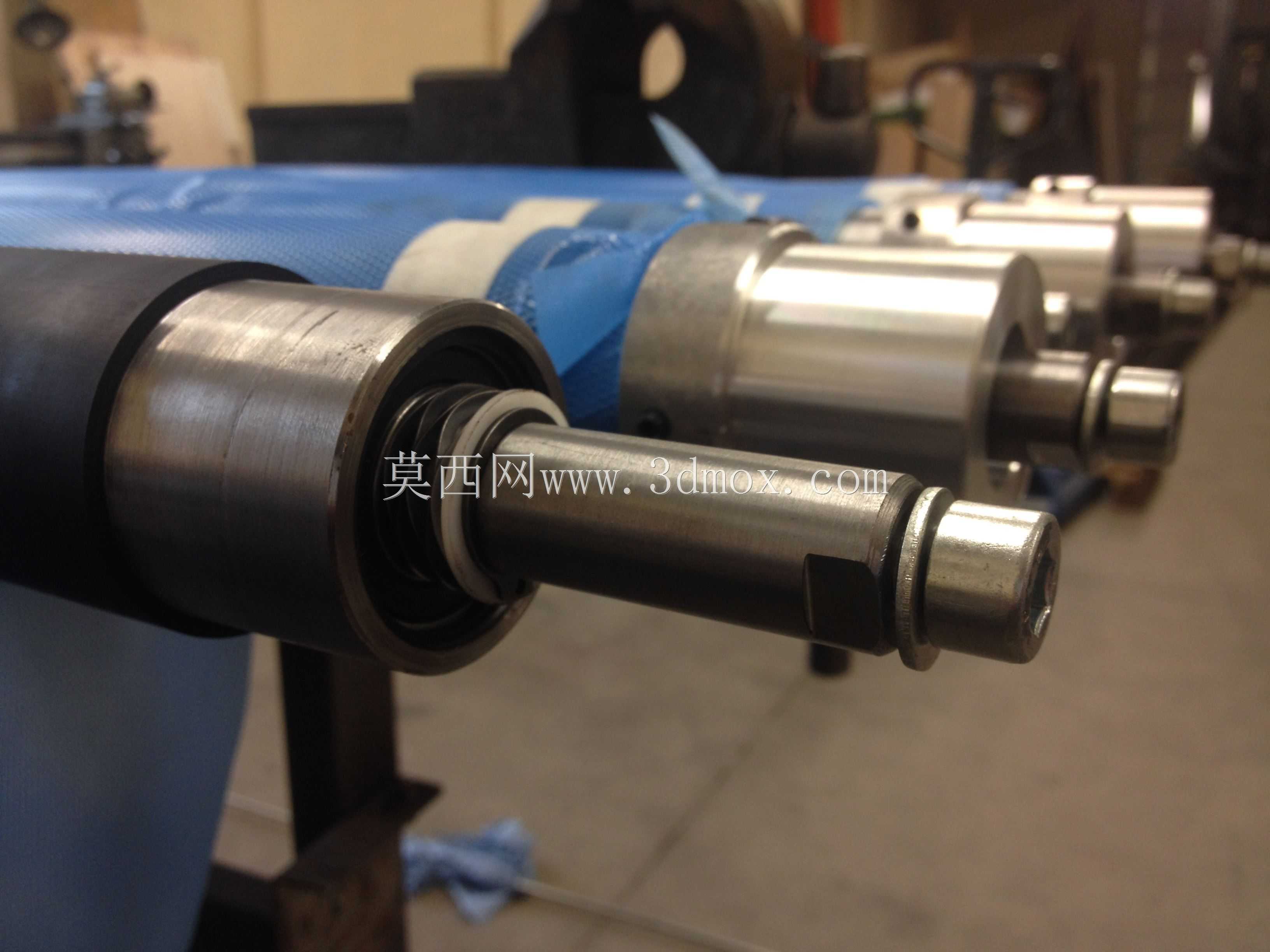

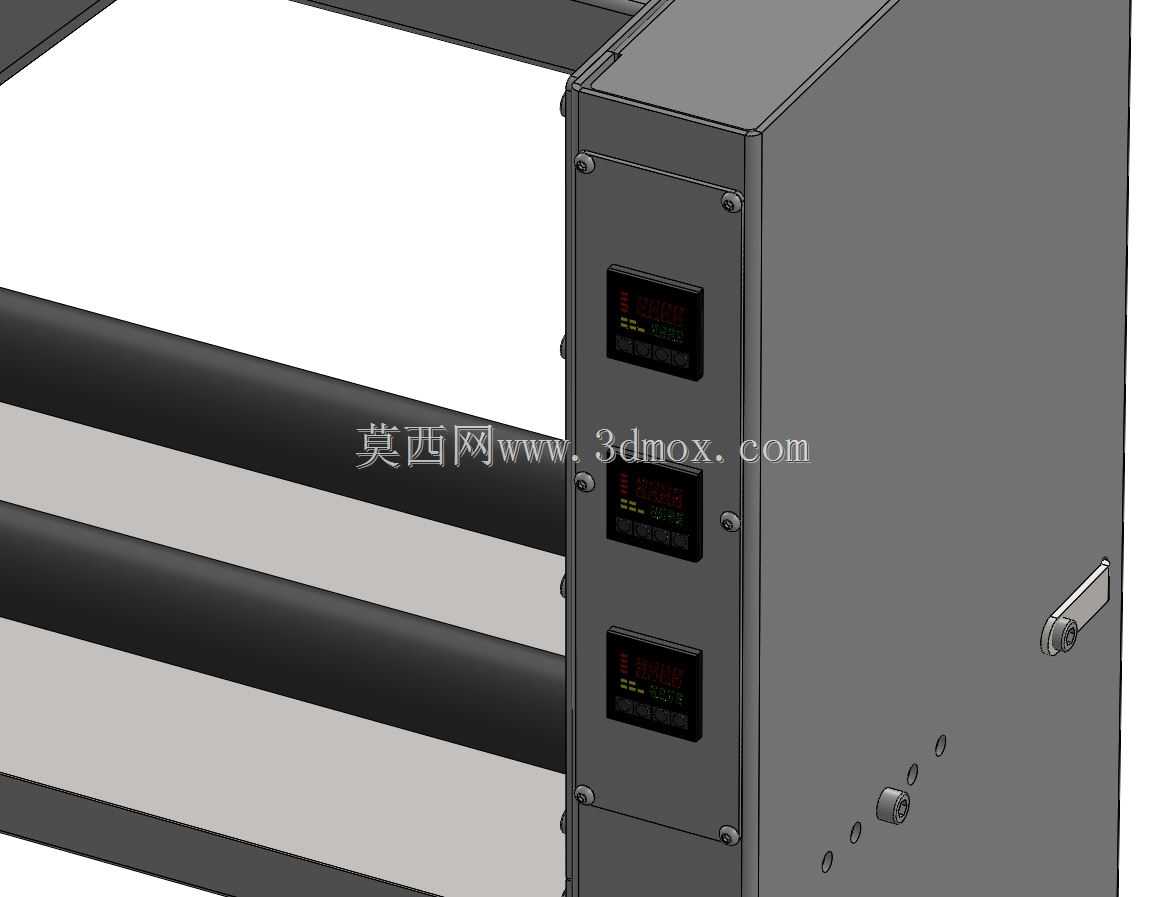

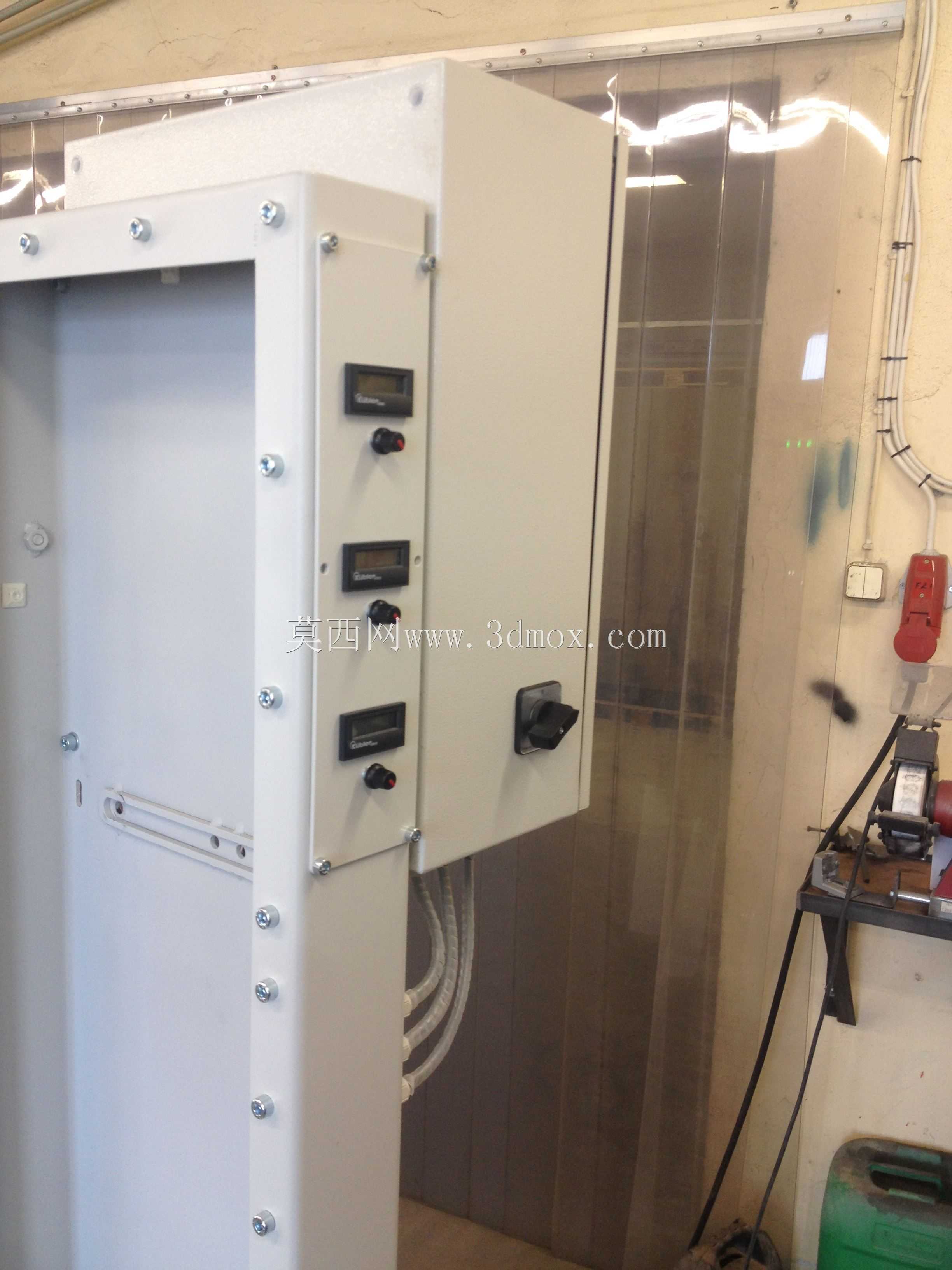

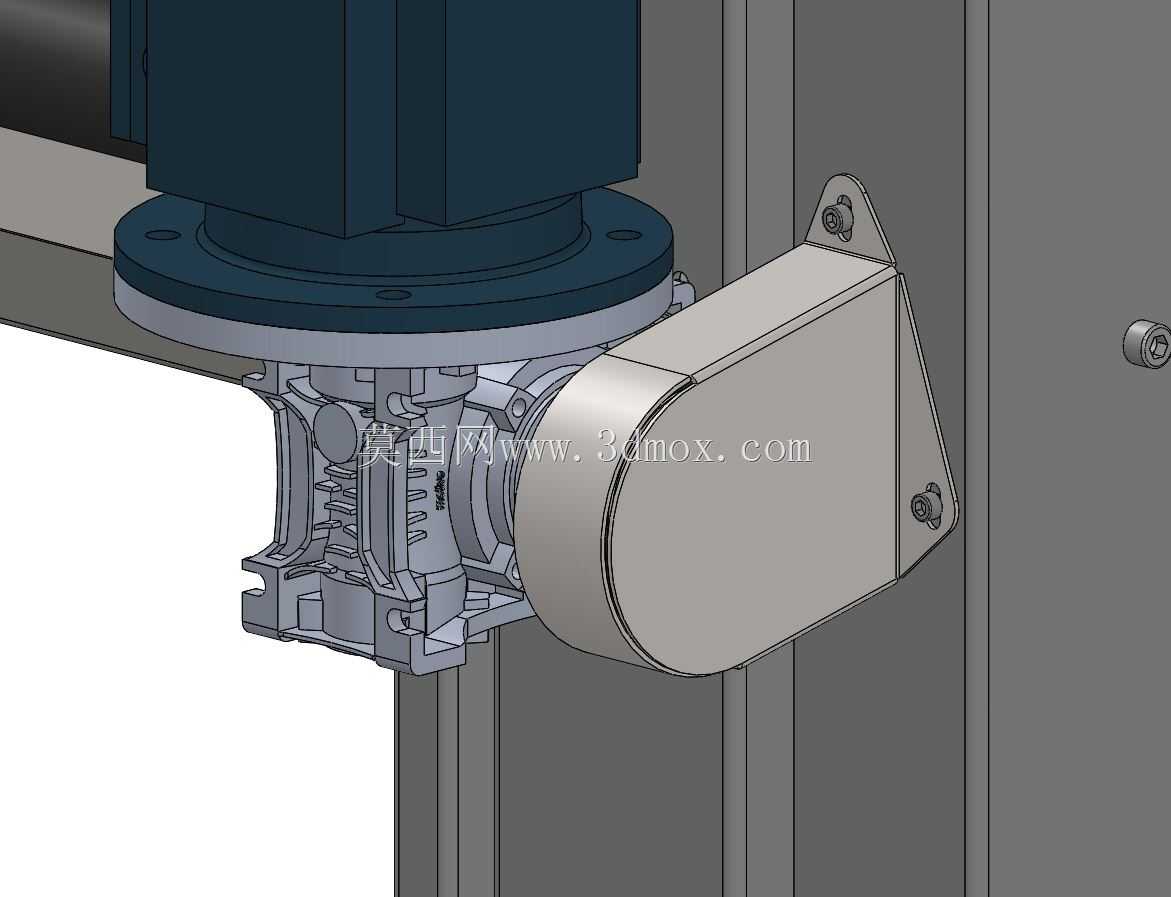

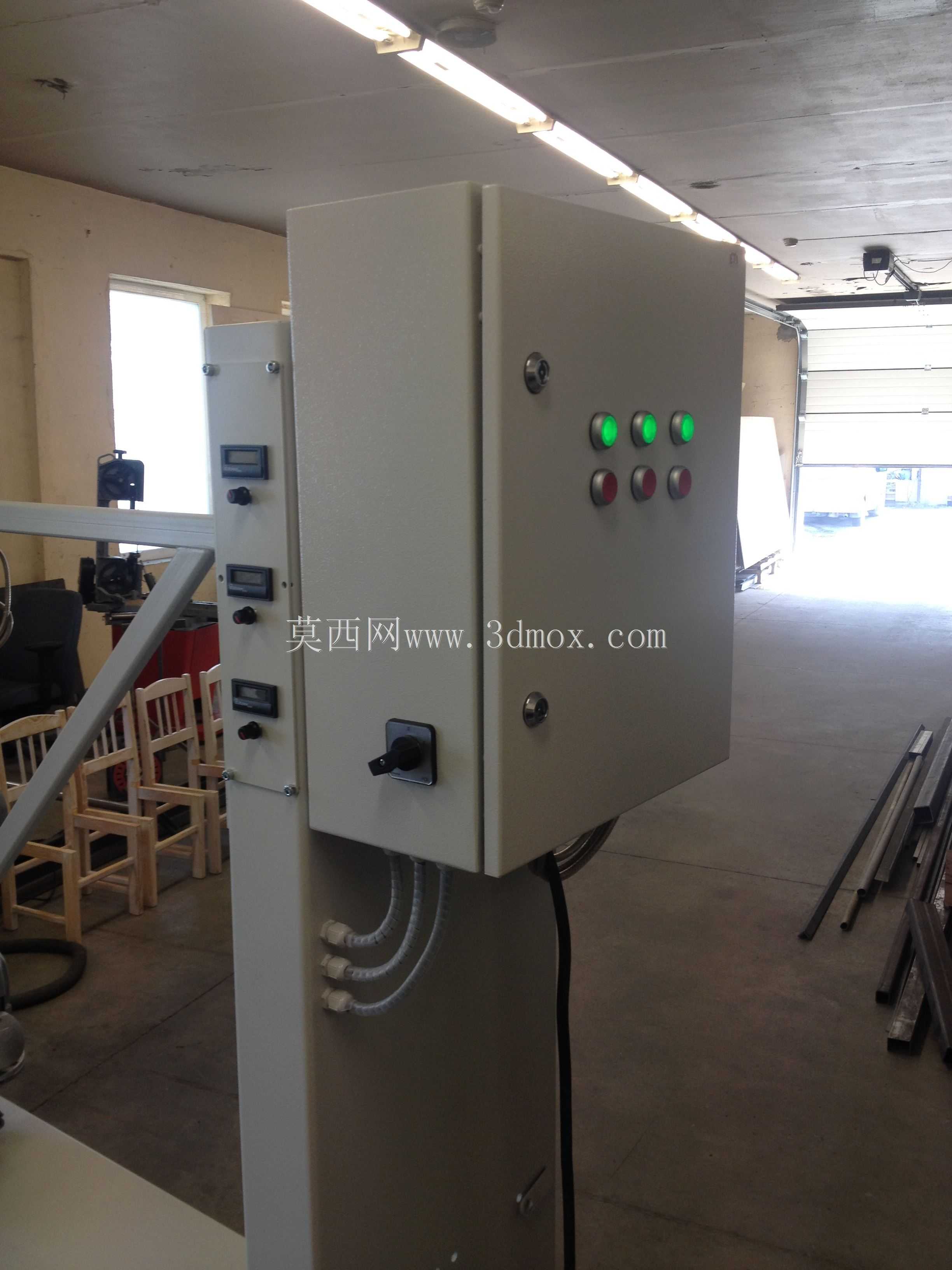

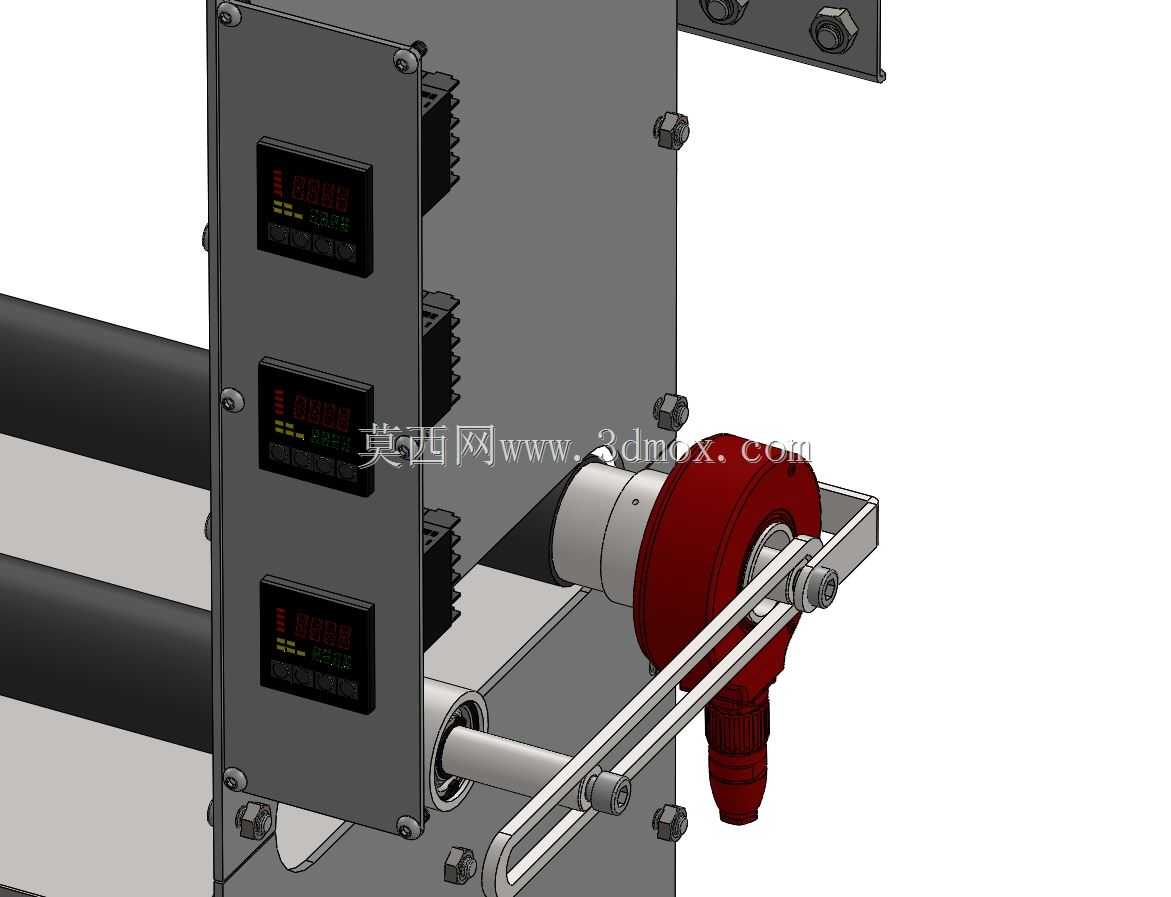

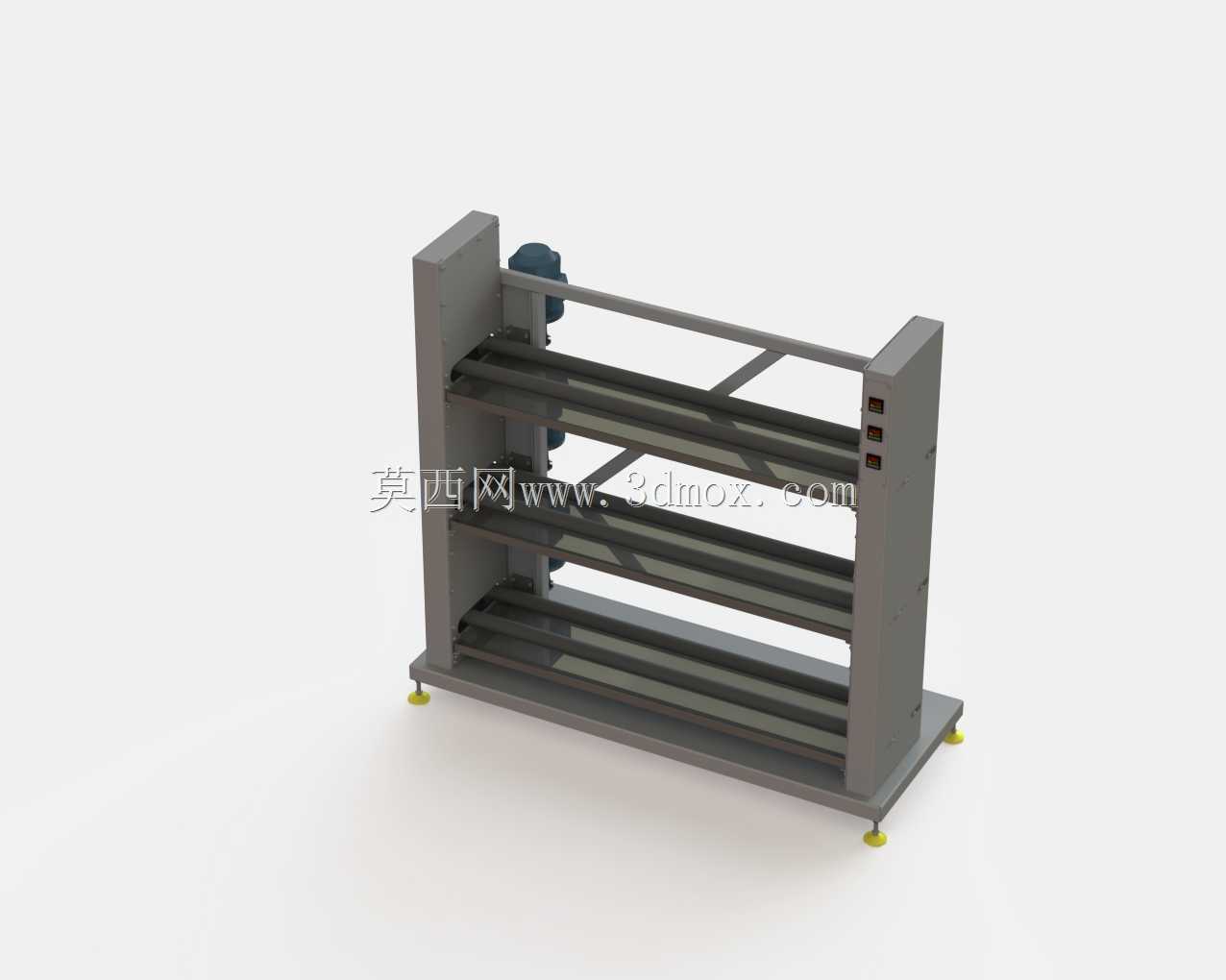

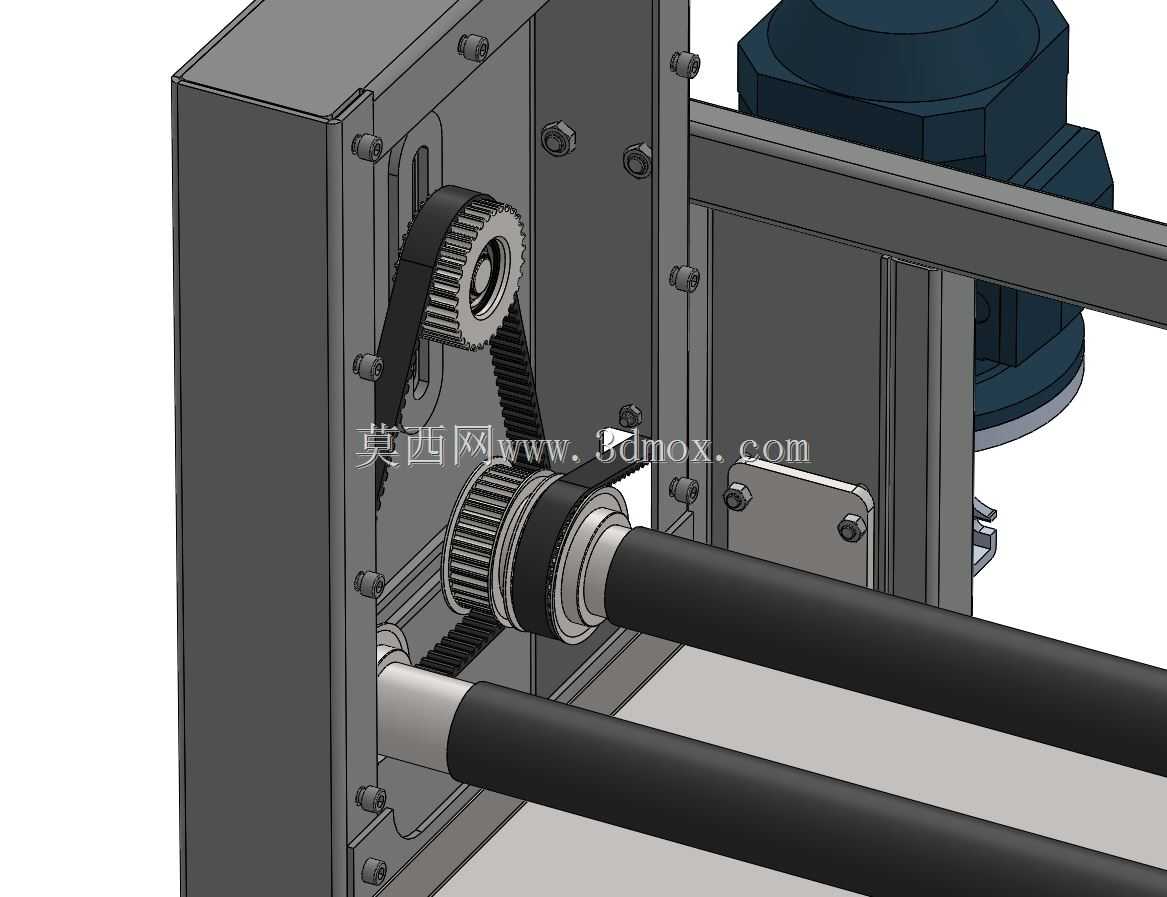

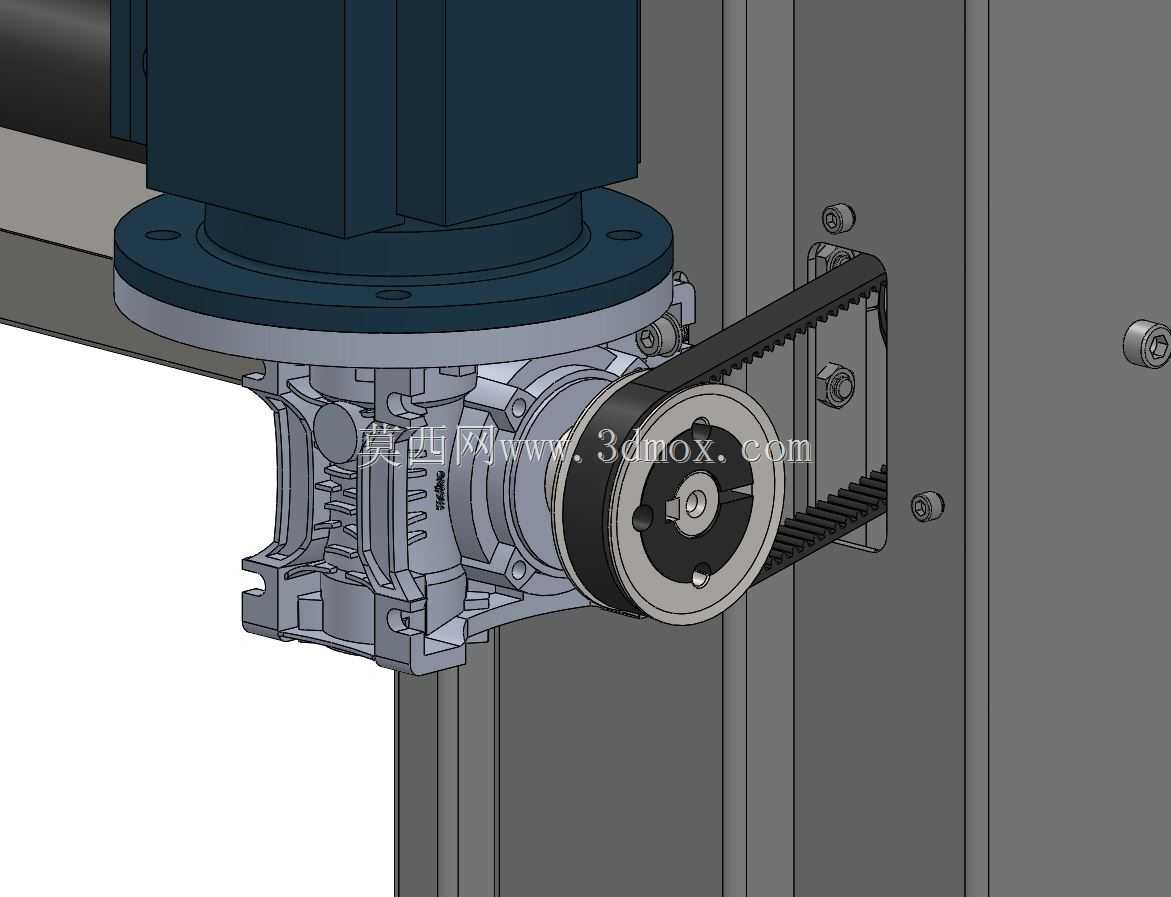

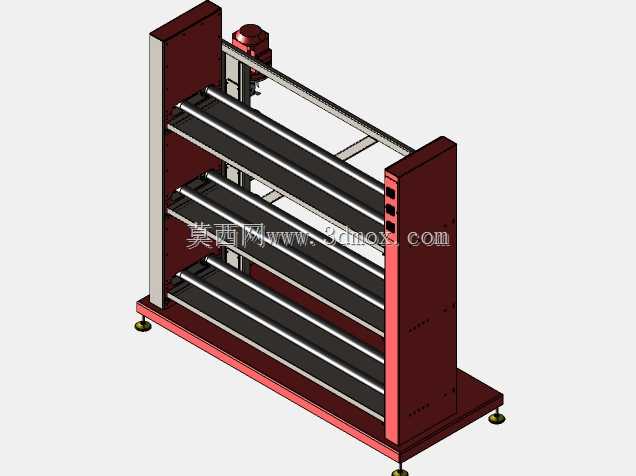

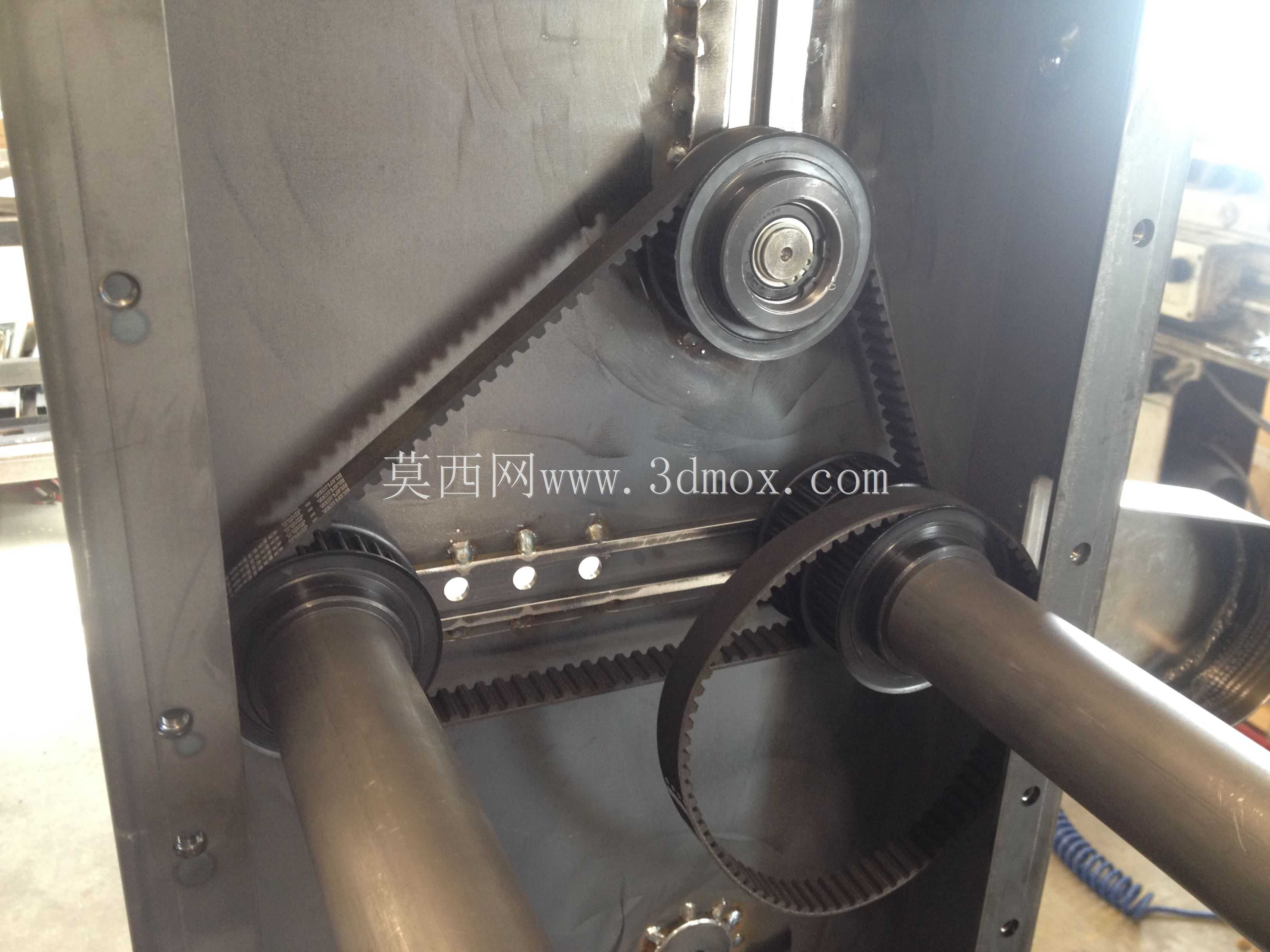

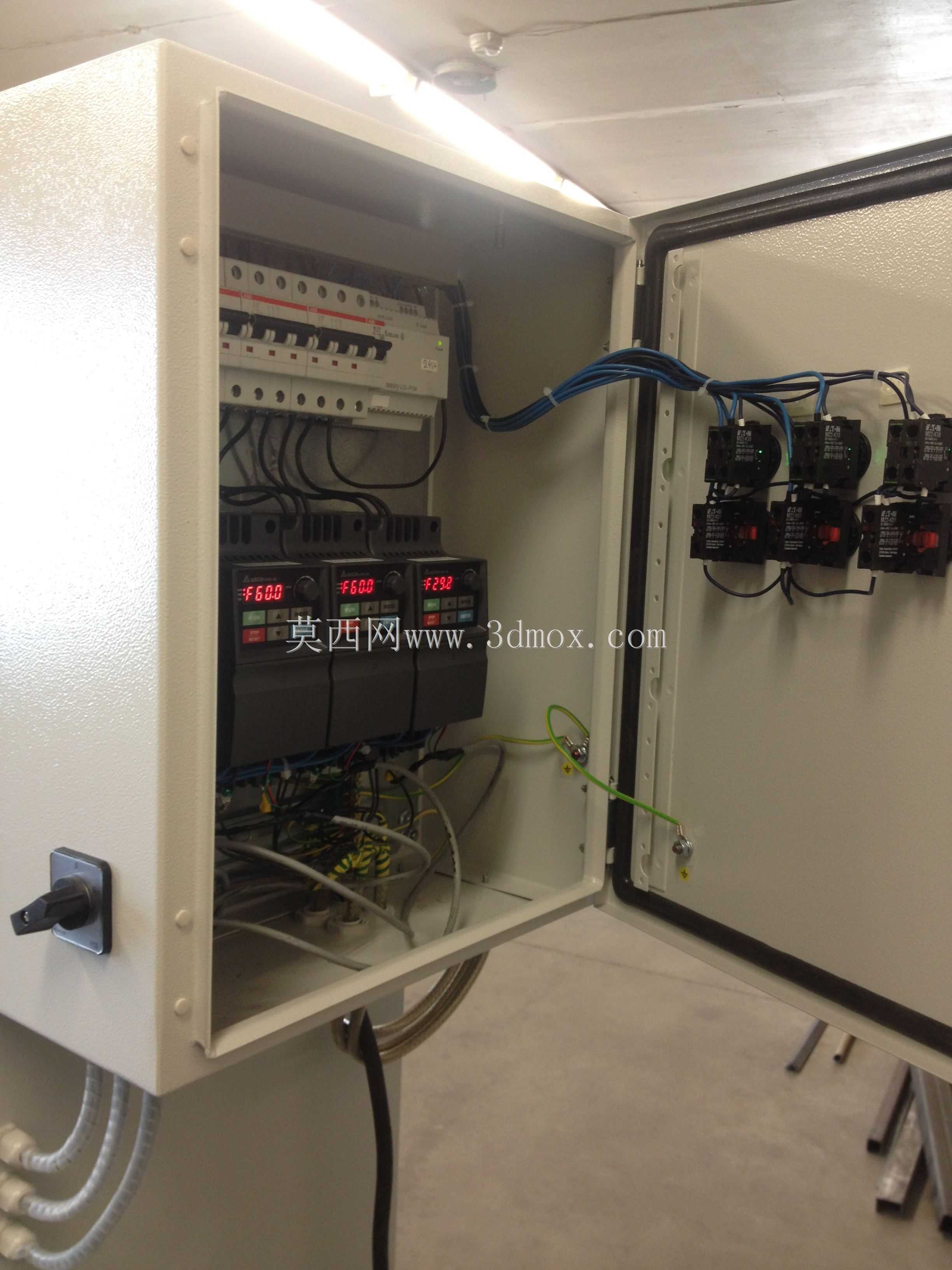

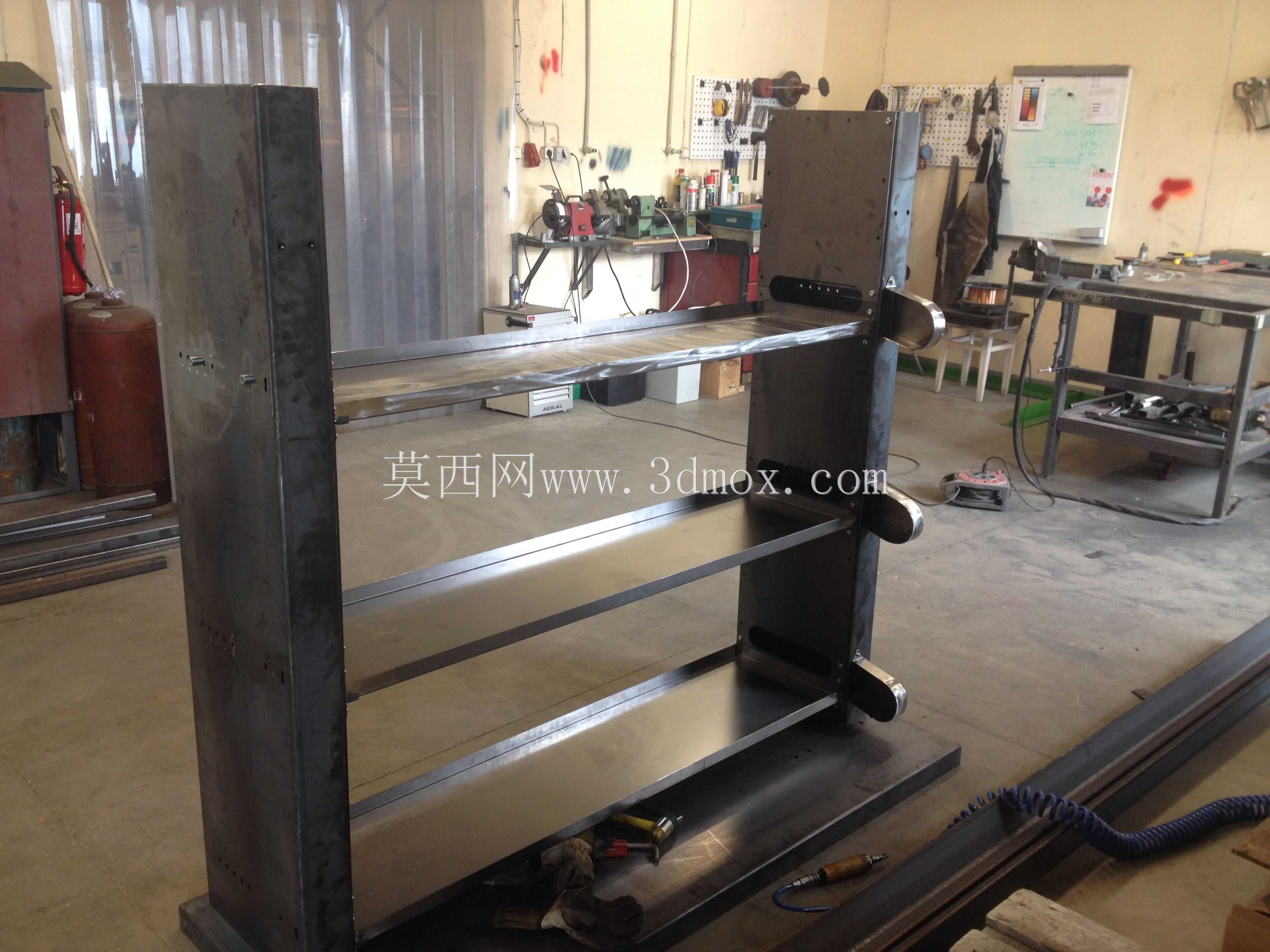

这款立式多磨头球磨设备主要面向实验室小批量物料粉磨、选矿工艺试验、新材料配方研磨验证场景，区别于大型工业量产球磨机，它的占地尺寸控制在长1200mm、宽600mm、高1500mm的安装边界内，无需做专门的设备基础，普通实验室水磨石地面即可放置，底部预留的四个M12调平脚座可以抵消地面平整度误差，保证设备运行时的振动幅度控制在允许范围内。设备采用三磨头竖向排布的结构设计，三个独立驱动单元分别对应三个研磨工位，可同时开展三组平行研磨试验，也可根据试验需求单独启动单个工位，每个工位的驱动电机通过带轮减速结构连接磨罐夹持机构，传动比经过匹配计算，可将磨罐转速稳定控制在试验常用的50-300r/min区间，避免转速过高导致磨球贴附罐壁无法形成有效冲击研磨，也不会因转速过低造成研磨效率不足。设备右侧的立柱集成了工位控制组件，设计阶段没有绑定特定型号的转速检测元件，而是预留了通用尺寸的安装位，可兼容市面主流的同尺寸转速表、编码器，同时预留了温度控制器的安装槽位，可根据研磨工艺需求加装温控模块，实现磨内温度的实时监测与调控，无需额外改动柜体结构。左侧立柱内部走传动系统的布线与管路，强弱电分离排布避免信号干扰，柜体下部的框架结构专门做了加强处理，用来承托三个驱动电机与减速组件的重量，后侧预留的漏槽结构可以承接研磨过程中意外洒出的物料与清洁废水，方便日常试验后的清理维护。磨头下方的辊下框架做了定位卡槽设计，磨罐装入后可自动对中，无需反复调整夹持位置，夹持机构采用快拆式结构，更换不同容积的磨罐时无需额外工具，单人即可在1分钟内完成磨罐更换，适配500ml、1000ml、2000ml三种常用规格的实验磨罐，可满足不同投料量的试验需求。整体结构设计优先考虑试验场景的操作便捷性与维护便利性，所有外露的操作元件都布置在人员站立操作的舒适高度区间，无需弯腰或登高即可完成转速调节、磨罐拆装、设备启停等操作，柜体表面做了喷塑处理，可耐受实验室常见的弱酸碱腐蚀，长期使用不会出现表层脱落锈蚀的问题。
