小型氧气分流流量调节装置结构

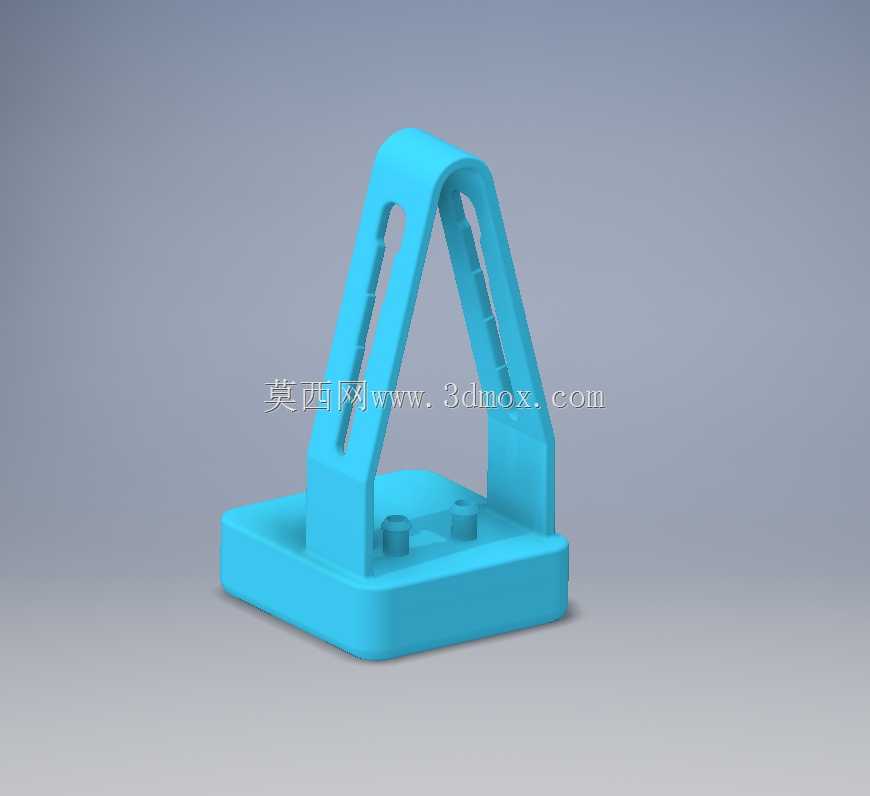

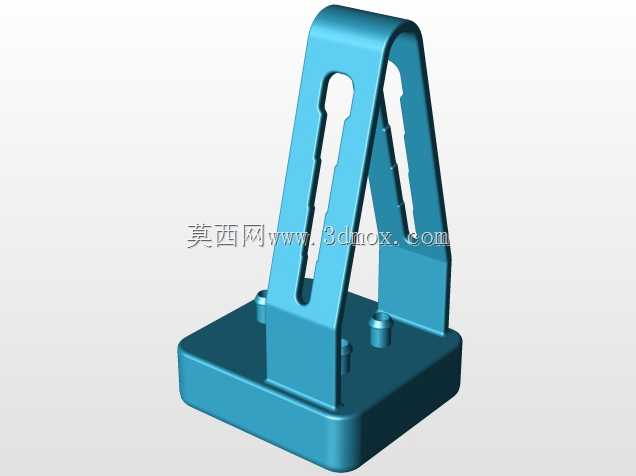

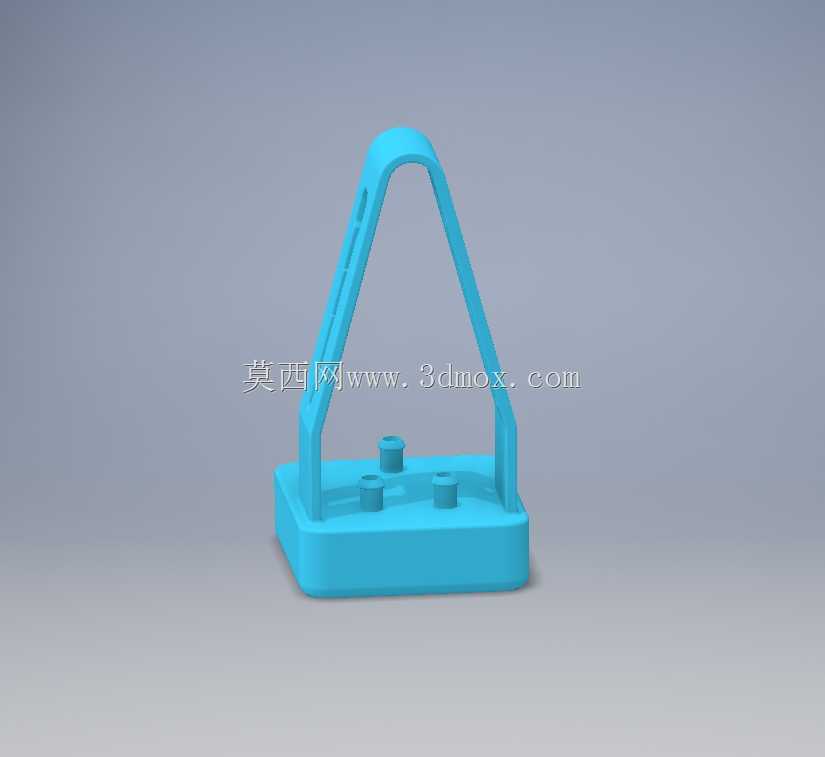

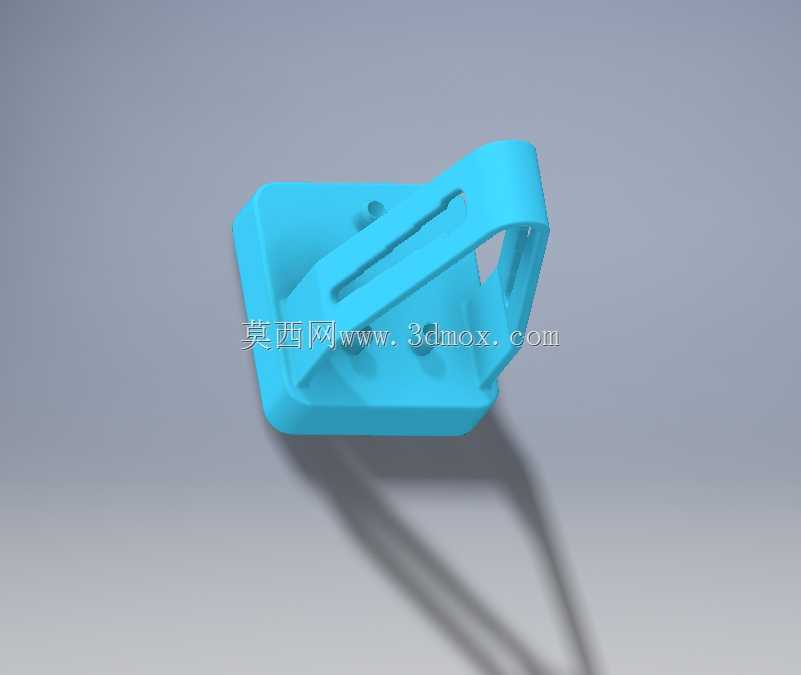

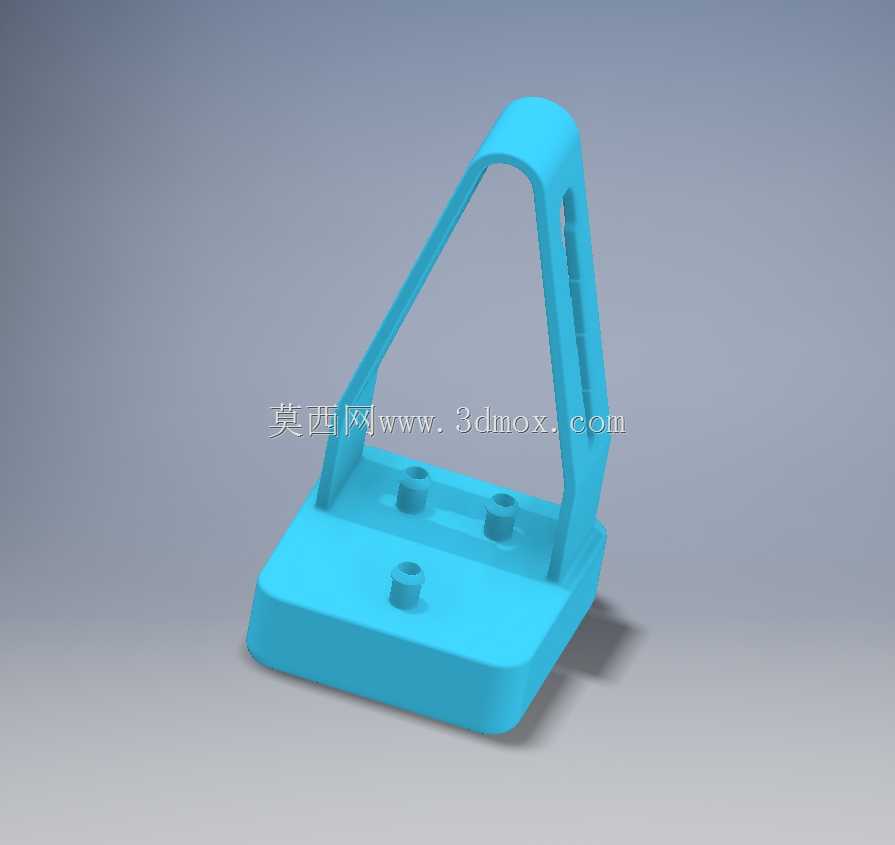

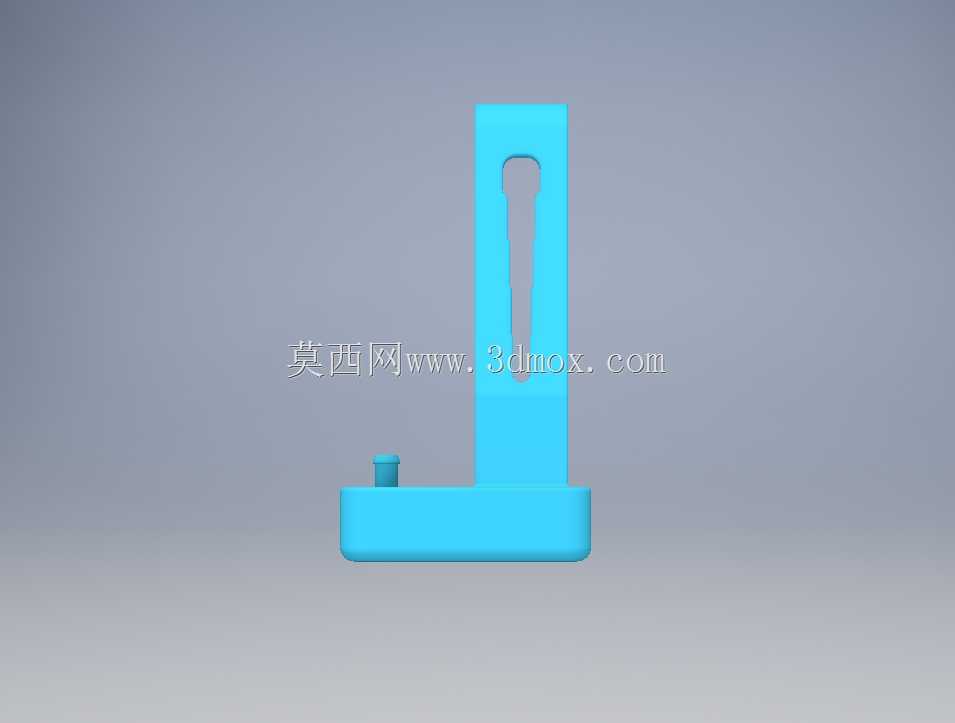

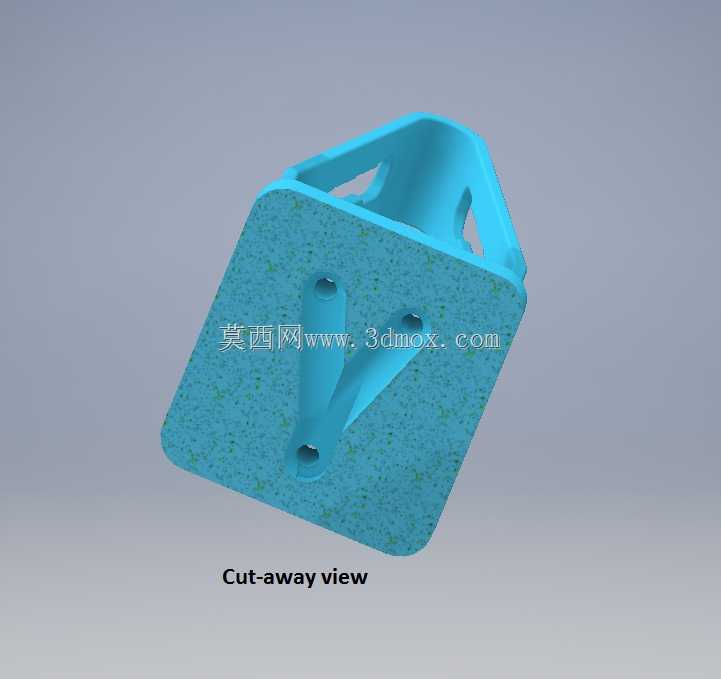

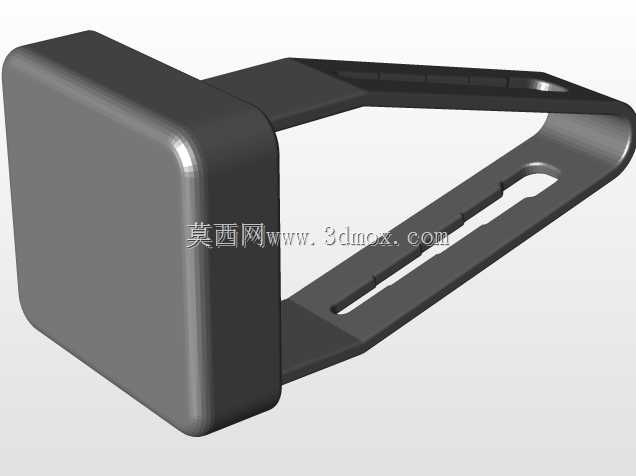

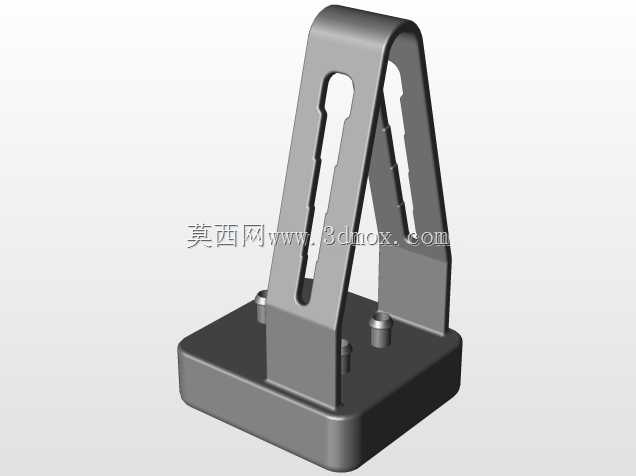

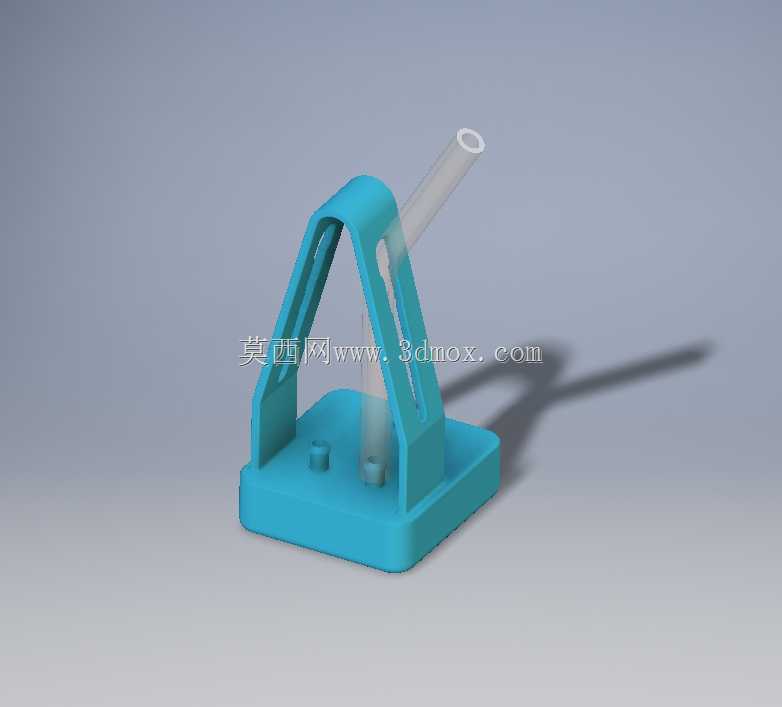

在医用供氧、小型制氧设备配套、实验室气路布设这类场景里，这类小型氧气分流调节结构的应用频次并不低，很多时候终端用气点位需要独立的流量管控，同时还要兼顾安装空间的紧凑性，不能占用过多设备内部的布设位置。这款结构的设计核心是在有限的安装空间内，实现单路进气到双路出气的分流，同时集成流量调节的功能，不需要额外在管路上串接独立的调节阀件，减少了管路接头的数量，也就相应降低了气路泄漏的风险点。从结构形态来看，整体采用一体化的基座加A形支撑框架的设计，基座部分预留了两个安装定位柱，安装时可以直接卡入设备面板的预留孔位，不需要额外设计复杂的固定支架，基座底部的平面可以贴合安装面，保证安装后的结构稳定性，不会因为管路插拔或者调节旋钮的操作出现结构偏移。支撑框架上开设的长条形槽道，一方面是为了减轻整体结构的重量，对于小型便携类供氧设备来说，每一处结构的减重都有实际意义，另一方面槽道也可以作为调节拨杆的滑动轨道，拨杆在槽道内移动时，会带动内部的阀芯改变通气截面的大小，从而实现输出流量的线性调节，槽道两侧的刻度位可以对应不同的流量档位，方便使用时快速调整到需要的供氧流量。气路接口的参数适配常规的小型供氧管路，适配内径5mm、外径8mm的软管，安装时直接将软管套入接口即可，不需要额外的转接头，内部的流道经过平滑处理，不会出现气流直角转弯导致的压损过大问题，整体内部容积控制在47毫升左右，不会因为腔体过大导致气流输出滞后，调节流量时的响应速度更快。整体结构的高度控制在10厘米以内，安装时只需要在设备面板预留对应尺寸的安装孔，就可以完成嵌入式安装，外露的调节部分操作空间充足，不会被周边的其他元件遮挡。结构的壁厚设计兼顾了强度和轻量化需求，采用塑料材质加工时也能承受常规供氧管路的工作压力，不会出现受压变形导致的阀芯卡滞问题，基座上的定位柱尺寸经过匹配设计，安装后不会出现晃动，长期使用也不会因为反复操作调节出现结构松动。这类集成式的分流调节结构，相比传统的分离式接头加独立调节阀的组合，整体占用的安装空间减少近四成，装配时的工序也更简单，只需要一次定位固定就可以完成安装，适合批量配套在小型制氧机、便携供氧装置、实验室分散供气终端这类设备上，在保证流量调节精度的前提下，有效压缩了配套成本和安装空间。
