便携式急救呼吸机机械泵结构设计

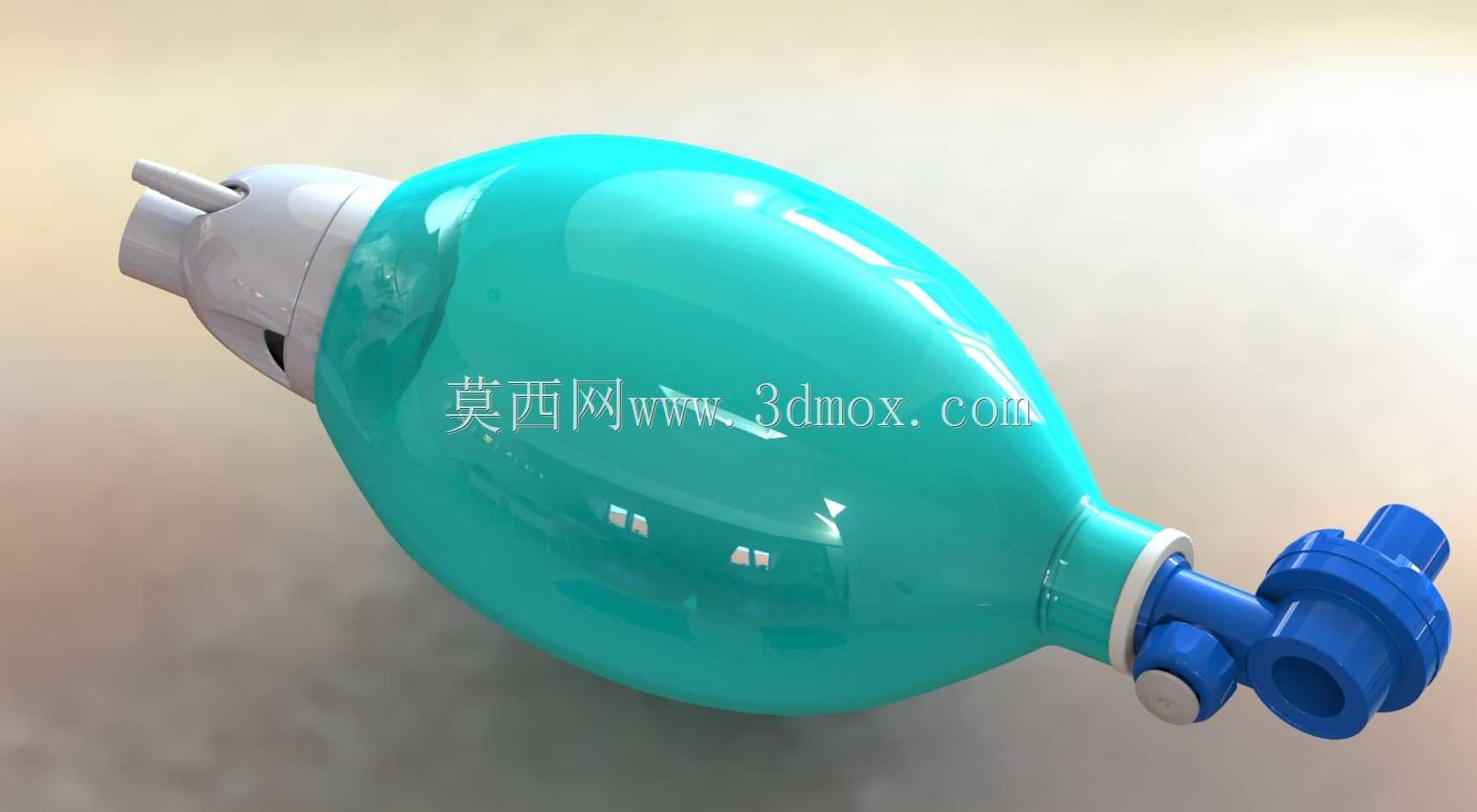

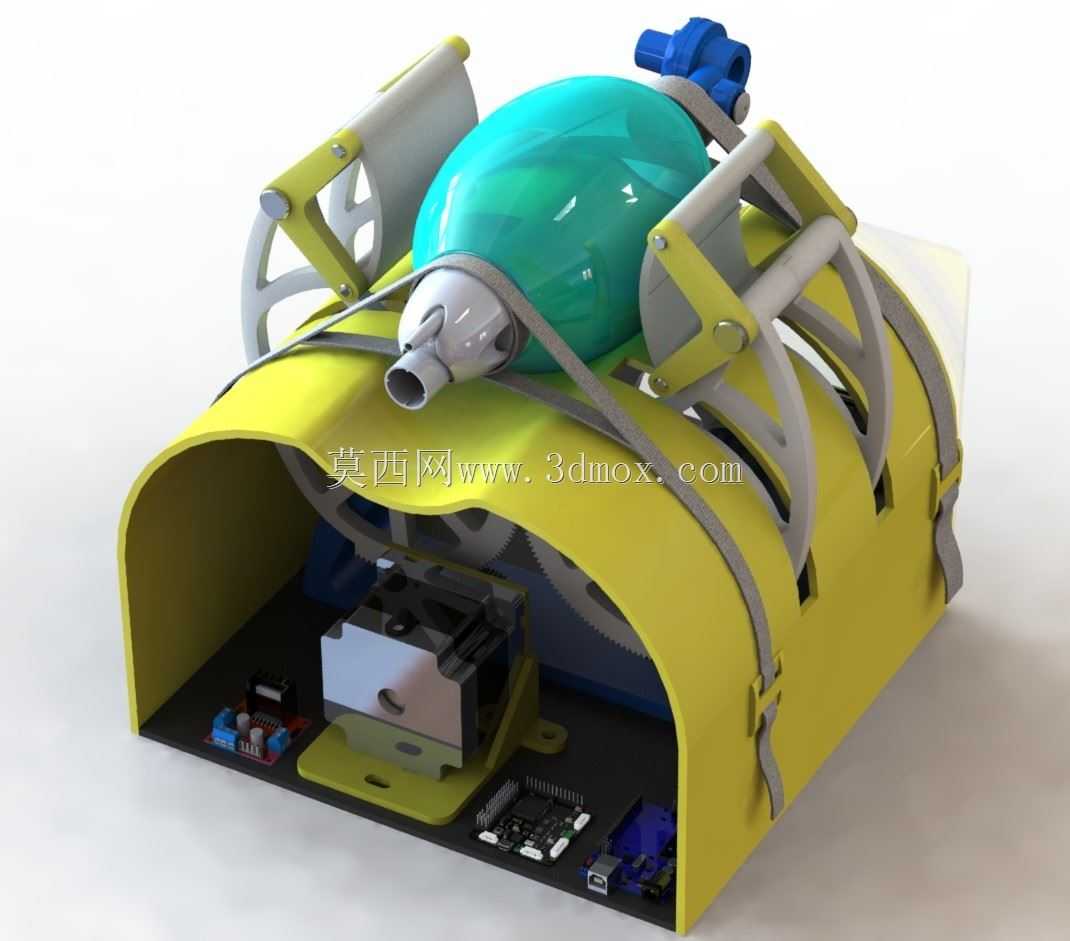

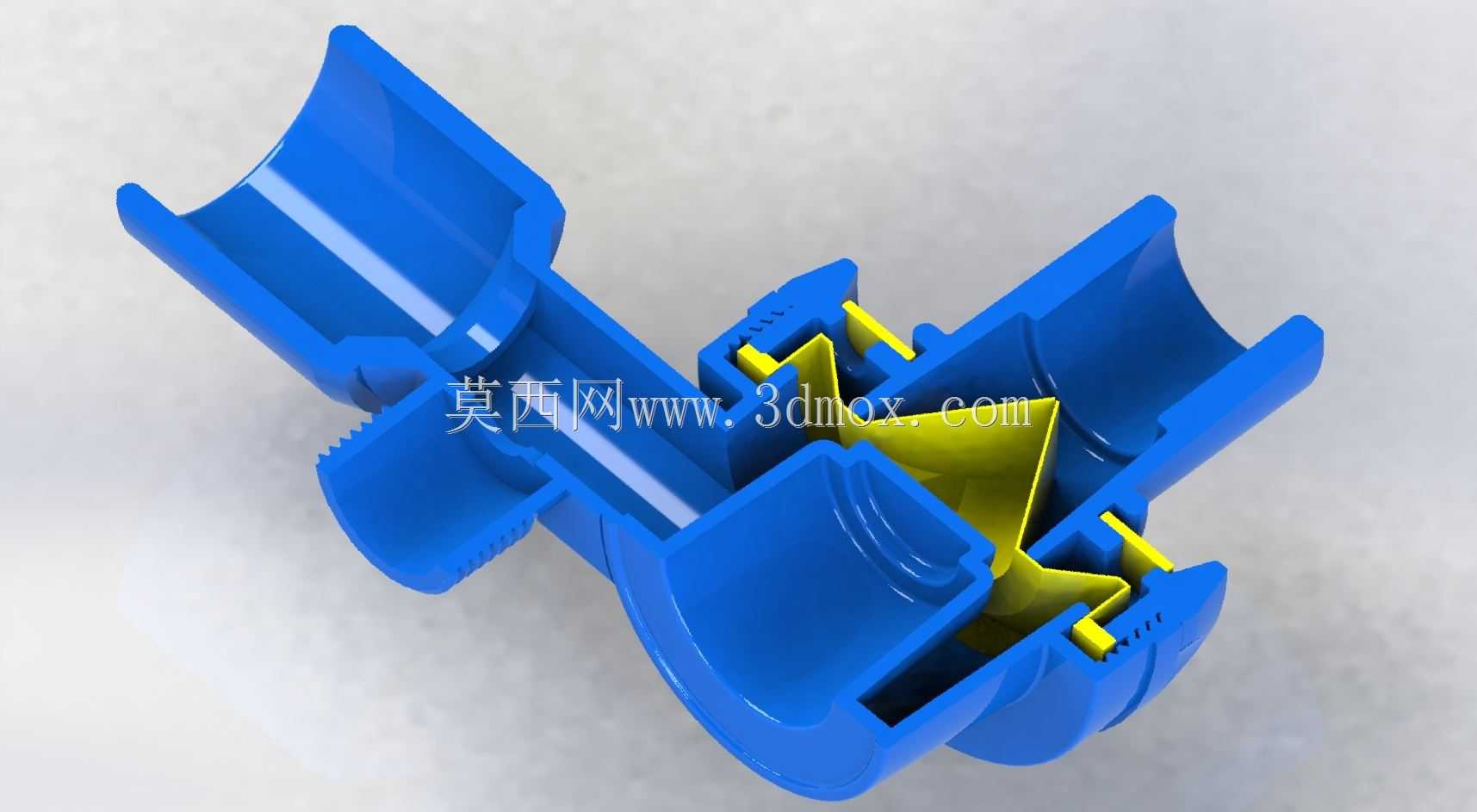

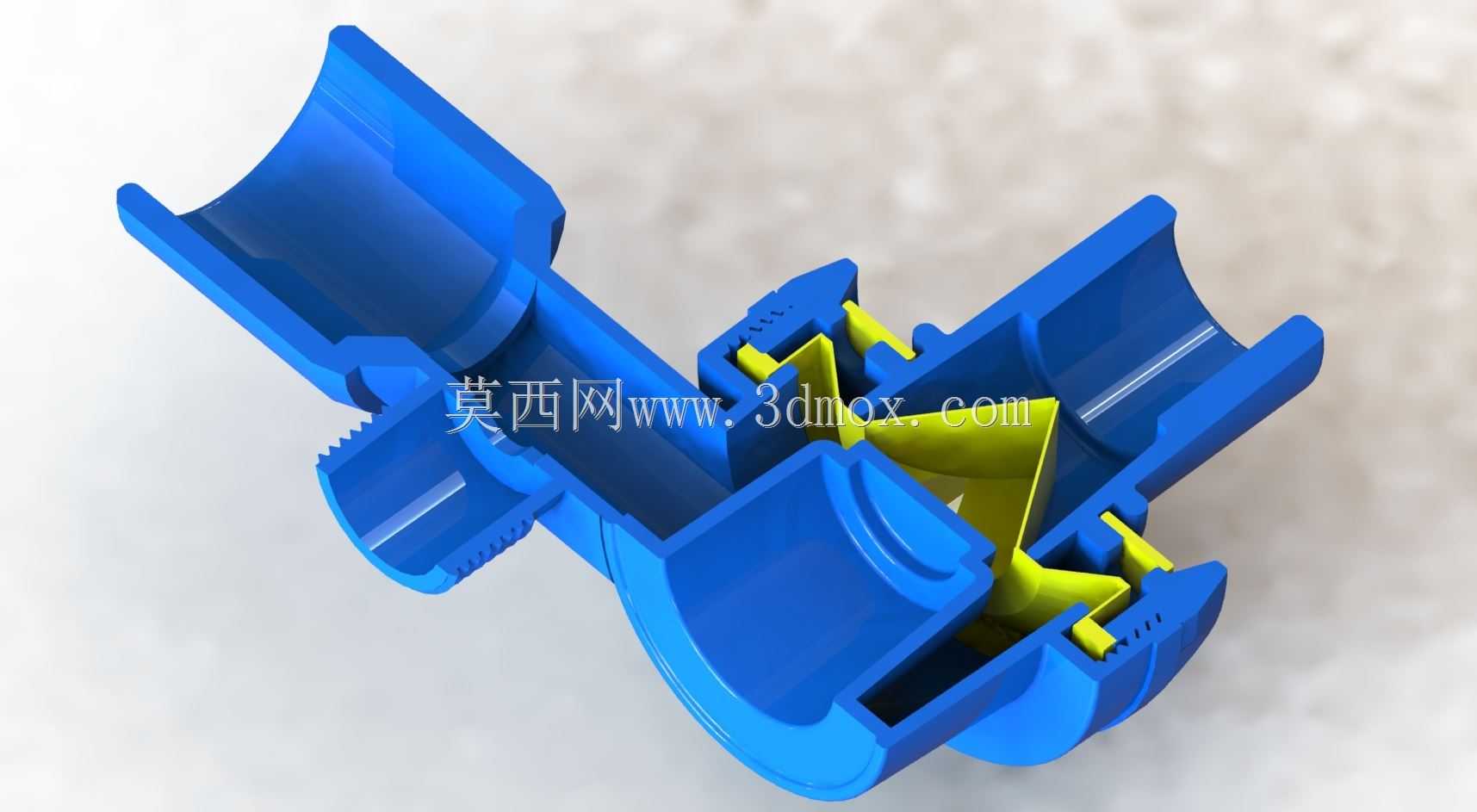

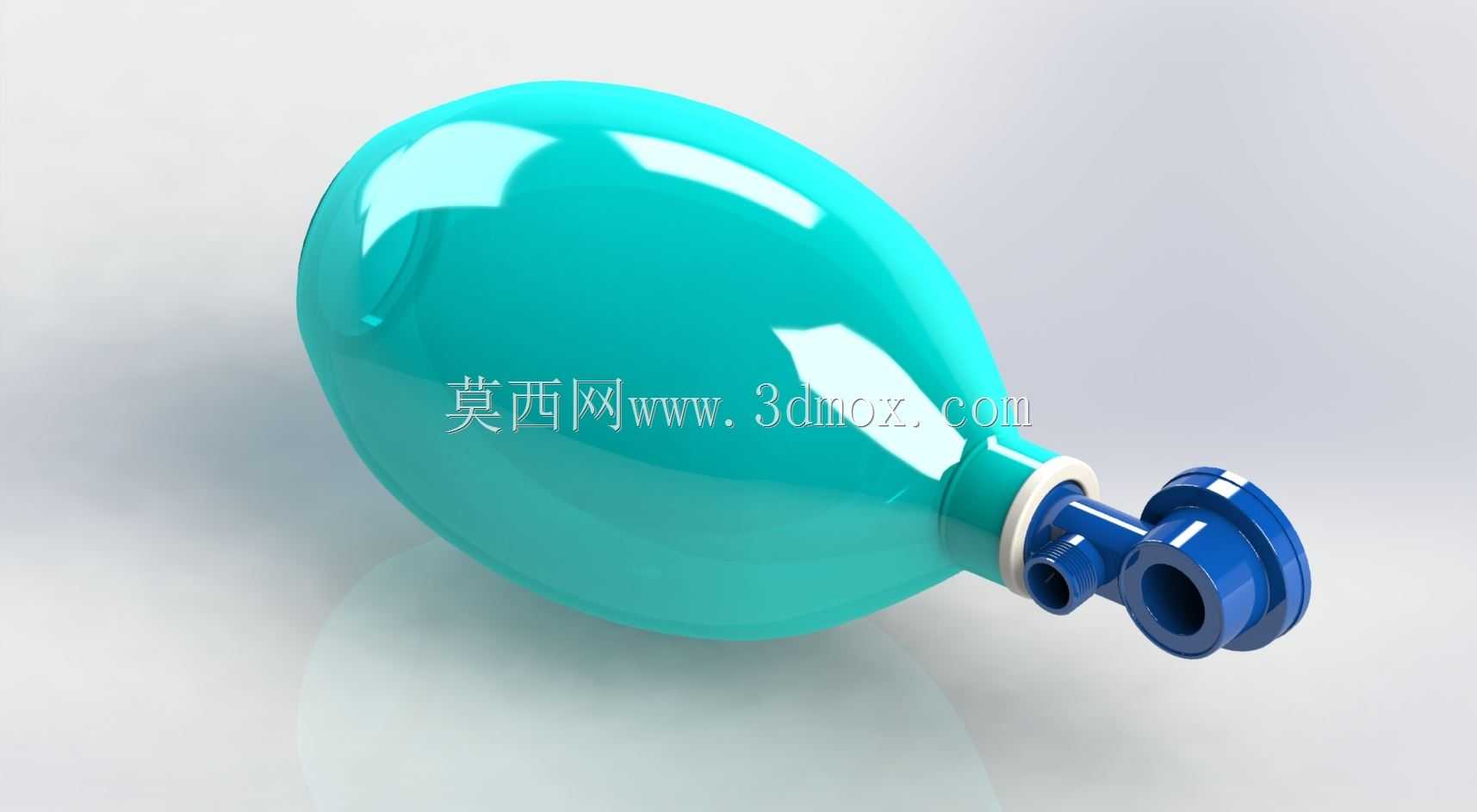

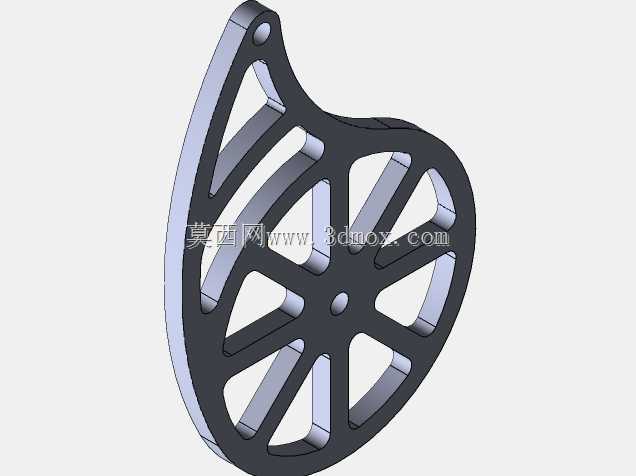

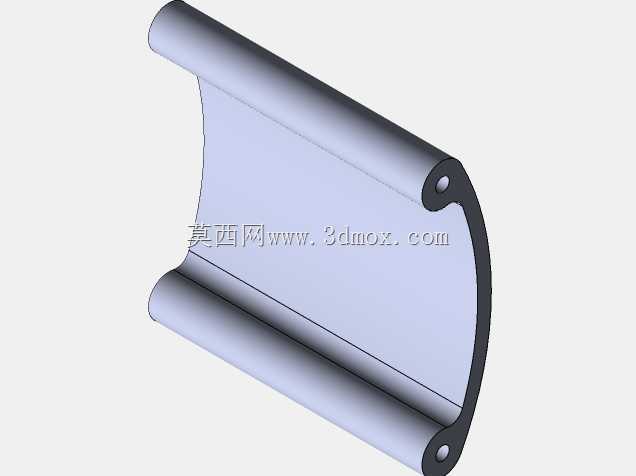

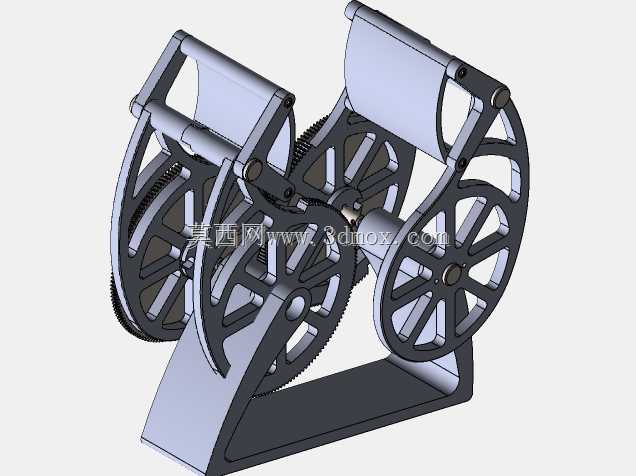

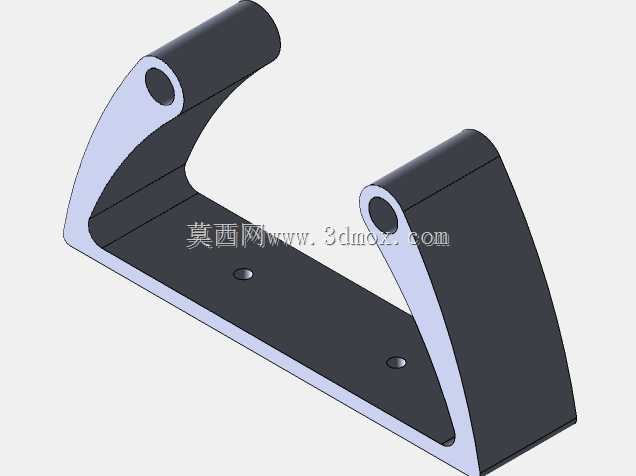

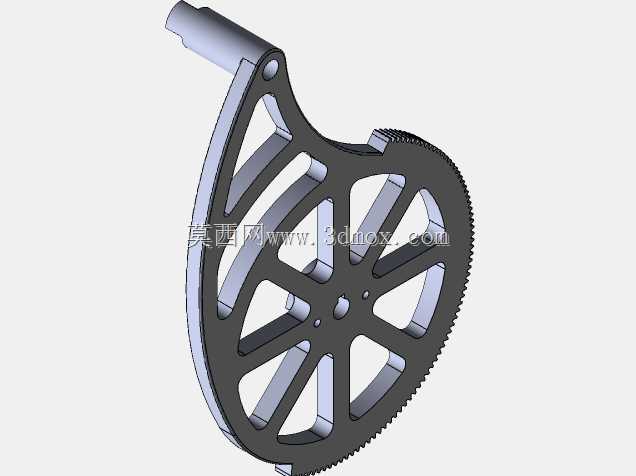

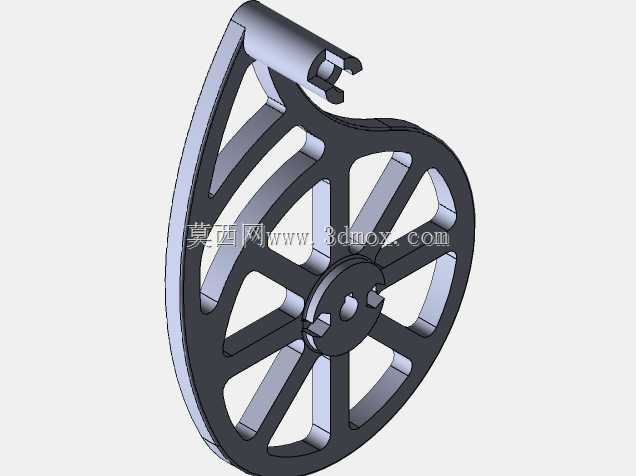

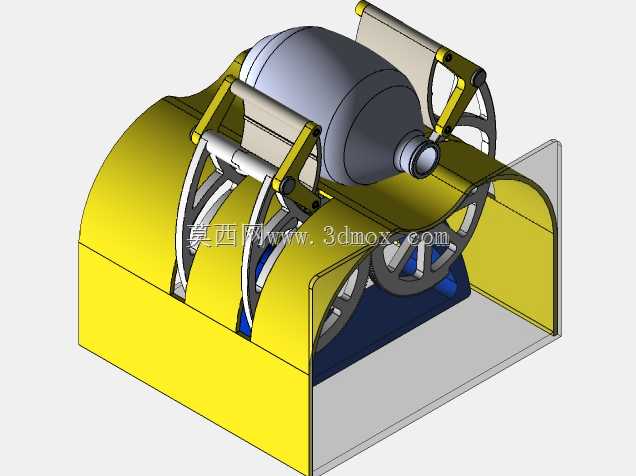

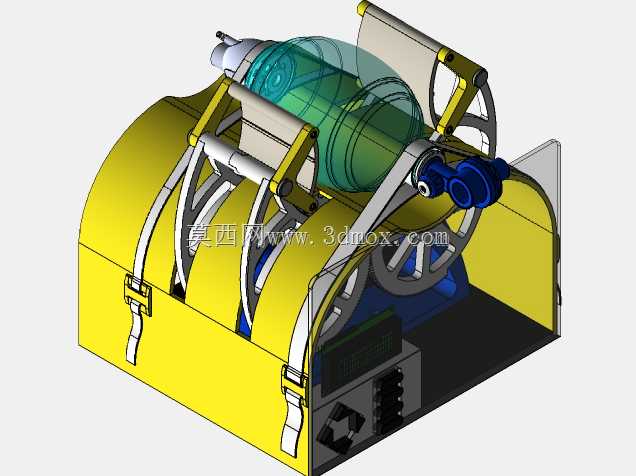

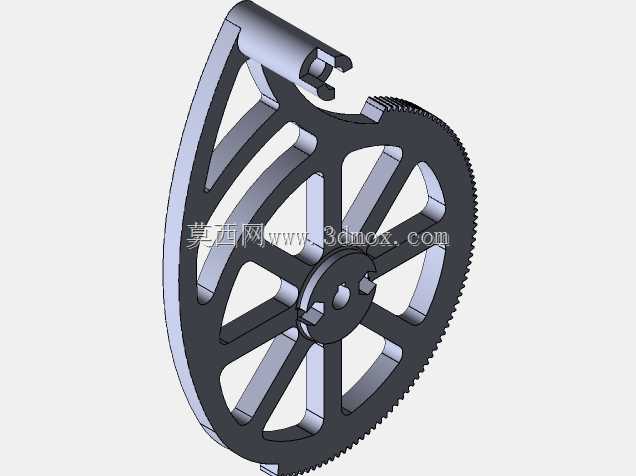

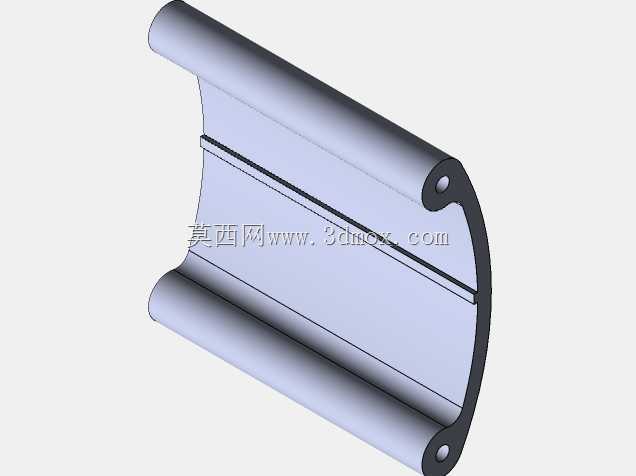

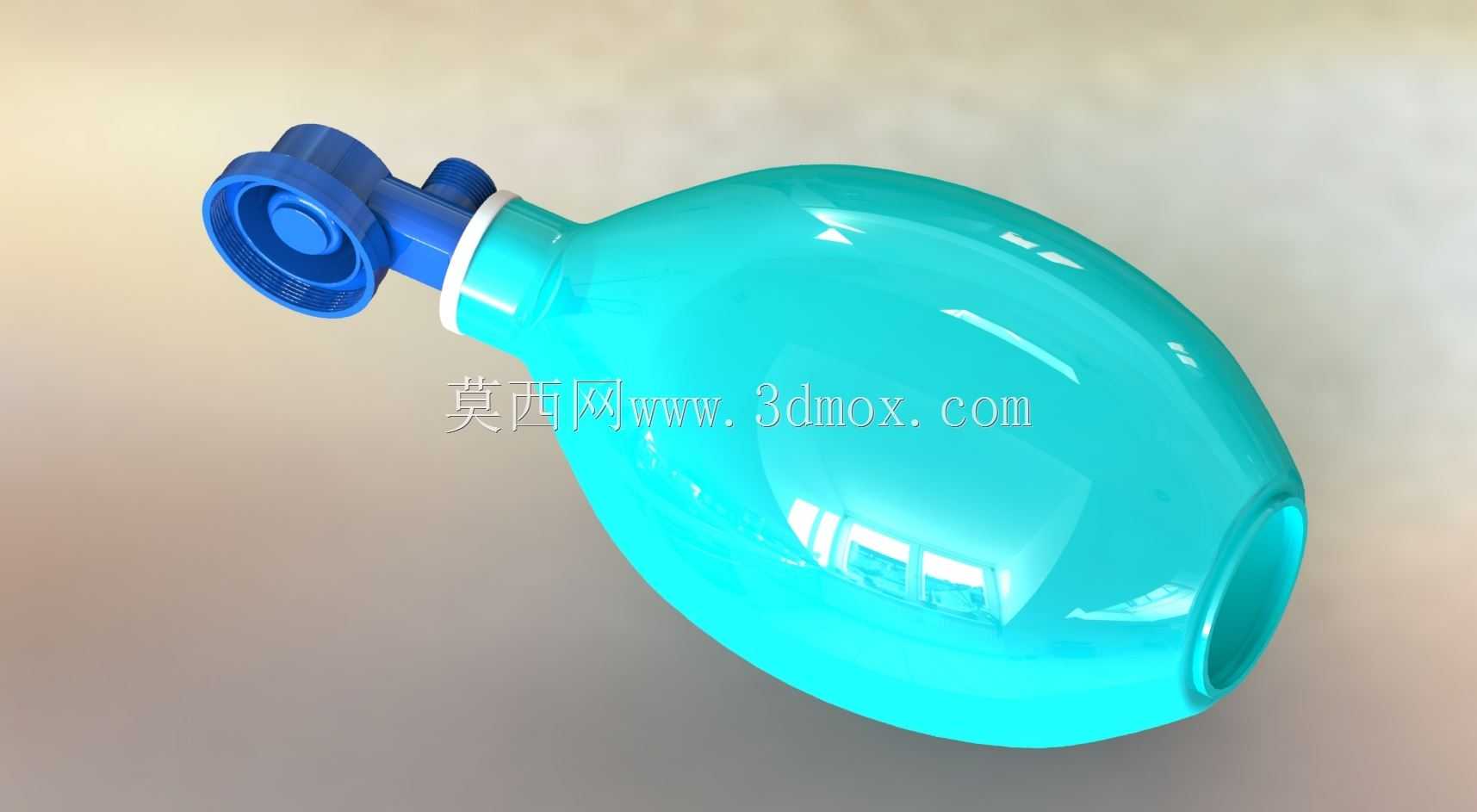

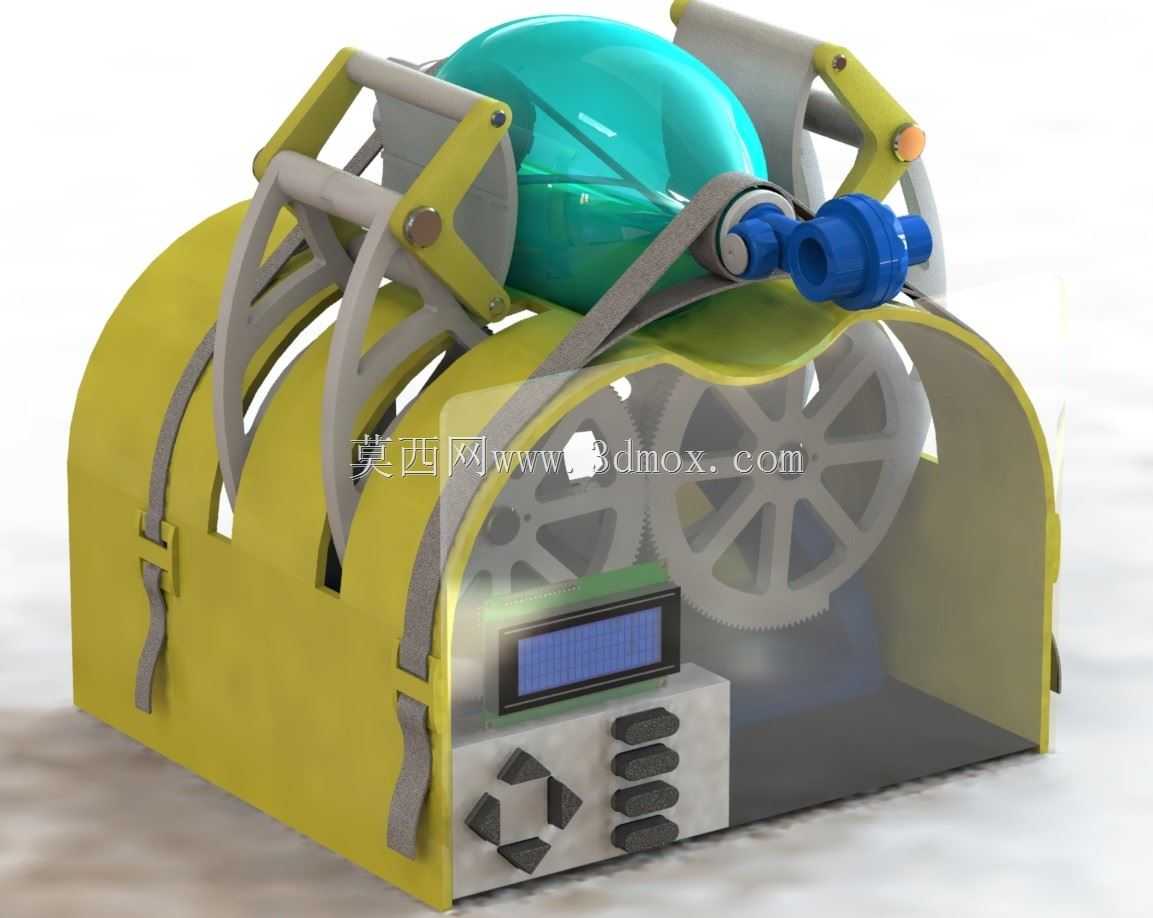

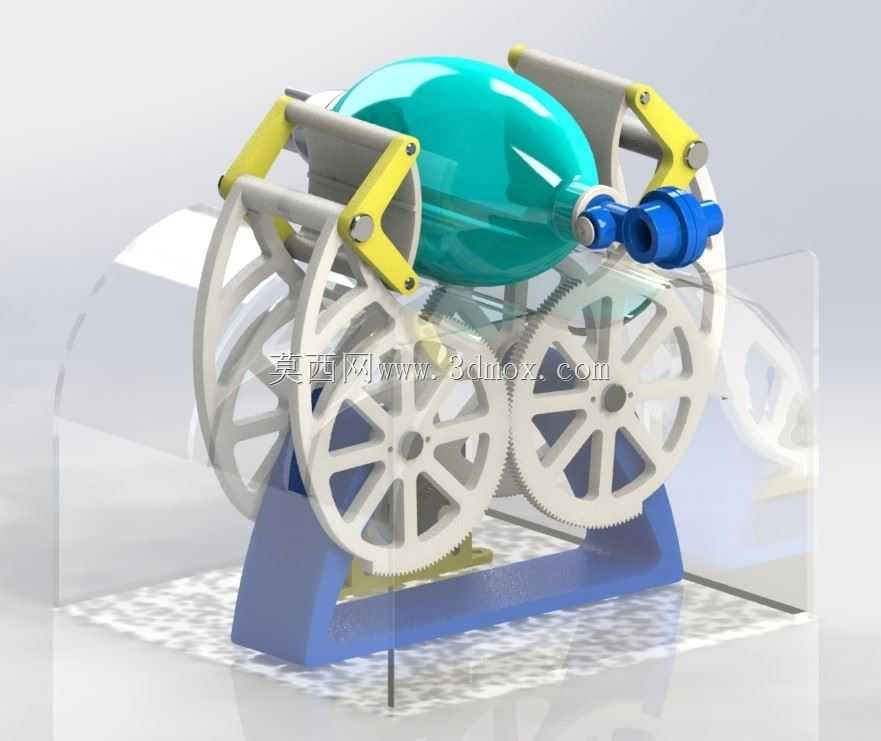

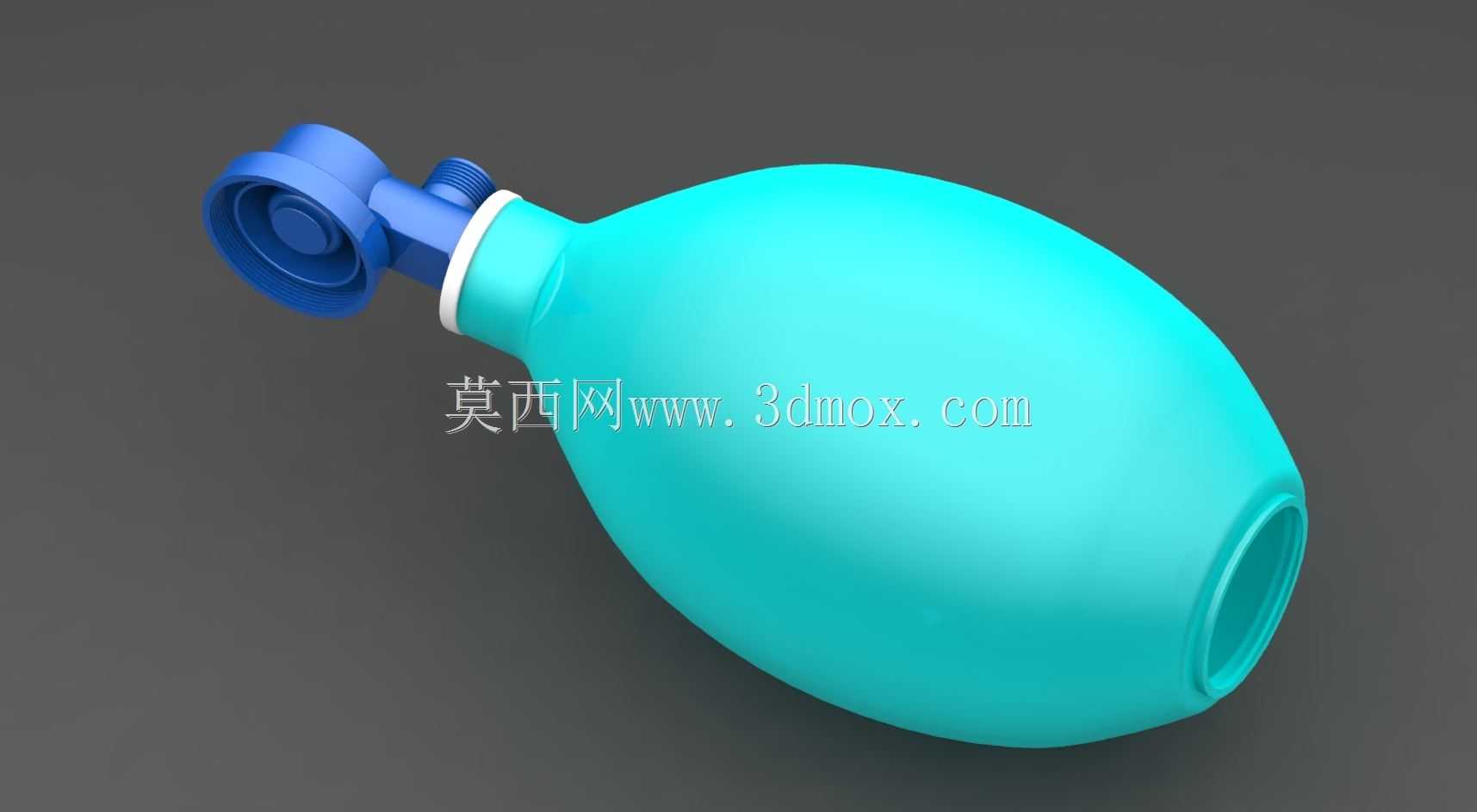

这款机械泵主要面向突发公共卫生事件、院前急救、基层诊疗场景的呼吸支持需求，可在无持续高压气源供电的受限环境下，为自主呼吸障碍患者提供稳定的节律性通气支持，替代人工手动挤压呼吸囊的操作，降低医护人员的体力消耗与交叉感染风险。设计之初优先考虑便携转运属性，整体采用半开式拱形壳体结构，外壳通过多道弧形加强筋提升抗冲击性能，可承受常规转运过程中的磕碰与挤压，壳体两侧预留绑带安装位，既可以固定在急救担架侧方，也能通过配套背带实现单人携行，整机安装边界控制在小型急救箱的尺寸范畴内，不会占用过多急救舱内的有限空间。核心动力传递采用对称布置的齿轮连杆机构，动力输出端直接对接标准规格的人工呼吸囊接口，通过齿轮组的定比传动保证挤压行程的一致性，可通过前端操作面板的按键调节挤压频率与潮气量输出范围，适配不同体重患者的通气需求，机构运动部件全部做了圆角钝化处理，避免运动过程中夹破呼吸囊或者剐蹭周边管路。控制模块集成在壳体前侧的独立舱室内，显示屏与操作按键做了凸起式防护边框，防止转运过程中误触，舱室与动力舱之间做了密封分隔，避免机构润滑脂挥发污染控制电路，也方便后期对控制模块进行单独检修更换。呼吸囊的固定采用双侧弹性绑带加顶部限位架的组合结构，可适配市面主流规格的一次性人工呼吸囊，更换耗材时无需工具即可快速拆装，前端出气接口采用标准鲁尔接头规格，可直接对接呼吸管路、过滤器与患者面罩，无需额外转接头。机构的运动行程做了机械限位设计，即使控制模块出现参数异常，机械结构也会限制最大挤压量，避免过度挤压造成呼吸囊破裂或者患者气压伤，传动齿轮采用自润滑工程材质，无需定期加注润滑脂，减少日常维护工作量。整机的重心集中在壳体下半部分，放置在平面或者固定在担架上时不会出现侧翻，底部预留防滑胶垫安装位，放置在光滑台面时也不会滑动，侧面的操作区域做了内凹设计，按键不会因为挤压被误触发，整体结构没有突出的尖锐棱角，在急救转运的狭窄空间内不会剐蹭医护人员或者周边设备。
