双缸正负压空气泵通风装置结构设计

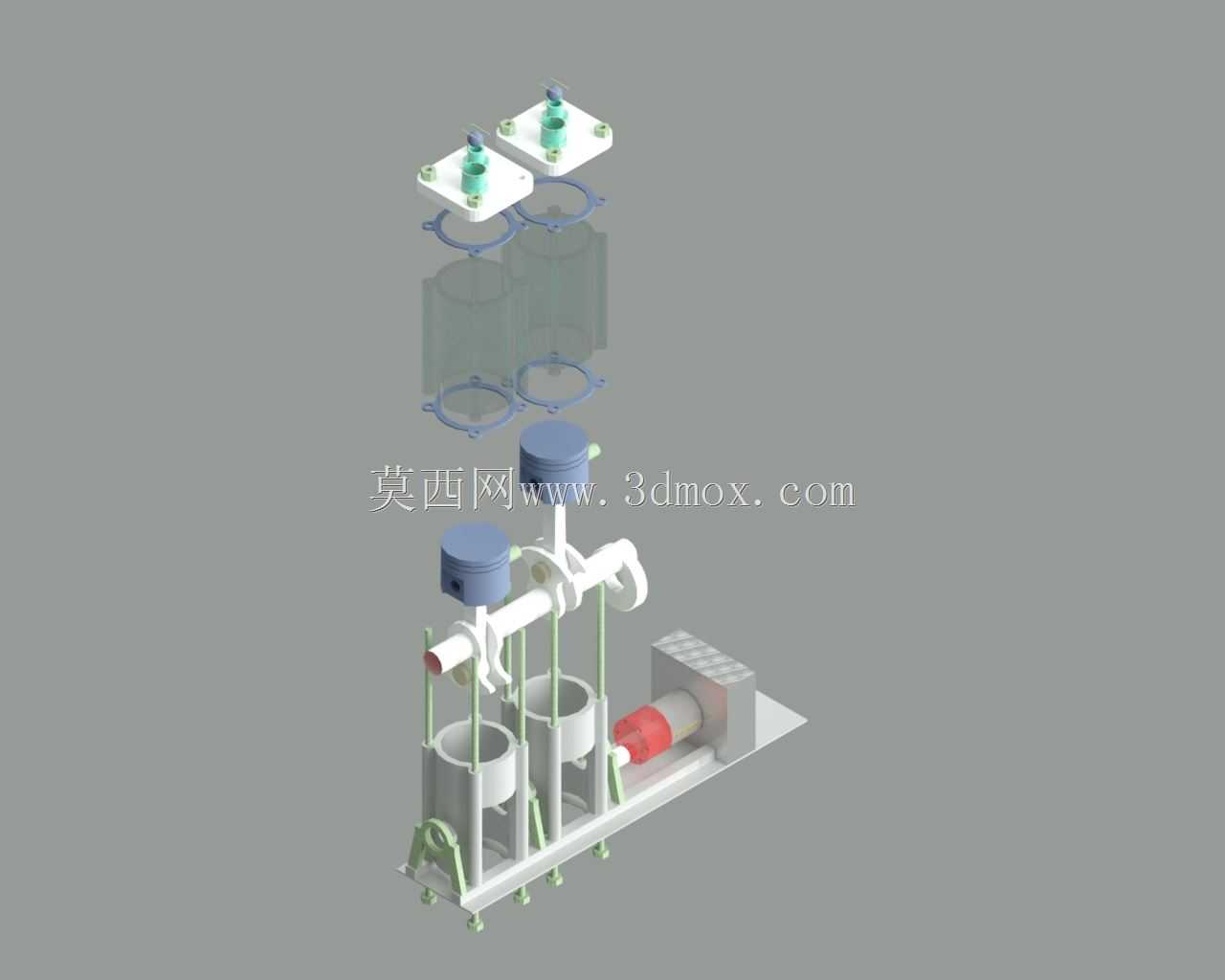

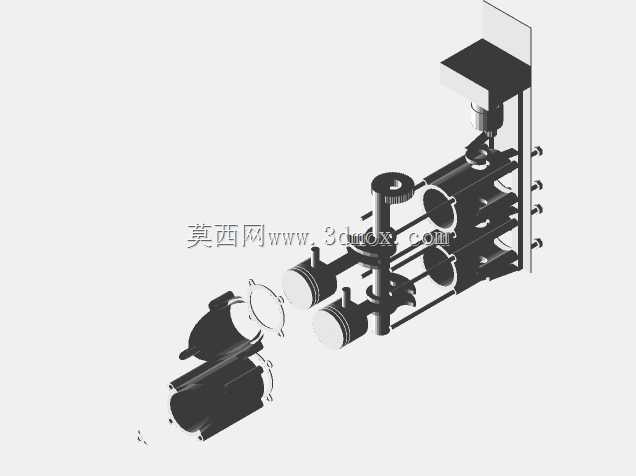

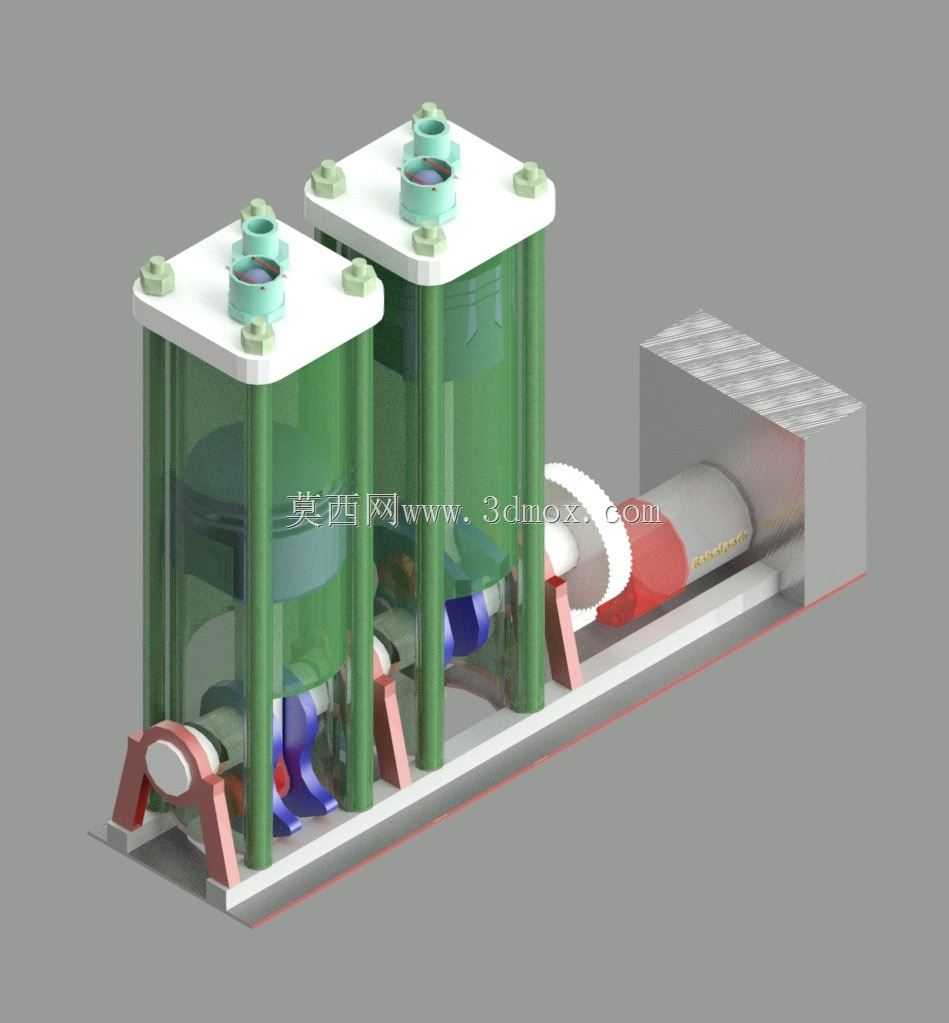

该双缸空气泵通风装置核心作用是生成具备肺呼吸适配性的正负交替气流，可在应急呼吸支持场景下替代常规通气设备完成空气输送，也可适配小型通风换气场景完成定向气流供给，气路终端可搭配加湿器、面罩组件直接对接使用端，也可根据需求联动负压按摩模块拓展附加功能。从结构设计逻辑来看，整套装置的作动原理参考了发动机气缸与医用注射器的作动逻辑，通过单向阀组完成气流的单向导通控制，活塞往复运动过程中分别完成进气吸入与气流推送两个核心动作，双缸并行的布局可以抵消单缸作动的气流脉动，让输出气流的压力波动控制在呼吸适配的合理区间，避免单缸结构气流冲击过大造成的使用不适。结构选材上，所有气缸组件预留了3D打印加工的适配余量，阀球、垫圈这类密封件采用橡胶材质保障气路密封性，其余非承压结构件可采用亚克力或PVC材质加工，降低整体制造成本与整机重量，紧固件采用黄铜螺栓从底板贯穿至缸盖位置，将立式缸体、底部传动腔、端部动力腔串联为整体，避免立式缸体在往复气压作用下出现连接松脱。动力端搭配带活塞的驱动电机，配套功率调节器可实现输出功率的线性调整，附加控制器可直接调控电机转速，进而匹配不同场景下的呼吸频率或通风流量需求，动力模块预留了充电电池的安装空间，可脱离固定电源完成移动场景下的作业。安装边界上，整套装置采用卧式底板承载结构，两个立式缸体平行布置在底板中前段，动力与传动组件沿底板轴向布置在缸体下方与尾端位置，整体外轮廓无突出尖锐结构，安装时仅需保障底板水平固定，预留缸体顶部气路接口的管路连接空间即可，缸体顶部的进出气接口采用统一标准管径，可快速对接通用呼吸管路或通风管路，无需额外制作转接接头。传动部位的曲柄连杆结构做了轻量化设计，在保障传动强度的前提下降低运动惯量，减少电机运转过程中的负载波动，单向阀组集成在缸盖内部，减少外部管路连接点，降低气路泄漏的风险，整体结构拆装便捷，非承压部件损坏后可快速替换，适合应急场景下的快速组装与维护作业。
