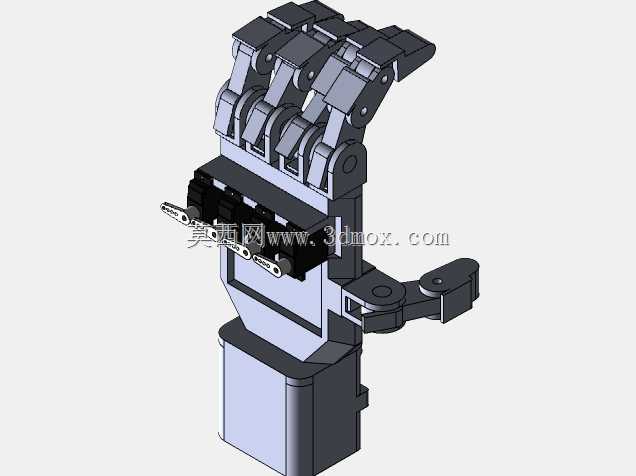

可桌面级3D打印的多关节仿生机械手结构

这款仿生夹持结构的设计初衷，是适配常规桌面级熔融沉积成型3D打印设备的加工能力，所有结构件拆分后均满足无支撑或少支撑打印要求，打印完成后仅需简单去除支撑、打磨合模面即可完成装配，无需额外定制非标金属加工件，大幅降低仿生执行端的制作门槛。从实际应用场景来看，该结构可作为小型桌面机械臂的末端执行器，适配教学实验平台的抓取演示、轻型物料分拣工位的小件搬运，也可用于科普教具制作、仿生机器人入门项目的功能验证，针对重量在500g以内的规则或异形轻质物件，都能实现稳定的包覆式夹持。

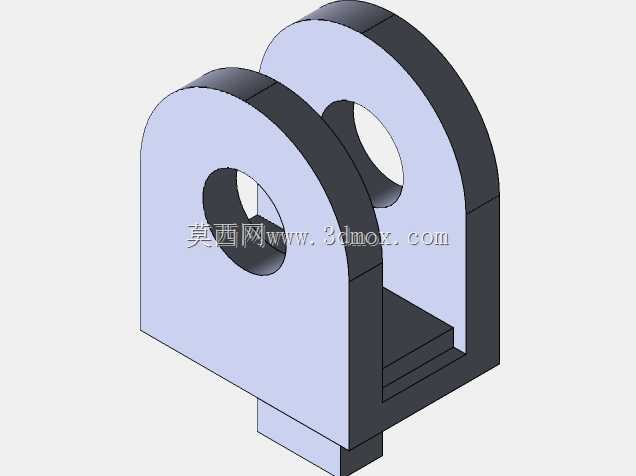

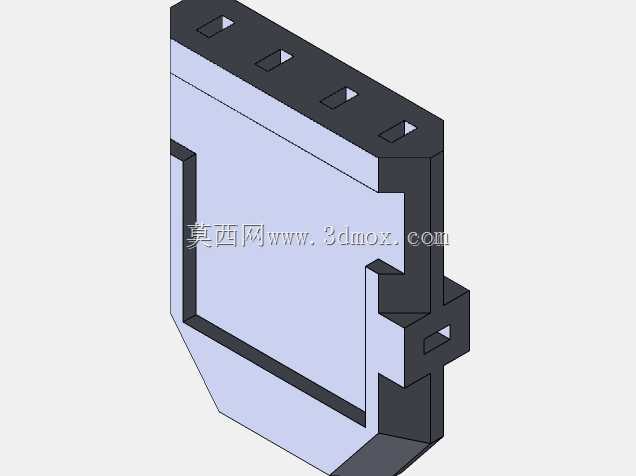

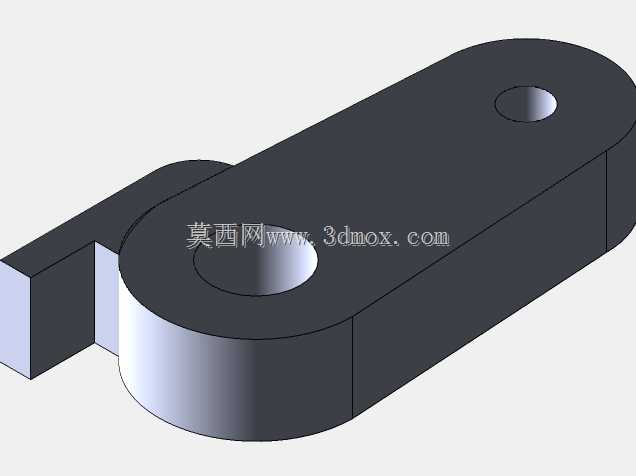

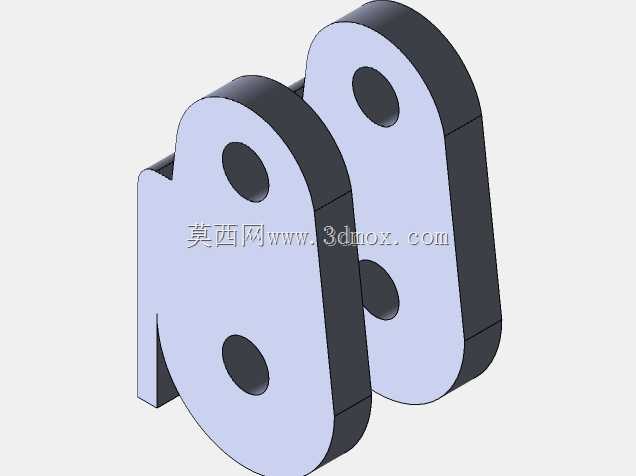

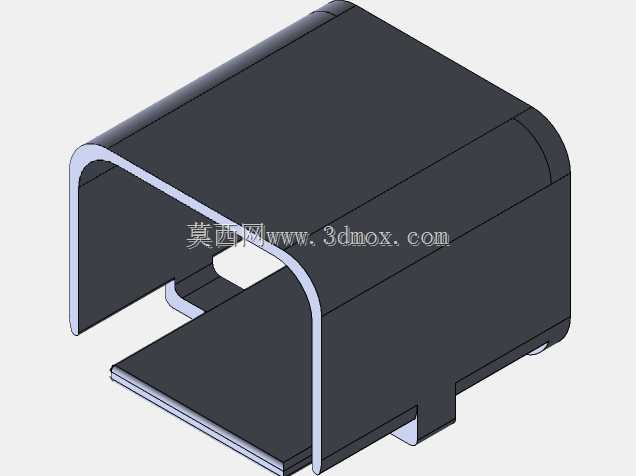

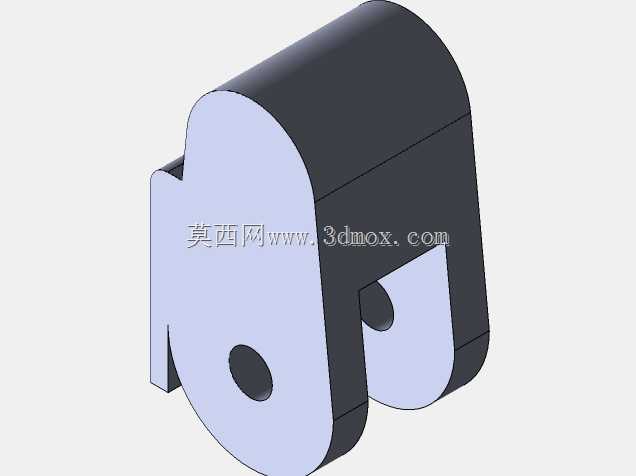

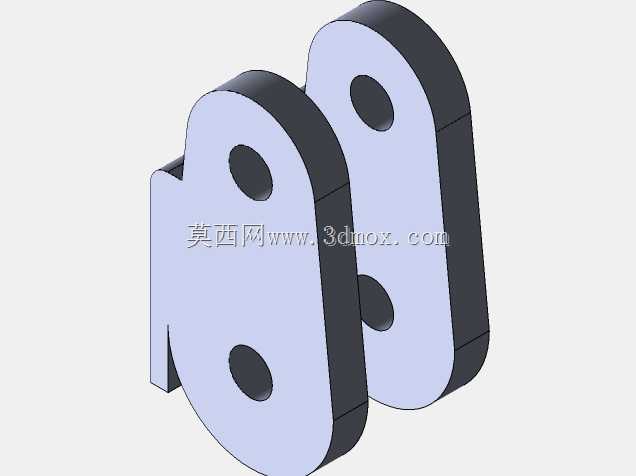

结构设计上采用了欠驱动的多关节联动方案，三根主指节均设置多段铰接转动副，指节接触面预留了防滑纹理的安装位，可粘贴橡胶垫提升夹持摩擦力，拇指位置设置独立的侧摆转动副，可配合其余指节完成对捏、包覆抓取等不同动作模式，所有铰接孔位均适配标准M3螺栓轴销，转动副间隙控制在0.2mm，既保证转动顺滑无卡滞，又不会出现过大的旷量影响夹持精度。底座部分设计了标准的舵机安装腔，可直接适配常用的9g金属齿舵机作为驱动源，无需额外设计传动转接件，舵机输出盘直接连接指节联动拉杆，传动路径短，动力损耗小，夹持力输出稳定。

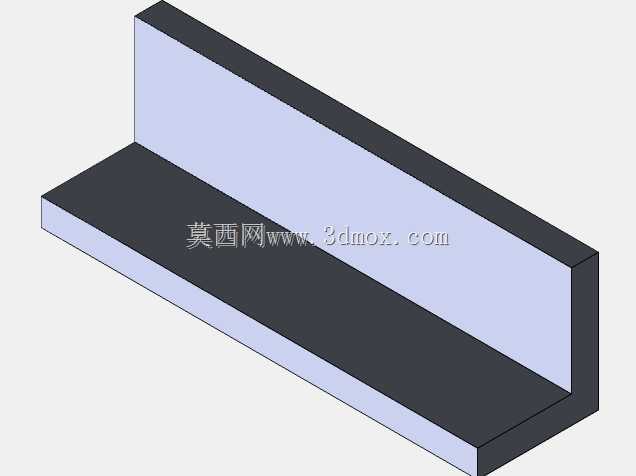

安装边界方面，整体结构装配完成后总高度控制在120mm左右，底座安装面尺寸为40mm*35mm，预留了四个M3螺丝的固定孔位，孔位间距符合小型机械臂末端法兰的通用安装尺寸，可直接替换常规的平行夹爪，无需对原有设备的安装接口做二次修改。指节完全展开时最大夹持开口可达80mm，收拢状态下最小可夹持直径5mm的柱状物件，各指节的转动角度做了机械限位设计，避免驱动超出行程造成结构损坏，所有受力部位的壁厚均设置为2mm以上，采用常规PLA材料打印即可满足日常使用的强度要求，若需要更高的负载能力，也可更换PETG、ABS等韧性更好的打印材料制作结构件。

设计过程中特意规避了需要高精度加工的配合结构，所有轴孔配合均采用3D打印可实现的公差范围，装配时仅需准备对应规格的螺栓、螺母与舵机即可完成整机组装，无需额外采购弹簧等弹性零件，指节的复位依靠拉杆的联动行程实现，结构更简洁，后期维护成本更低。针对3D打印的工艺特性，所有结构的转角处均设置了R1以上的圆角，避免打印过程中出现应力集中导致的部件开裂，同时也减少了支撑材料的使用量，打印单个结构件的耗时控制在2小时以内，整手所有零件打印总耗时不超过10小时，适合个人爱好者、教学场景下快速制作验证。
