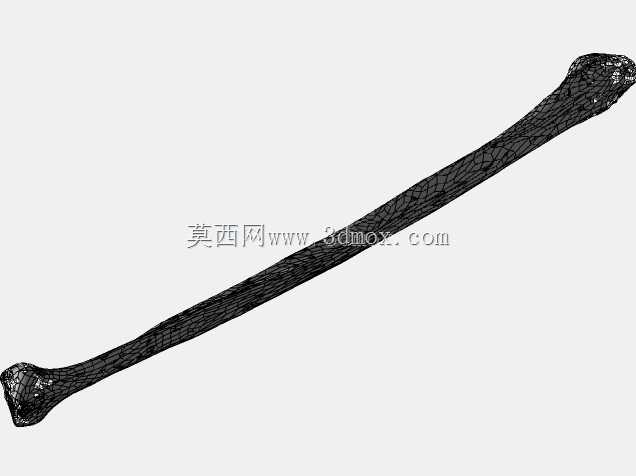

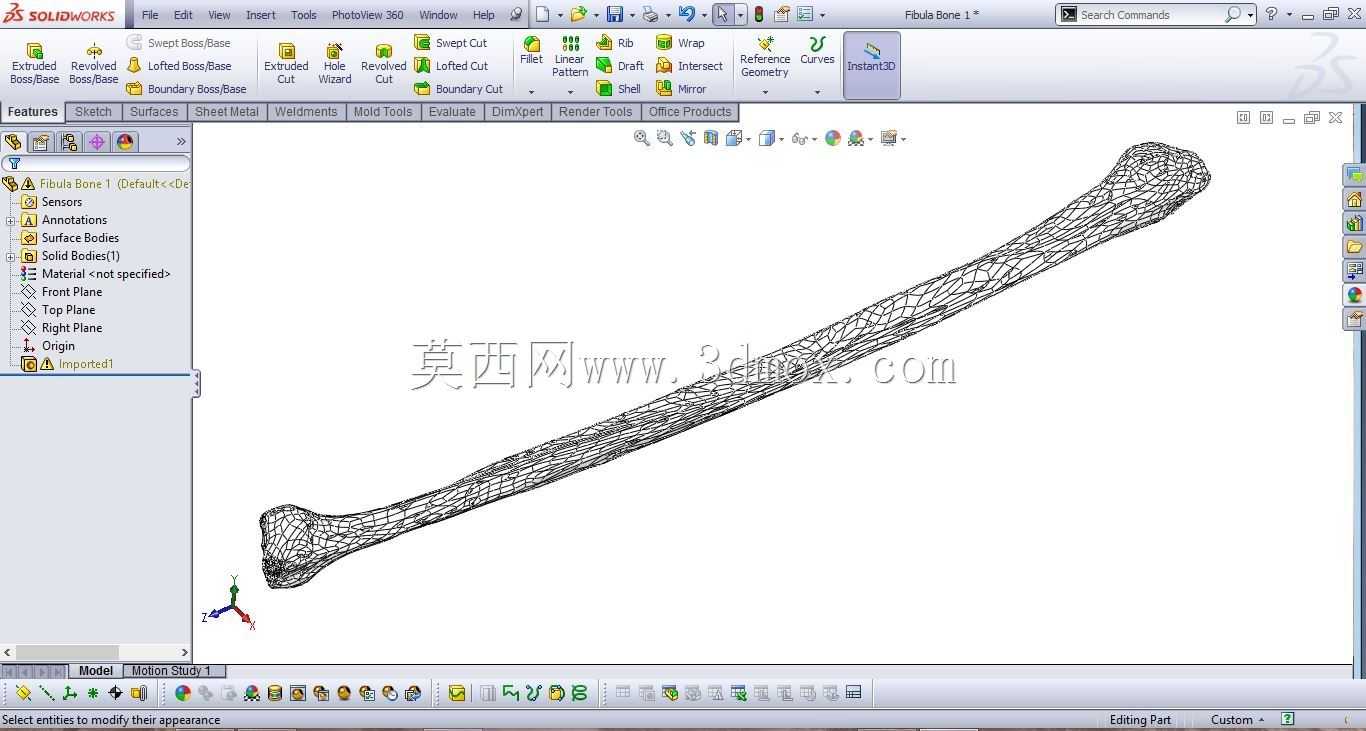

男性人体腓骨光学测量实体模型

在高精度光学坐标测量领域，人体骨骼类基准标本的建模精度直接决定了医学影像匹配、骨科植入物适配验证、逆向工程扫描校准等环节的最终数据可靠性。本次构建的男性腓骨实体模型，完全摒弃了薄壁壳体的建模逻辑，采用全实体特征构建，所有曲面过渡均严格匹配真实人体腓骨的解剖学曲率，从腓骨头的关节面凹凸形态，到腓骨体的棱线走向，再到外踝的关节面倾斜角度，每一处特征都经过解剖学数据与光学扫描点云的双重校核，能够直接作为光学坐标测量机的校准基准件使用。从实际应用场景来看，该模型可覆盖三类核心工程需求：其一，作为光学测量设备的几何量校准基准，匹配德国GOM系列光学坐标测量机的VDA校准规范，在设备定期精度校验、测量路径调试阶段，可通过扫描该模型验证设备对复杂自由曲面、微小棱边特征、不规则腔体结构的捕捉精度，避免因设备精度漂移导致的工业测量、医学扫描数据偏差；其二，作为骨科植入物设计的匹配基准，在腓骨骨折内固定钢板、外踝假体、腓骨移植修复等产品的研发阶段，结构工程师可直接调用该模型完成植入物的贴合面匹配设计、安装边界校核，无需反复进行实体标本扫描，大幅缩短植入物的前期研发迭代周期；其三，作为医学三维建模教学的标准范例，帮助初学者掌握复杂生物曲面的实体建模逻辑，理解无壳体实体建模在后续3D打印、有限元分析环节的应用优势。在设计思路层面，建模过程中优先保证了模型的几何连续性，所有曲面间均实现G2连续过渡，不存在尖锐的建模棱角或破面，能够直接导入各类光学测量软件、有限元分析软件、3D打印切片软件使用，无需额外进行几何修复。模型的外形尺寸完全匹配东亚成年男性腓骨的平均解剖学参数，总长度、各截面直径、腓骨头与外踝的相对位置关系均经过解剖学数据验证，安装适配层面，模型底部预留了标准光学测量夹具的装夹定位面，可直接固定在三坐标测量台、光学测量转台等设备的工作面上，装夹后不会出现遮挡腓骨核心特征的情况，能够满足360度全角度扫描测量的需求。不同于常规的展示类人体骨骼模型，该模型所有特征均具备可测量性，不存在为了视觉效果简化或夸张的结构，每一处骨面的凸起、凹陷、滋养孔的位置与尺寸都与真实标本保持一致，在光学测量过程中，可通过识别这些特征点完成测量坐标系的快速对齐，大幅提升校准与测量环节的工作效率。
