小型车辆用螺旋弹簧液压阻尼减震结构

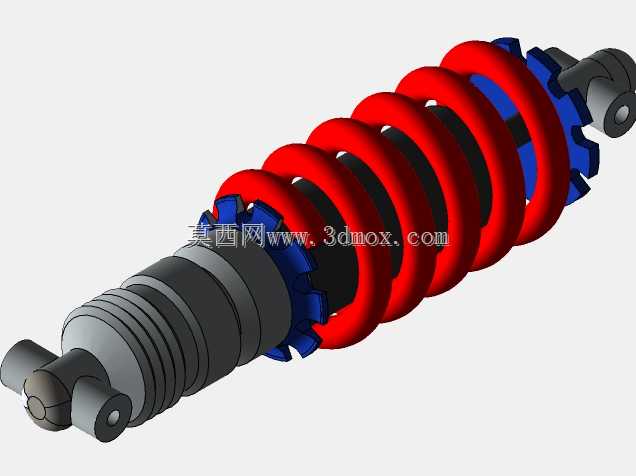

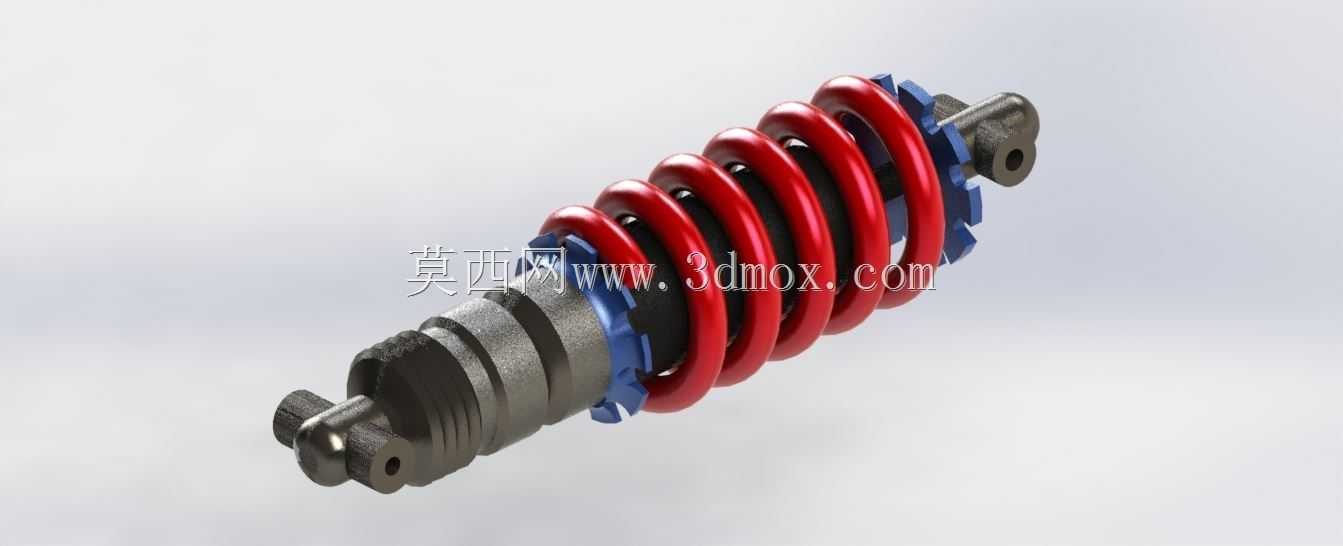

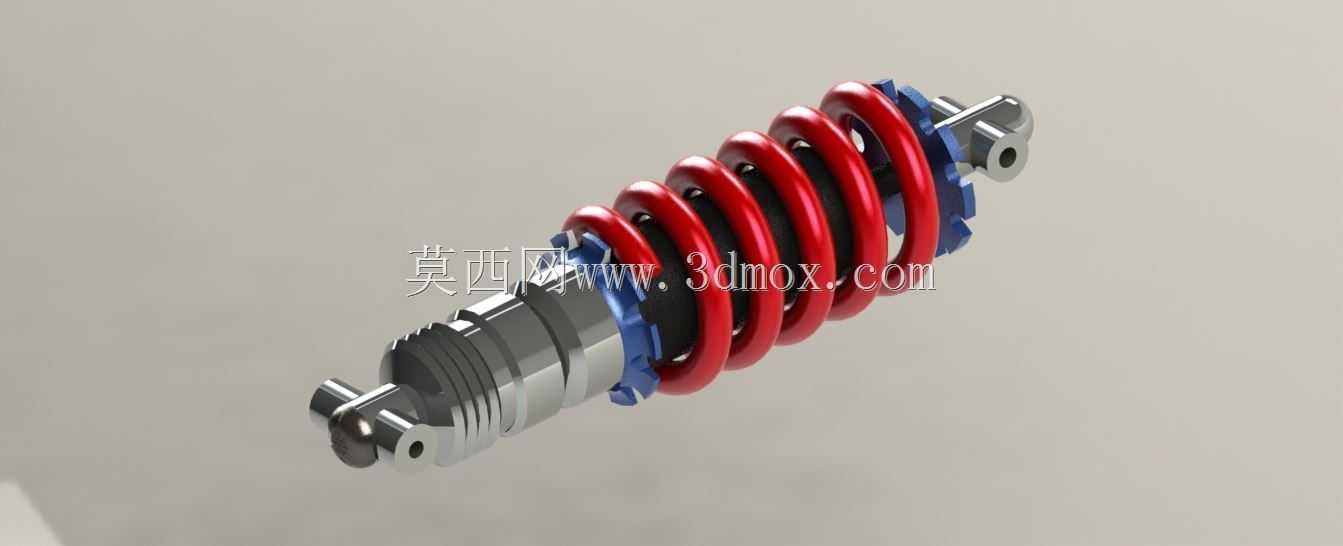

　　这类带螺旋弹簧的液压阻尼减震部件，常见于两轮摩托、全地形车、小型电动代步车的前后悬挂系统中，也会被用在小型工业移动设备、户外作业便携机具的减震支撑位，核心作用是过滤行驶或移动过程中路面、作业面传递的竖向冲击，避免刚性冲击直接传递到车架或设备主体，同时抑制弹簧吸震后往复弹跳的余震，提升行进过程的操控稳定性与部件使用寿命。从结构设计逻辑来看，该部件采用同轴集成布局，将阻尼油缸布置在结构中心轴线位置，螺旋弹簧套设在油缸外侧，两端通过上下弹簧座做限位固定，这种布局能最大化压缩结构的轴向安装空间，在有限的布置尺寸内同时实现弹性承载与阻尼耗能的双重功能，避免分体式弹簧与阻尼器布置带来的安装位分散、结构占比大的问题。

　　上下两端的连接端采用耳环式铰接结构，铰接孔内预留了衬套安装位，安装时可通过销轴与车架、摇臂的对应支座完成铰接，这种铰接形式允许减震器在工作过程中随悬挂摆动产生小角度的偏转，不会因为安装位的角度变化产生卡滞或附加弯矩，适配悬挂跳动过程中的角度变化需求。从功能特性上看，外侧的螺旋弹簧承担主要的竖向承载作用，弹簧刚度经过匹配调校，能够在常规承载重量下保持合适的静态压缩行程，遇到凸起冲击时弹簧压缩吸收冲击能量，避免刚性碰撞；中心的液压阻尼结构则通过内部油液流经阀组的节流阻力，将弹簧压缩、回弹过程中的动能转化为热能耗散掉，避免弹簧在冲击结束后持续往复伸缩，保证车轮或移动轮组能够持续贴合接触面，不会出现弹跳离地导致的操控失效。

　　设计过程中需要重点匹配几个核心边界参数：首先是安装距，即减震器完全伸展状态下上下铰接孔的中心距，这个尺寸直接决定了悬挂的最大下落行程，需要匹配对应车型或设备的悬挂摆臂长度、跳动行程范围，避免出现伸展到极限位置时减震器拉脱、或者压缩到极限时弹簧并圈碰底的问题；其次是弹簧的线刚度与阻尼阀的阻尼力匹配，刚度过大会导致减震偏硬，小震动过滤效果差，刚度过小则会导致承载后下沉量过大，容易触底，阻尼力过大则会让弹簧无法正常伸缩，等同于刚性连接，阻尼力过小则无法抑制弹簧弹跳，会出现坐船一样的持续晃动感；另外还要考虑工作过程中的防尘密封，油缸外露的活塞杆表面加工精度要求极高，表面粗糙度需要达到微米级，配合防尘封与油封，避免外界泥沙、

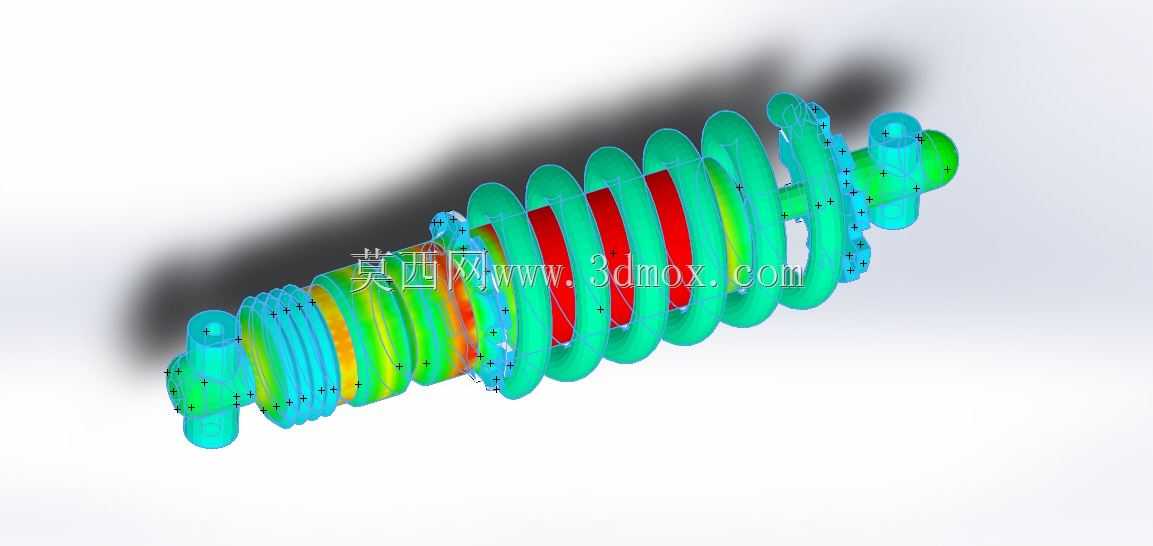

　　灰尘进入油缸内部划伤密封件或缸筒内壁，导致油液泄漏、阻尼失效。在实际选型适配时，除了核心的行程与刚度参数，还要确认两端铰接孔的孔径、耳环的宽度尺寸，保证与安装位的销轴尺寸、支座开档尺寸匹配，避免出现安装间隙过大导致的异响、或者尺寸不符无法装配的问题；同时要确认最大压缩长度，即减震器被压到极限位置时的两孔中心距，保证悬挂跳动到上极限位置时，减震器的剩余行程不会被完全压死，避免金属部件硬碰撞损坏。这类减震结构相比钢板弹簧类的减震部件，重量更轻，相同承载能力下的结构尺寸更小，减震响应速度更快，适合对空间、重量有一定要求的小型移动载具与轻便作业设备，在建模过程中需要重点还原弹簧的螺距、钢丝直径、油缸的阶梯轴结构、两端耳环的铰接孔位置，保证装配尺寸与实际部件完全一致，方便后续做装配干涉检查、悬挂运动仿真时能够得到准确的运动参数，避免设计阶段出现尺寸匹配错误导致的后期改模、返工问题。
