未完成乘用车车身曲面结构设计

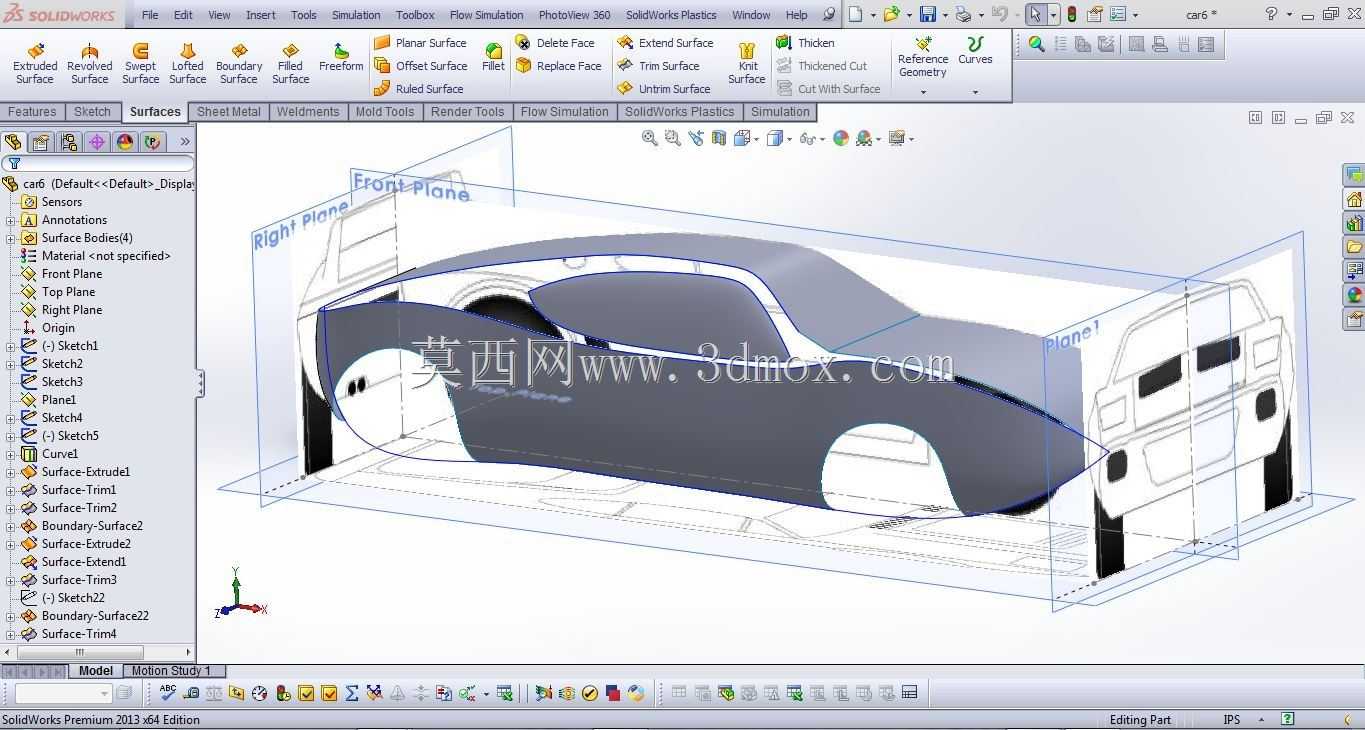

　　在整车正向开发流程中，车身外覆盖件的曲面构建是衔接造型创意与工程落地的核心环节，本次呈现的是处于设计中段的车身主体曲面结构，尚未完成附件结构、安装点位与细节特征的补充，仅完成了核心型面的搭建工作。从实际应用场景来看，这类车身主体曲面是整车造型验证、空气动力学仿真、结构刚度分析的基础载体，在油泥模型扫描数据转化为可编辑工程模型的阶段，这类曲面的构建质量直接决定后续外饰件匹配、车门开闭件边界划定、焊接分缝设计的推进效率。不同于最终量产状态的车身数模，当前阶段的模型保留了曲面构建过程中的基准参考，三个正交基准平面完整保留在视图中，能够清晰看到曲面拉伸、修剪、缝合的构建逻辑，所有型面均采用G2连续的曲率过渡标准，在轮拱区域、侧围腰线位置、

　　A柱与车顶衔接处都做了曲率顺滑处理，避免后续曲面加厚、冲压成型时出现褶皱、开裂等工艺问题。从设计思路来看，当前阶段优先保证车身侧面的整体光影效果，侧围主曲面采用多截面曲面扫掠生成，轮眉位置的曲面通过边界混合与主曲面相接，能够兼顾轮胎跳动的空间预留与造型的肌肉感表达，车门分缝的参考线已经在草绘阶段完成初步划定，前后门的边界位置避开了曲面曲率变化剧烈的区域，为后续铰链安装、密封条布置预留了足够的平面区域。在安装边界的考量上，当前曲面已经预留了侧围与地板总成搭接的翻边延伸量，车顶位置预留了天窗、行李架安装的平面基准区域，前后端的曲面延伸长度能够覆盖保险杠安装的匹配边界，轮拱位置的曲面偏移量已经考虑了轮罩内板的安装间隙，

　　避免后续总装阶段出现运动干涉。不同于完全参数化的最终数模，当前阶段的曲面保留了大量构建过程中的特征树信息，能够直观看到每一块曲面的生成逻辑，对于刚接触车身曲面设计的从业者来说，这类中间阶段的模型能够帮助理解从造型面到工程面的转化思路，理解曲面分块的基本原则——即尽量将单块曲面的曲率变化控制在可加工范围内，避免单张曲面跨度过大导致的成型难度提升。在实际的工程开发中，这类未完成的车身主体曲面还会经过多轮调整：首先是根据风洞仿真结果调整A柱倾角、车尾溜背角度，优化风阻系数；其次是根据人机工程要求调整侧窗高度、门槛位置，保证乘员上下车的便利性与驾驶视野；最后是根据冲压工艺要求调整曲面的拔模角度，增加必要的工艺补充面，

　　保证板材在冲压过程中能够均匀流动，减少回弹量。当前模型的曲面质量已经达到了A级曲面的初步要求，所有曲面的控制点分布均匀，没有出现重叠、扭曲的控制点，曲面之间的连接误差控制在0.02mm以内，能够满足后续逆向校核、数控加工油泥模型的精度要求。在日常的设计工作中，很多新人容易陷入追求一次性完成所有细节的误区，实际上车身设计是分阶段推进的，先搭建核心主曲面，确认整体造型与边界尺寸无误后，再逐步添加门把手、充电口盖、装饰条等细节特征，能够大幅减少后期修改的工作量，避免因为细节调整导致整体曲面的重构。从尺寸边界来看，当前车身主体曲面的长度覆盖了从前端防撞梁安装位到后端行李箱盖的完整区域，宽度方向覆盖了两侧轮拱的最外点，高度方向从门槛下沿到车顶最高点，所有尺寸都参考了同级别量产车型的硬点参数，轮距、轴距的参考基准都在草绘中做了标记，保证后续细节设计不会偏离整车的总布置要求。
