人工髋关节置换植入组件结构设计

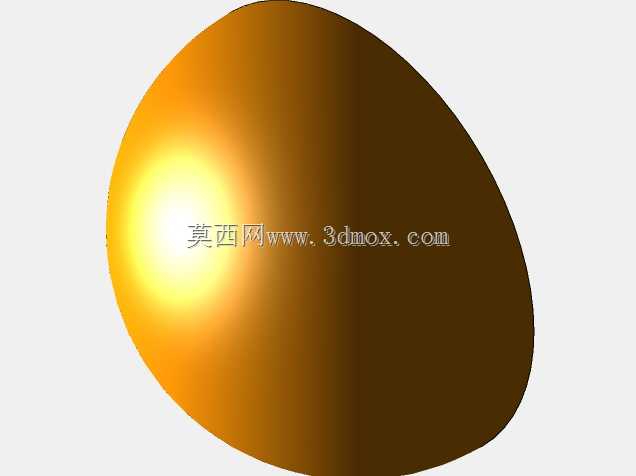

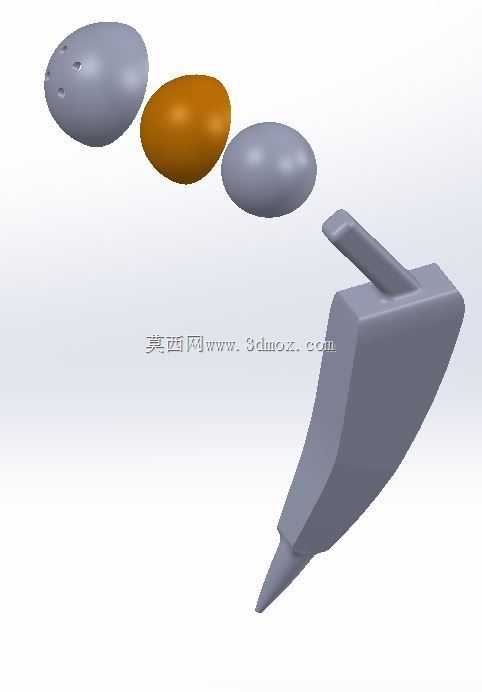

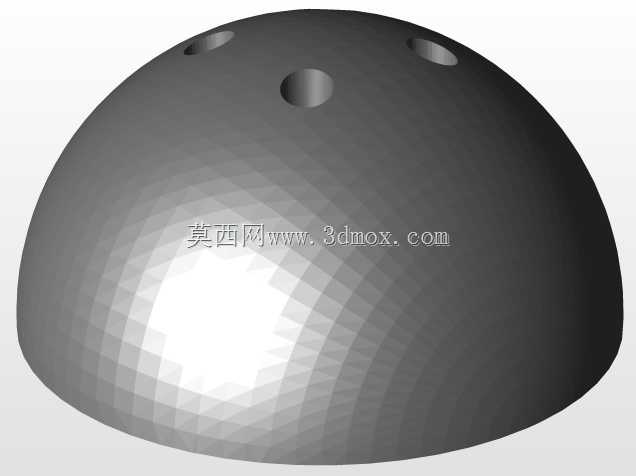

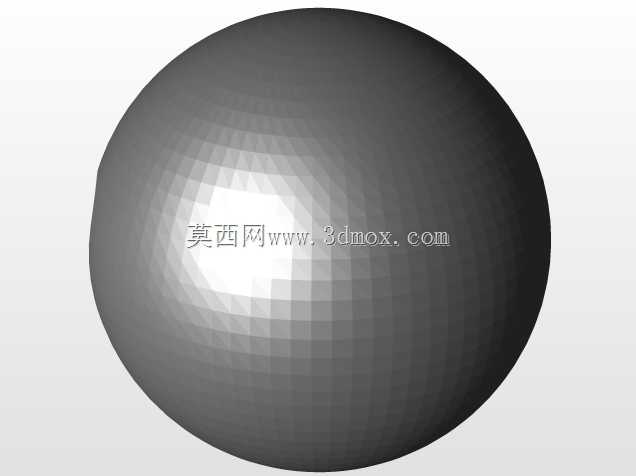

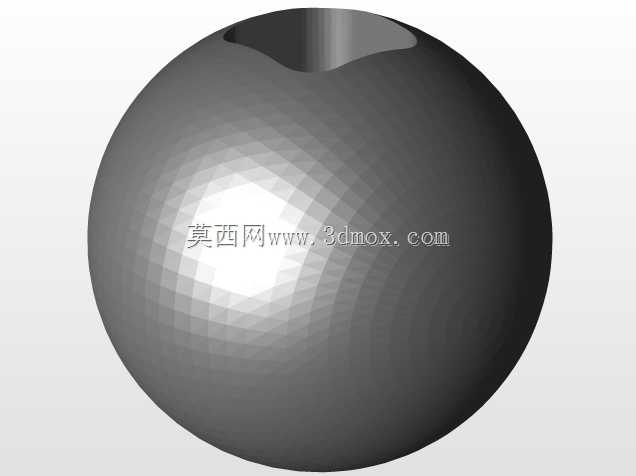

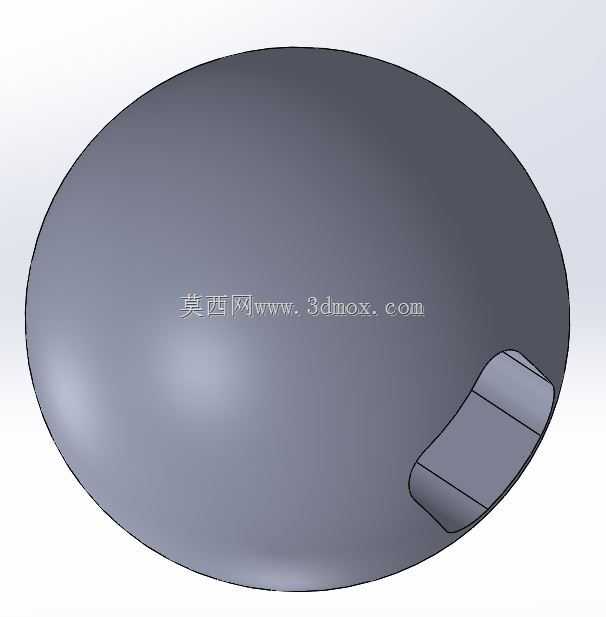

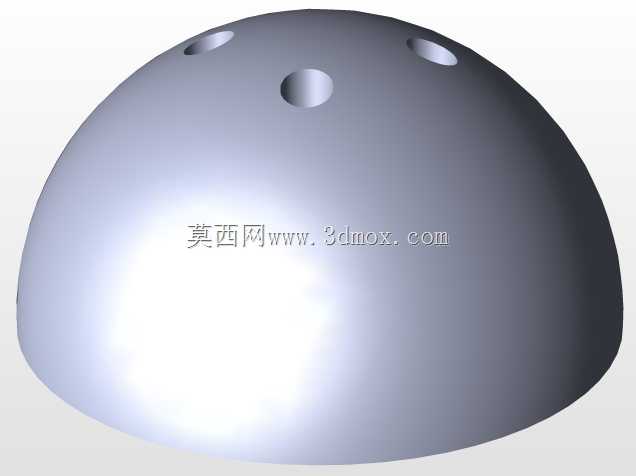

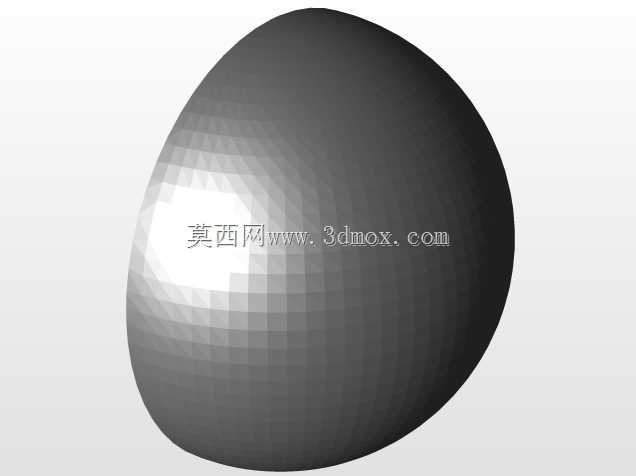

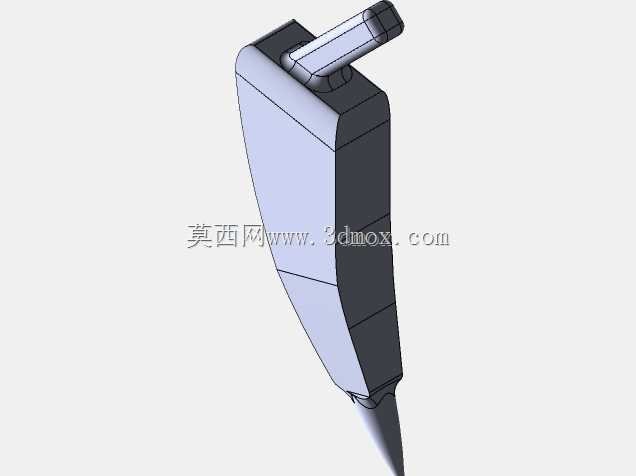

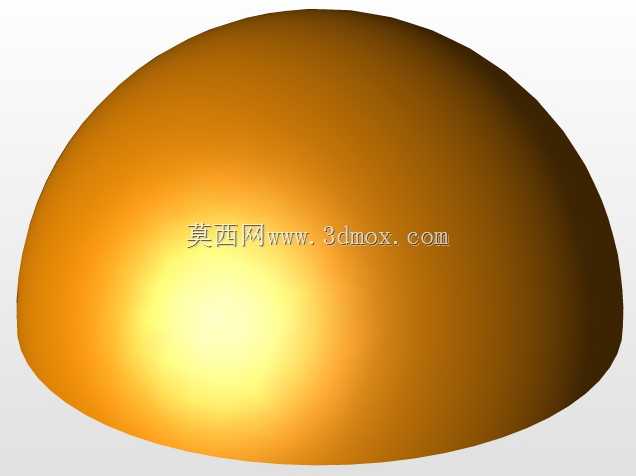

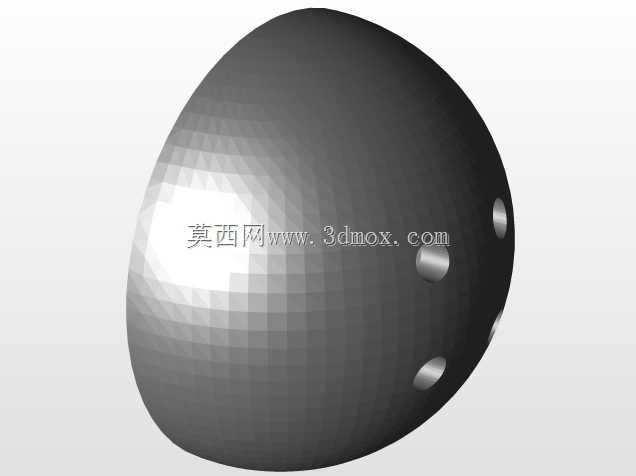

在骨科临床植入物的设计开发环节，人工髋关节置换组件的结构合理性直接决定术后患者的活动恢复效果与假体使用寿命，这套组件的建模完全参照临床实际应用的髋关节置换假体构型搭建，覆盖了髋臼侧、股骨柄侧的全部核心配合部件。从实际临床应用场景来看，这类组件主要用于髋关节骨性关节炎、股骨头坏死、股骨颈骨折等病症的置换手术中，替代人体原生病变的髋关节结构，重建下肢的承重与活动功能，帮助患者恢复正常行走、坐立等日常动作。从结构功能拆分来看，组件包含的髋臼外杯、内衬、股骨头球头、股骨柄假体四个核心部分，各部件的配合公差直接影响术后关节的活动度与磨损率，其中髋臼外杯需要与人体髋臼骨面紧密贴合，表面的固定孔用于配合骨螺钉实现初期植入后的稳定固定，避免假体在骨长入完成前出现微动移位；内衬作为髋臼侧与球头的摩擦界面，采用低摩擦系数的构型设计，匹配球头的球面轮廓，保证关节活动时的顺滑度，减少长期活动产生的磨损碎屑，降低术后假体松动的风险。设计过程中首先参考了人体髋关节的生理活动角度，确定球头的直径与球面弧度，保证屈曲、后伸、内收、外展、内旋、外旋各方向的活动范围满足日常活动需求，不会出现活动限位的问题；股骨柄的楔形锥度设计参考了股骨髓腔的生理形态，柄体的弧度与髓腔走向匹配，植入后能实现髓腔内的压配固定，柄体远端的锥形收窄结构可以减少应力遮挡，降低术后股骨近端骨吸收的概率。从安装边界来看，髋臼外杯的植入角度通常保持外展40度至45度、前倾15度至20度的安装范围，模型中预留的固定孔位置完全匹配临床手术中螺钉的植入角度，避免螺钉穿入盆腔损伤血管神经；股骨柄的颈部锥度与球头的内锥孔实现标准莫氏锥度配合，装配后不会出现松脱，颈部的直径设计也充分考虑了活动时与髋臼侧的撞击避让，在最大活动角度下不会出现颈臼撞击的问题。整套模型的各部件配合面都做了贴合临床实际的结构还原，没有多余的工艺倒角或简化结构，对于骨科植入物设计从业者、机械结构设计人员来说，可以直接作为假体结构参考、手术模拟演示的基础模型使用，也能用于植入物配合公差的分析验证，帮助设计人员快速掌握髋关节假体的核心结构逻辑，减少初期设计时的构型偏差。
