电路板防护用分体式塑料容纳壳体

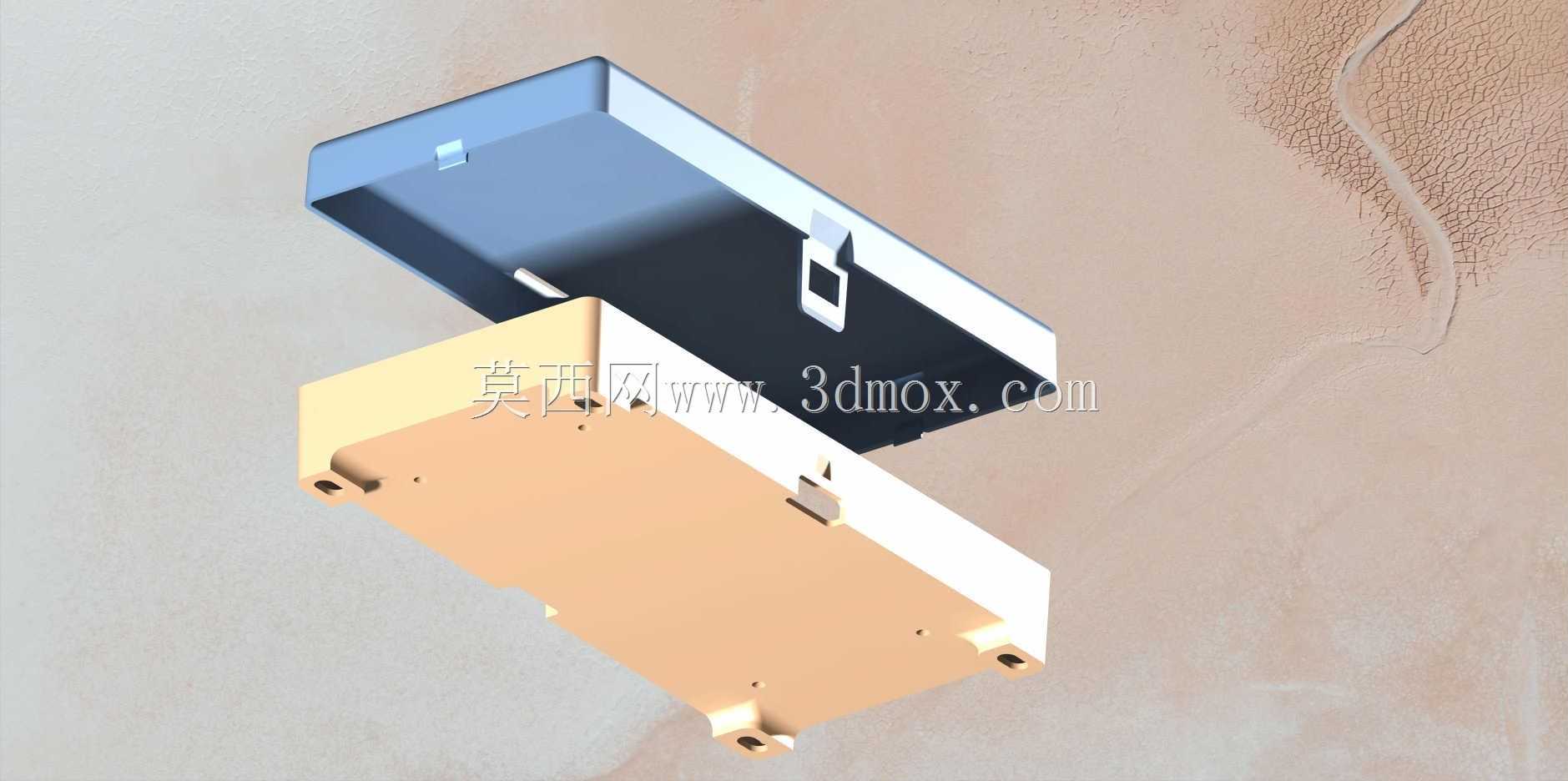

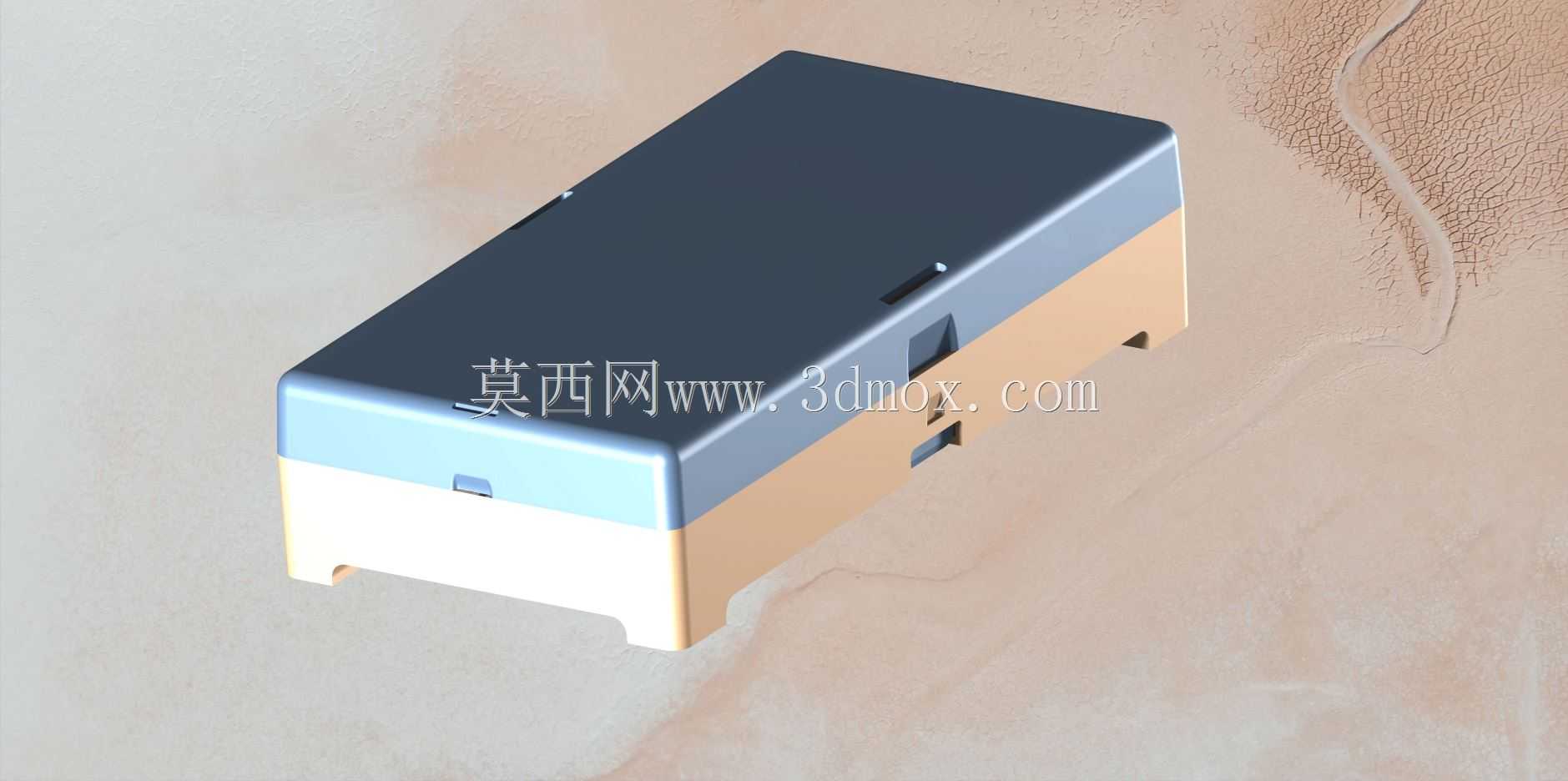

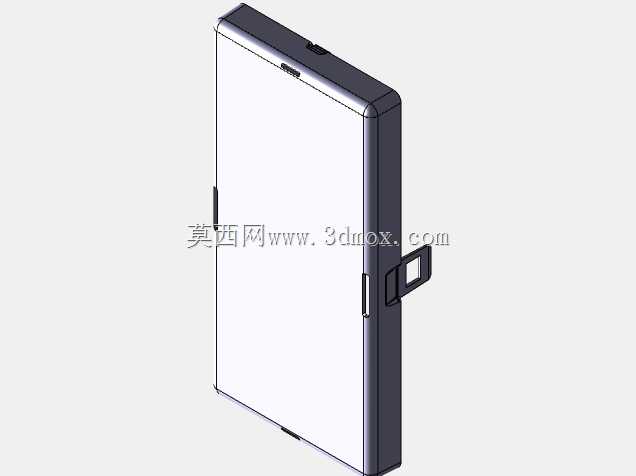

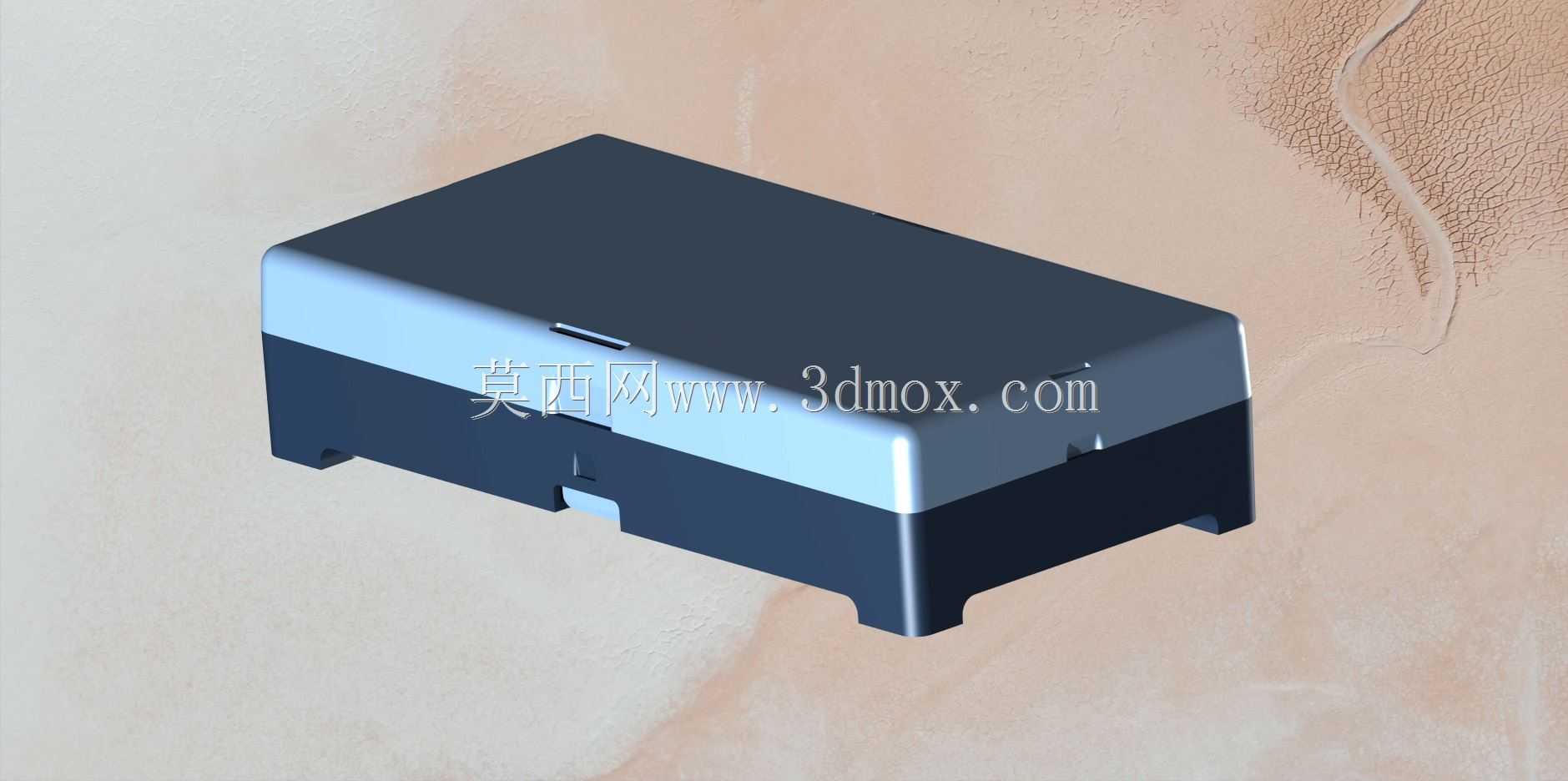

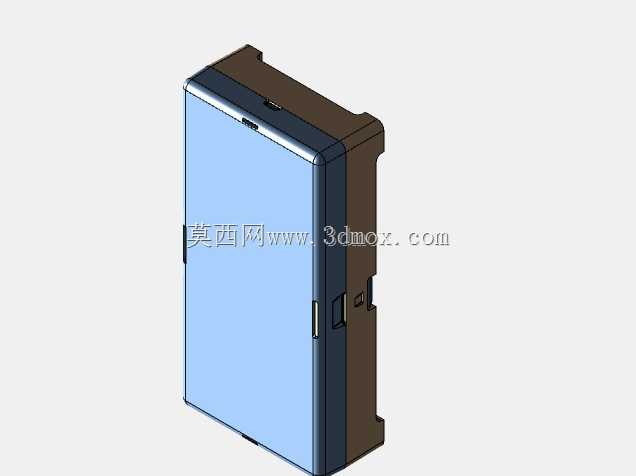

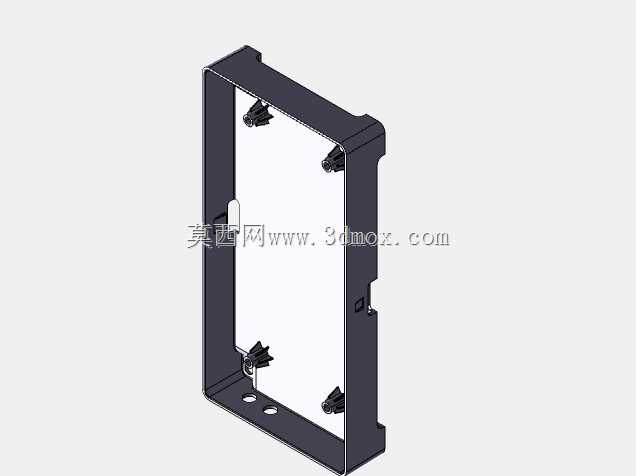

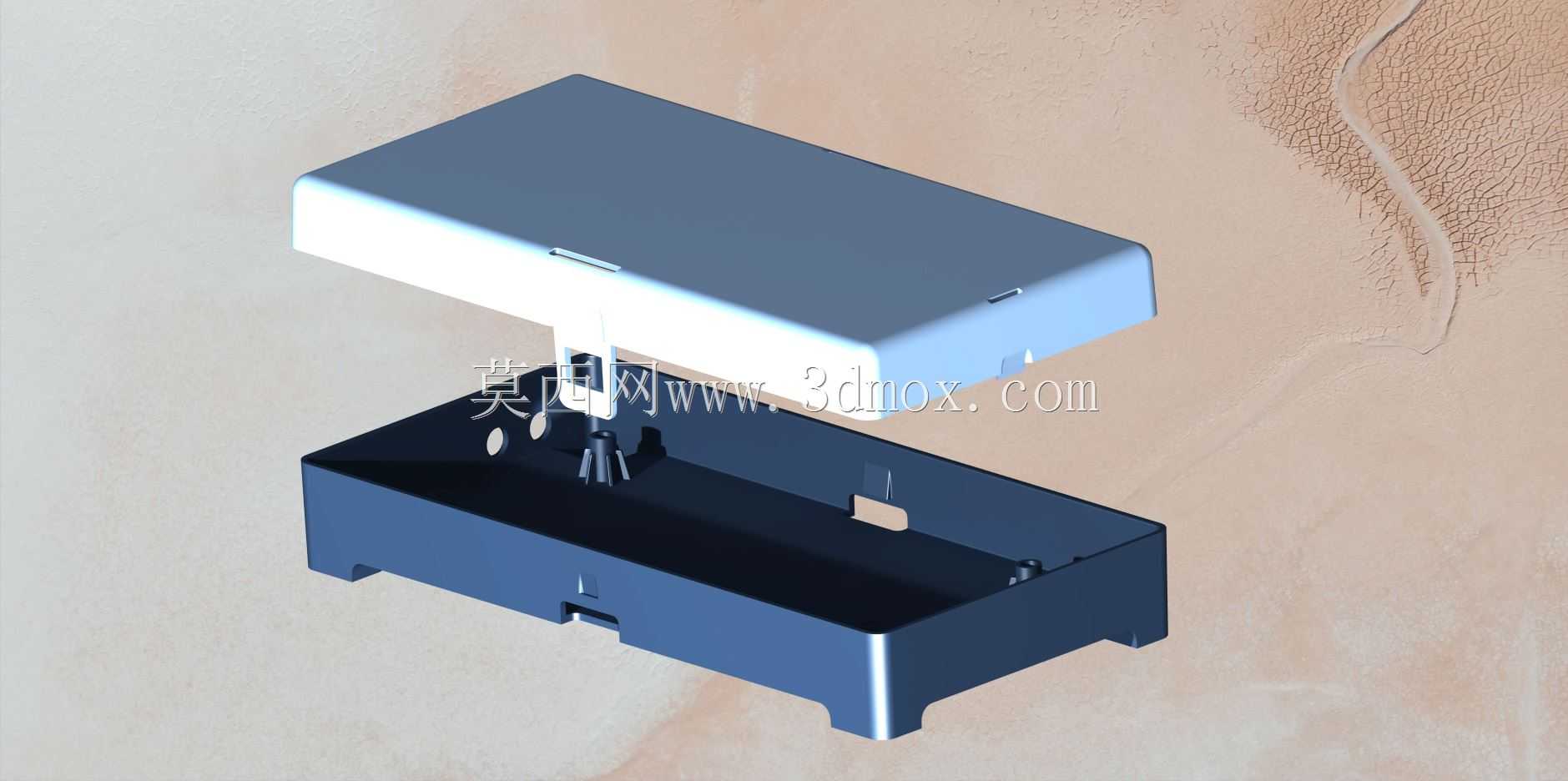

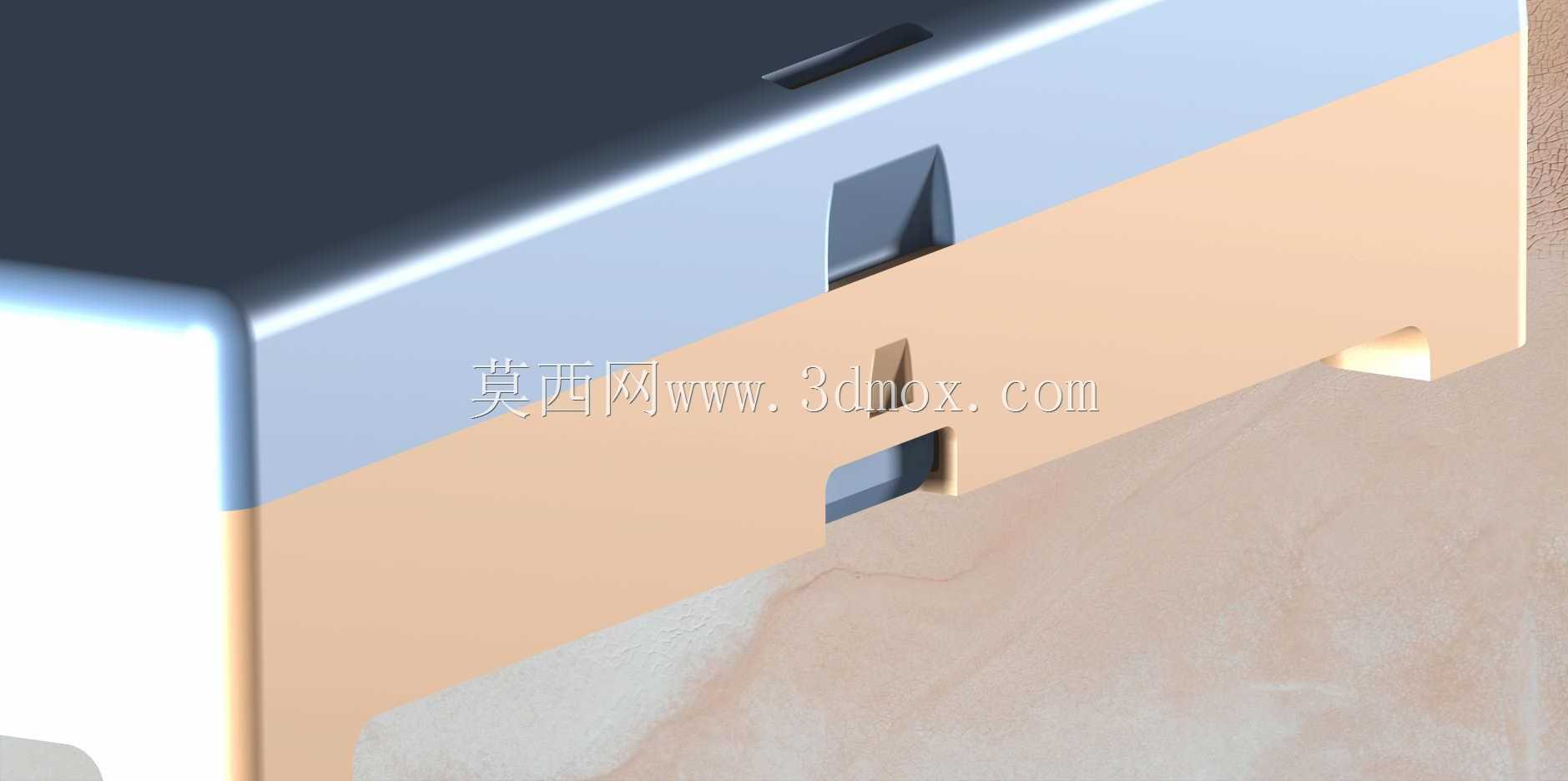

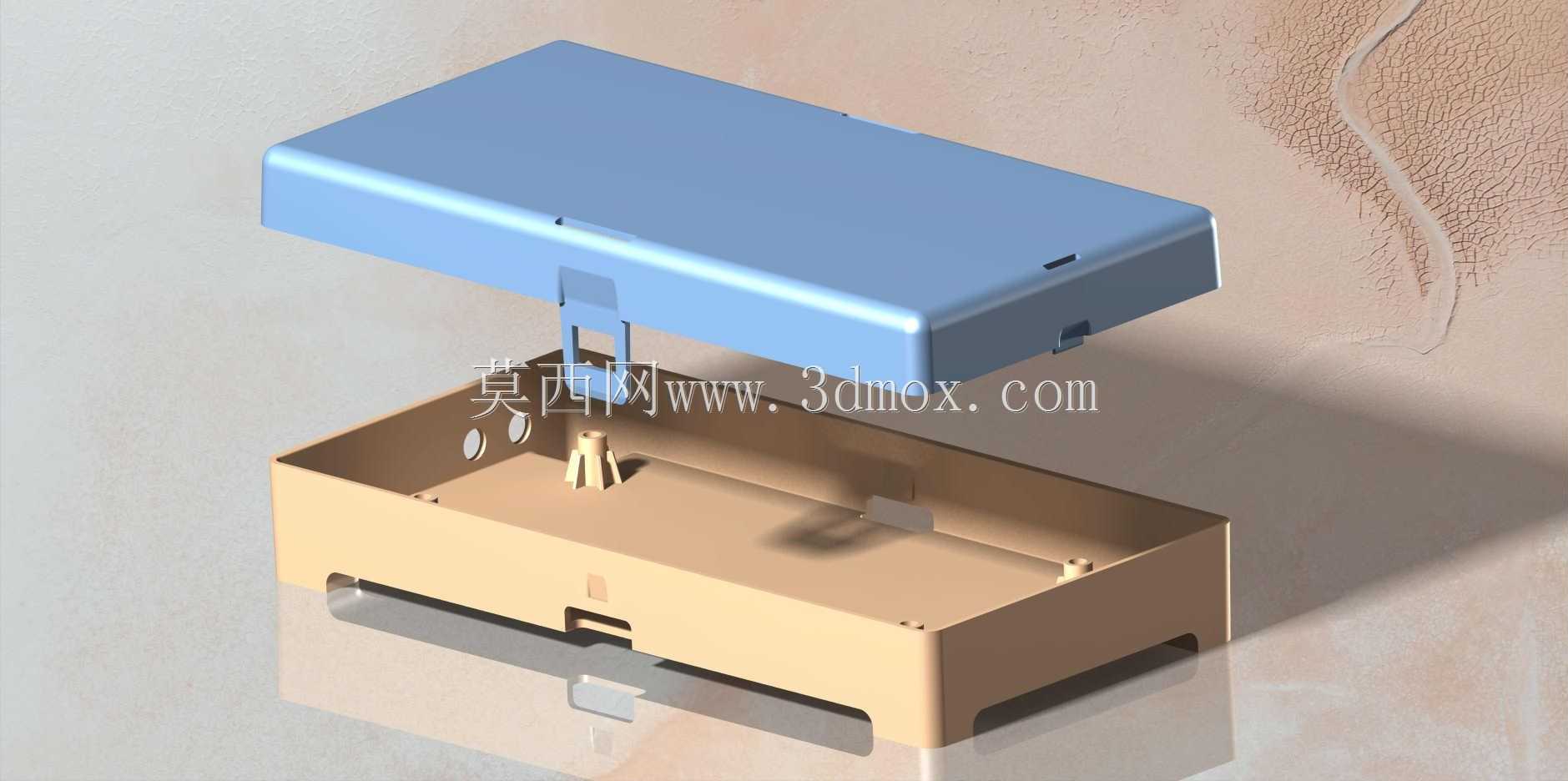

这类塑料壳体主要应用在工业控制板、消费电子内置电路板的封装防护场景，日常接触到的小型工控模块、传感信号处理板、家用小电器内置控制板，都会用到这类结构的容纳件，核心作用是给裸露的PCB板提供物理防护，隔绝外界粉尘、轻微溅水以及装配过程中的外力磕碰，同时避免板上带电触点与其他金属构件接触造成短路。从结构设计来看，采用上下盖分体扣合的形式，下壳内部设置了多组定位柱，对应PCB板上的标准安装孔位，装配时不需要额外打胶，直接将电路板对准定位柱放置，再扣合上盖即可完成组装，定位柱的高度经过匹配计算，能让电路板与壳底、壳盖之间预留足够的安全间隙，避免板上较高的电容、接插件等元件被壳体挤压损坏。下壳侧壁预留了对应的开槽位置，可根据实际使用需求引出电源接线、信号排线，不需要后期自行开孔破坏壳体结构。上盖边缘设置了卡扣结构，与下壳的卡槽配合后扣合紧密，常规的振动、跌落场景下不会出现松脱，同时如果后期需要检修电路板，不需要破坏壳体，直接撬开卡扣即可拆开，维护便利性较好。设计过程中充分考虑了注塑成型的工艺要求，所有转角位置都做了均匀的圆角过渡，避免注塑时出现应力集中导致的壳体开裂，壳体壁厚保持均匀一致，防止成型过程中出现缩痕、翘曲等缺陷，上下盖的配合面做了错位止口设计，扣合后缝隙均匀，能有效阻挡细小粉尘进入壳体内部。安装边界方面，壳体底部的支撑脚做了加厚处理，可通过双面胶或者小螺丝将整个壳体固定在设备内部的安装平面上，整体外形规整，没有突出的异形结构，在设备内部排布时可以紧密排列，节省内部安装空间，适配绝大多数常规尺寸的单面板、双面板安装需求，不需要针对壳体额外做结构修改，能直接套用在多数低压控制类电路板的封装场景中。
