差压式压力传感元件8DIP封装结构

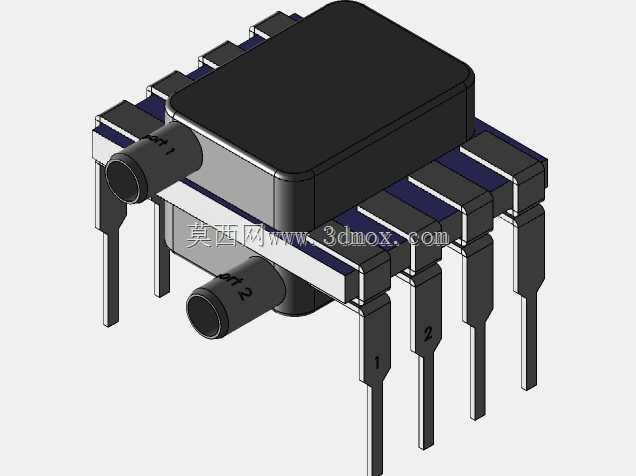

在医疗呼吸设备、工业气流监测、暖通空调压差控制这类场景里，差压检测的核心元件选型一直是结构设计阶段的重点，既要保证检测精度的稳定性，又要兼顾PCB安装的空间适配，这款8DIP封装的差压压力元件就是针对这类小量程压差检测场景做的结构设计。从实际使用逻辑来看，这类元件主要用来检测2英寸水柱量程的微压差，两个侧向引出的气嘴分别接入高低压取压管路，气流通过气嘴进入元件内部的感压腔，通过内部敏感芯体将压差信号转化为可被电路采集的电信号，在呼吸机的气道压力监测、洁净室的压差报警、燃气设备的气流通路检测场景里，这类元件的安装适配性直接影响整套检测回路的可靠性。做结构设计的时候首先要考虑安装边界，8引脚的DIP封装是直插式PCB安装的标准形式，引脚间距遵循常规直插元件的2.54mm标准间距，元件本体的长宽尺寸控制在常规8脚直插芯片的适配范围内，不会占用过多PCB板面空间，两个气嘴的引出方向平行于引脚排布平面，在做气路管路接驳的时候，不会和PCB上的其他直插元件产生空间干涉，设计时特意将气嘴的外径做了统一规格，适配常规的软质硅胶气管接驳，不需要额外做转接头结构，减少装配环节的零件数量。外形设计上，本体采用黑色塑封结构，顶部做了圆角过渡处理，避免生产装配过程中棱角刮伤操作人员或者损坏周边线材，引脚部分做了平直度校准，保证过波峰焊的时候每个引脚都能和PCB焊盘充分接触，不会出现虚焊、偏位的问题，气嘴根部和塑封本体的衔接处做了加厚过渡处理，避免插拔气管的时候受力过大导致气嘴根部断裂，提升元件在装配和后期维护过程中的结构强度。在做三维建模的时候，需要严格还原每个引脚的长度、气嘴的同轴度、本体的安装高度，因为在做整机结构干涉检查的时候，如果模型尺寸和实物存在偏差，很容易出现后期装配时气路和周边结构件碰擦、引脚长度不够无法穿过PCB焊盘的问题，尤其是在便携医疗设备这类空间极度紧凑的产品里，元件的每个尺寸细节都会影响整体结构的布局合理性。这类微压差元件对安装方向也有一定要求，建模时还原引脚的序号标识和气嘴的压差标识，能方便硬件工程师在做PCB Layout的时候准确对应引脚定义，避免接反高低压气路导致检测数据反向的问题，同时在做结构限位设计的时候，可以依托本体的塑封外壳做定位卡槽，不需要额外增加固定结构，就能把元件牢牢固定在PCB上，减少设备运输或者使用过程中震动导致的元件移位、气路脱落问题。
